Fotos de gambiarras elétricas

Gambiarras elétricas são instalações provisórias e mal feitas, que podem causar incêndio ou causar choques elétricos em pessoas ou animais de estimação.


Abaixo você verá algumas fotos minhas e outras colhidas na internet.


Será que você usa, fez ou conhece alguma que está nestas condições de perigo ?






Faltou tubo e cimento
 ou
faltou vergonha...


Fecharam o buraco, mas continua faltando o tubo ...



Parece a garagem do Homem Aranha ...


Fiações do chuveiro elétrico com emendas mal feitas e sem aterramento.
O calor gerado foi tão intenso que os dois fios brancos mudaram de cor e racharam a capa de isolamento.


Luminária fluorescente queimou e instalaram um abajur de mesa com garra no teto...


Dois aparelhos de ar condicionados apoiados em caixas de papelão.



Estranho adaptador para plugue
com pinos chatos



Saco de supermercado usado
para isolar emenda nos fios

Gambiarra
Estranho lugar para improvisar
um porta chaves




Computador montado dentro
do armário

Esquentando a pizza


Ventilador de mesa preso no
teto com fita adesiva


Os reis da gambiarra 2 36
Moedor de carne movido a furadeira

 O instalador gambiarra improvisou este estranho suporte para fixar uma luminária no teto de gesso. Amarrou tudo com pedaços de fio e chegou até a deixar um rolo de fita isolante para servir de calço.





Para economizar a compra de um suporte de alumínio, improvisaram este suporte de ferro fino cravado na parede ...


Fios elétricos isolados com papel higiênico e presos com fita de papel gomado




Cliente relatou ter chamado um instalador para fixar a luminária embutida no teto rebaixado de madeira e que o serviço não ficou bom, porque logo em seguida a luminária tornou a descer. Ao iluminar com a minha lanterna percebi que havia um monte de papéis coloridos acima das madeiras ao redor da luminária. Subindo na escada e retirando a luminária encontrei várias caixas de remédios genéricos, com a bula e com os comprimidos, usados para tentar calçar a luminária. O cliente ficou espantado como o tal instalador  fez esta gambiarra com os medicamentos e sem o seu conhecimento.
Já encontrei, certa vez, em um banheiro, um limpador de língua usado para calçar um spot embutido no armário. O cliente disse ter procurado seu limpador e chegou até a pensar que a faxineira tivesse jogado fora.





É impressionante a quantidade de aparelhos de ar condicionados instalados sem os adequados suportes de alumínio e fixados com pequenos e curtos parafusos de ferro.  Nas fotos acima o suporte é maior do que o aparelho e o braço da direita foi adaptado e está solto.  O braço da esquerda está amarrado com fio elétrico. Provavelmente o morador contratou algum pedreiro gambiarra para instalar um aparelho menor do que o anterior e como a janela tem grades, não pode vistoriar a qualidade da instalação e até mesmo do acabamento na parede




Em um bairro do Flamengo (Rua Jornalista Orlando Dantas) - Rio de Janeiro - Brasil, um carro de som, ao passar, arrebentou um cabo elétrico nu (Neutro), o qual ficou caído e encostando em canos e até em carros estacionados. Se por algum motivo (retorno ou manobra da concessionária) este cabo passar a ficar energizado, quem encostar a mão no poste, se encostar no carro, ou até o motorista ao entrar no carro, poderá morrer. Em caso de chuva, pior ainda. A Light foi comunicada e a atendente informou que no prazo máximo de 7 dias uma equipe será enviada ao local para executar o reparo. 7 dias ???


10 dias se passaram e o cabo continua caído. Será que vai precisar acontecer alguma tragédia para tomarem alguma providência...


A Prefeitura da Cidade do Rio de Janeiro é muito rigorosa para a liberação de placas luminosas dos estabelecimentos comerciais, para não enfeiar o visual das ruas e calçadas. Esta máquina genérica de ar condicionado split, na Rua do Catete esquina com Rua Arthur Bernardes, está com fiações elétricas e disjuntor expostos à chuva, fios soltos e quando em funcionamento está trepidando muito ...



A instalação da máquina do ar condicionado split, segundo os arquitetos e decoradoras, modificam a estética da parte externa das edificações. Mas deixar uma sobra de tubo e solto, já é demais...



Os fios estão demasiadamente desencapados. Se a caixa da parede fosse de ferro, provavelmente já teria ocorrido um curto-circuito. O certo é que a ponta do cobre não fique de fora do plástico que envolve os parafusos de conexão.



Nesta lanchonete, a  decoração dos azulejos está bonita, porém as tomadas elétricas estão soltas e penduradas pelos fios elétricos.



Dois ar condicionados Split apoiados em um pedaço de madeira, sem nenhum tratamento ou pintura para resistir a exposição ao tempo. Além disso a madeira poderá ser devorada pelos cupins. Na parte inferior já vemos as marcas de água. Parece até que foi usada uma porta velha ...


A luminária fluorescente apodreceu  e deixaram ¨provisoriamente¨ esta lâmpada FLC pendurada. Já é o terceiro síndico e nada mudou ...




Nas fotos acima, em um ¨condomínio de luxo¨, as tomadas antigas e quebradas demonstram que o síndico não faz as manutenções elétricas corretivas. Posso concluir que o restante das instalações encontra-se em igual abandono ...

Hall do elevador social em prédio de classe média.




Interfone com as emendas expostas e sem isolamento
dentro do elevador social de um prédio de classe média alta.



Será que o instalador do suporte de parede desta Tv, estava com torcicolo ?
Além disso, a Tv foi instalada 50 cm acima do piso.
Quem sabe o morador deste quarto, seja um anão ...


Quadro de disjuntores sem tampa.

Ao examinar mais de perto, os disjuntores estão amarrados com fio de cobre;
O fundo está calçado com vários pedaços de madeira e os fios estão ressecados; Os parafusos dos bornes dos disjuntores estão oxidados.




Teto rebaixado de um elevador de serviço com fiações isoladas com fita de papel gomado e fios pendurados.


Borne do disjuntor geral frouxo

Emendas com isolamento de papel gomado, em fios com 220 volts



Colocaram 3 pedaços de madeira para servir de calço no quadro de luz...



PC de luz em um prédio antigo de classe média baixa, com uma ligação direta, sem passar pelo relógio de luz (gato). Não se deram nem ao trabalho de isolar a emenda e nem de ocultar ou disfarçar o furto de energia elétrica...


Fixou o disjuntor com fita de papel...

Não conseguiu atarraxar a tampa e colocou fita teflon com cola...

O disjuntor especificado no chuveiro é de 50 A, e ele colocou de 20 A...

Em um extremo do eletroduto, ficou faltando acabamento de pintura...

E no outro extremo, faltou eletroduto e acabamento de pintura ...


Morador chamou o porteiro para instalar um lustre de bronze.
Logo causou um curto-circuito que chegou a queimar a tinta no teto.
Em seguida, concluiu que era melhor deixar as emendas do lado de fora da caixa e desta vez usou pedaços de uma sacola de plástico como isolamento.
E o morador ainda pagou por esta perigosa gambiarra ...

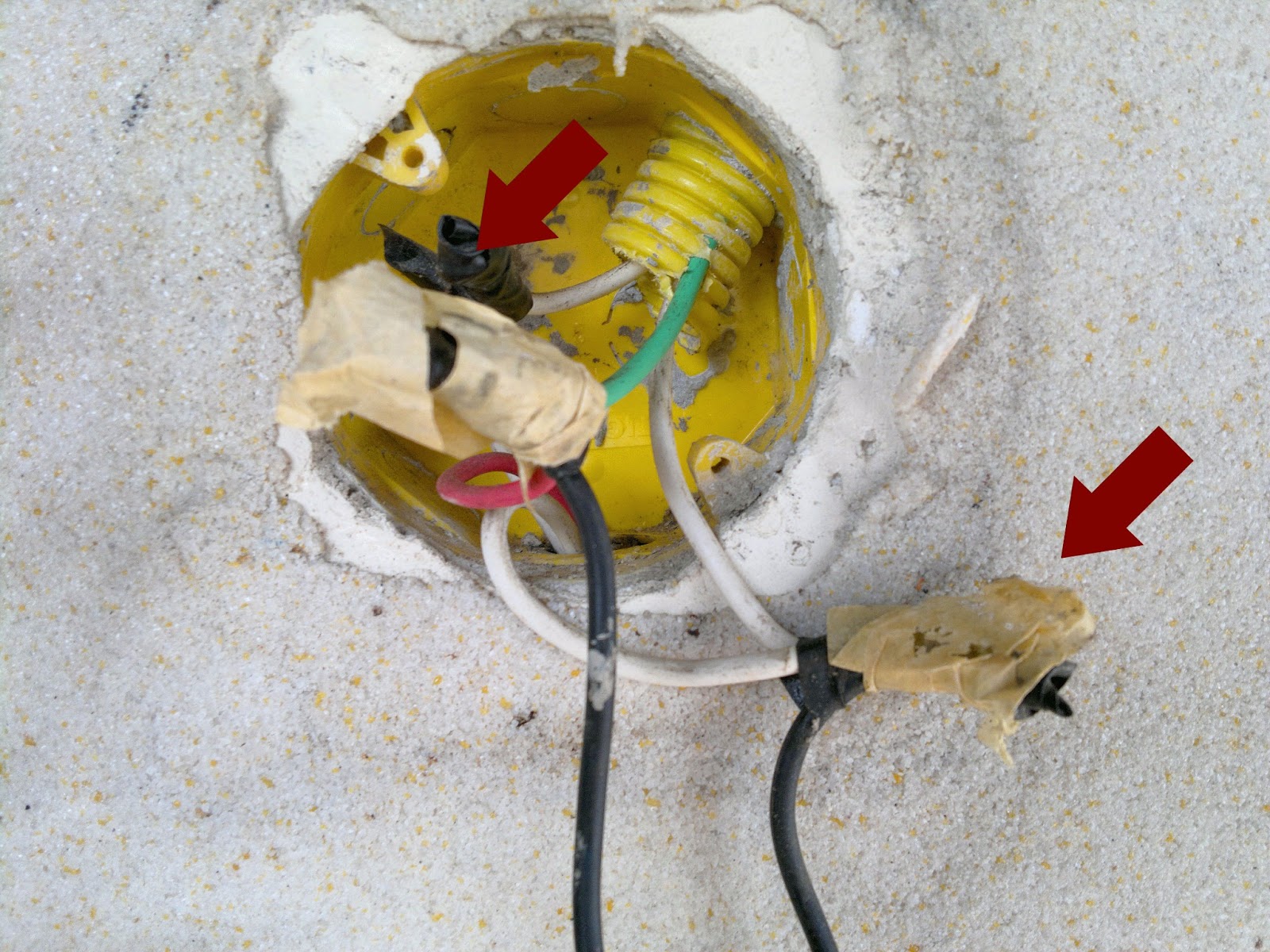

Pintor retirou a luminária para pintar e como não usa fita isolante, isolou com fita de papel gomado.

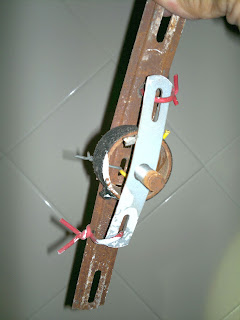

Prendeu o suporte com fios de cobre.


todo metal ao ser torcido a frio, fica enfraquecido em sua resistência mecânica.

Entrada social de um condomínio de classe média.

Tomada elétrica com fios de som e  interruptor de abajur, fixados com fita durex.

Emendas mal feitas nos fios do chuveiro elétrico e fio terra não conectado.


Os fios do chuveiro elétrico elétrico acima, foram ligados nos fios finos da lâmpada do banheiro.
Emendas mal feitas derreteram e queimaram todos os fios finos.


Instalador gambiarra não tinha fita isolante e enrolou vários metros de fita durex.

Fontes:
A maioria das fotos acima são de minha autoria e algumas foram retiradas da internet.
Caso alguém se sinta prejudicado, entrar em contato: gilson-eletricista@hotmail.com , e a mesma será retirada.









Goddess Comments & Graphics
Visite e curta a minha página no facebook.com/GilsonEletricista

4 comentários:

  1. Você poderá ser avisado por e-mail quando uma nova postagem for publicada neste Blog.
    Na parte inferior, preencha o campo ¨Follow by e-mail¨ e clique em ¨Submit¨.
    Se preferir, siga-me pelo Tweeter.
    Tenha um dia iluminado!

    ResponderExcluir
  2. Visite e curta a minha página no Facebook
    facebook.com/GilsonEletricista
    Tenha um dia iluminado !

    ResponderExcluir
  3. gilson, boa tarde. preciso de sua ajuda. é o seguinte: financiei uma casa pela caixa economica e depois de muitos problemas consegui me mudar para a casa. já dentro dela, reparei que não havia entrada para o sotão. pedi que a construtora colocasse uma portinhola para que eu pudesse subir até o sotão. depois de pronta qual não foi a minha surpresa: muito do entulho feito na obra ainda estava na laje. já chocado com a cena, quando reparo na parte elétrica, os fios saem dos canuites cortados juntos da laje e foram pendurados no madeiramento do telhado, nem usaram isoladores... como não sou profissional decidi pesquisar na internet e acabei aqui no seu blog. preciso saber de voce, como seria a forma correta de se fazer essa instalação. os fios foram amarrados e passam por cima das vigotas, alguns foram jogados no chão, percebi também o uso excessivo de fita adesiva nos fios... agradeço de coração a ajuda!!!

    senhora09@gmail.com

    ResponderExcluir
    Respostas
    1. Olá Gabriela Pereira,
      Certa vez ao retirar uma luminária em um teto de gesso rebaixado, em um apartamento de classe média, encontrei sobre o gesso, pedaços de tijolos, pedaços de madeira e várias garrafas vazias de cachaça.
      Ao abrir uma caixa de luz de um interruptor, encontrei pedaços de papel e guimbas de cigarro.
      Em uma casa, no sótão, encontrei restos de uma privada quebrada, restos de cimentos, entulho de obra e lâmpadas queimadas.
      Os construtores gambiarras, acham que as fiações elétricas por estarem protegidas pelo telhado, podem ficar espalhadas de qualquer jeito.
      O correto é que as fiações estejam passando por dentro de eletrodutos rígidos pretos (não é conduíte amarelo), os quais deverão ser fixados por abraçadeiras de metal.
      Os conduítes que estão cortados junto a lage, deverão ser envolvidos por uma caixa de PVC octagonal e muito importante:
      Faça a vedação (lacre) desta caixa com silicone, porque é muito comum ao quebrar uma telha, a água da chuva entrar por estes conduítes e sair pelos pontos de luz do teto, tomadas e interruptores.
      Um sótão limpo e com iluminação, poderá servir como depósito.
      Outra dica muito importante: Nesta portinhola, coloque uma barra de ferro com um grande cadeado, pelo lado de dentro.
      Muitas casas já foram invadidas e roubadas por ladrões que entraram pelo telhado e abriram a tal portinhola.
      O excesso de fita isolante deverá ser retirado e refeita as emendas com conectores e em seguida colocada a fita isolante.
      Tenha um dia iluminado !
