quarta-feira, 20 de março de 2013

Iluminação em teto de gesso rebaixado

Está pensando em reformar a sua sala de estar ?

A ajuda de um arquiteto, um bom gesseiro e a participação de um eletricista, serão de grande valia.

Os novos pontos de iluminação deverão ser projetados visando uma agradável   sensação de bem estar e com a possibilidade de ligar somente os pontos onde a luz se faça necessária.

Os novos pontos deverão ser distribuídos por intermédio de eletrodutos, presos a lage com abraçadeiras de metal.

Neste momento, antes do rebaixamento do teto de gesso, devemos aproveitar  e fazer a transposição por cima de todas as conexões que precisaremos utilizar no momento ou futuramente, de um lado para o outro da sala.

Por exemplo, tubulações para:
- Tv a cabo;
- Antena coletiva;
- fiações para telefone;
- fiações para Home Theater;
- cabos de rede para computadores ligados em rede com fio;
- cabos para câmeras de vídeo ou de segurança.

É muito importante o planejamento das necessidades do presente e as possibilidades do futuro.

Veja na foto abaixo, que na sala só havia um ponto de luz central, onde estava instalado um ventilador de teto.

O cabo da Net, que rodeava a sala rente ao rodapé com fixação aparente de canaletas, foi redirecionado por cima.

Todas os eletrodutos são de 3/4 de polegada.



Agora o gesseiro poderá rebaixar o teto em 20 cm.


 O rebaixamento do teto de gesso está pronto.

 A fiação está acima do teto de gesso e conforme a planta, irei marcar e furar, seguindo todas as marcações do projeto.

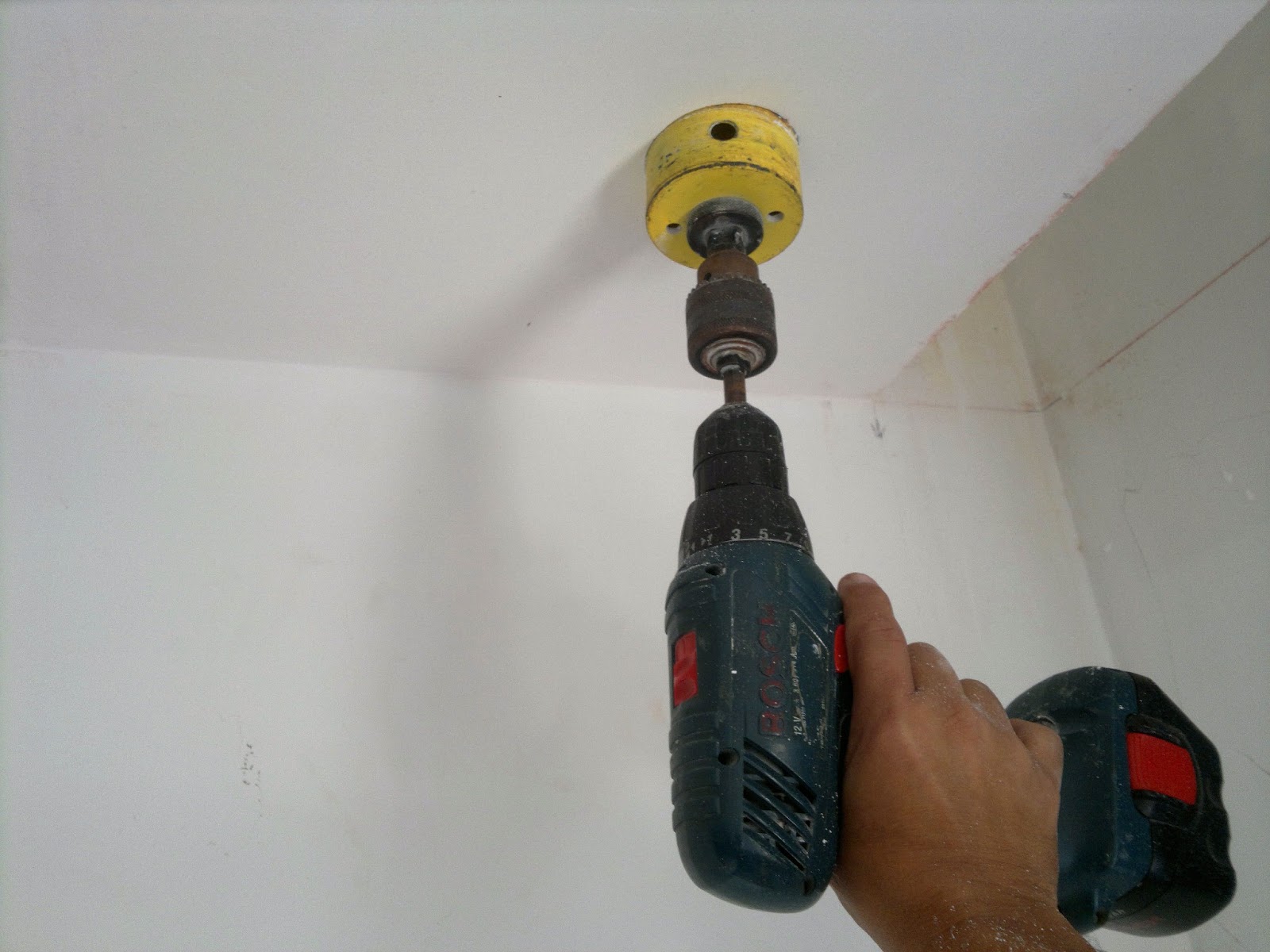

 Utilizando uma serra copo, adequada ao diâmetro da base a ser fixada no teto, farei todas as furações.

 Deixei os 7 pontos com Leds pendurados, para que o arquiteto pudesse visualizar o seu projeto.
Como o gesso ainda estava úmido e ainda seria lixado e aplicado selador e tinta, não instalei as bases, a fita Led e a luminária de sobrepor.

Esta base para uma lâmpada formato dicróica com Leds é da marca Interlight.
Uma parte fica presa ao teto e a outra é facilmente removível para troca de lâmpadas.


A lâmpada dicróica Led, possui 3 Leds, com alimentação de 96 a 240 volts e consome apenas 3,6 w e o tom de luz é branco morno (amarelada).







O novo visual de uma sala com várias opções de uso para os pontos de luz.


Dica:
Autor do Projeto: Arquiteto Gero Baêta - Tel: (21) 99151114 - Rio de Janeiro.

Gesseiro: Luiz - Tels: (21) 98122187 e (21) 37941717 - Rio de Janeiro


Autor do texto e das fotos:
Gilson Carlos PessanhaMyFreeCopyright.com Registered & Protected









Visite e curta a minha página no facebook.com/GilsonEletricista

17 comentários:

  1. Parabéns pelo seu blog! -Foi-me útil!
    Helen Zaher

    ResponderExcluir
  2. Olá Helen Zaher,
    O planejamento de uma obra ou reforma é uma etapa muito importante, pois se evita que depois de pronta algum detalhe tenha sido esquecido.
    Um arquiteto tem uma visão geral das necessidades presentes e futuras.
    Recentemente, cientistas descobriram que o nosso planeta Terra está envolvido por uma camada de Plasma, a qual nos protege contra as emissões das explosões solares.
    Neste planejamento cósmico, o Grande Arquiteto Do Universo, também pensou em todos os detalhes de sua grandiosa Obra.
    Tenha um dia iluminado !

    ResponderExcluir
  3. Boa Tarde Gilson! Estou reformando minha sala mas não tenho condições de pagar um arquiteto para fazer um projeto de iluminação. Preciso rebaixar o teto para esconder uma viga. Estou pensando em colocar quatro fendas de 0,30m x 2,10m com três lampadas redondas grandes cada uma. Numa sala de 7m x 3m, 112 lâmpadas serão suficientes para iluminar bem a sala? Obrigada.

    ResponderExcluir
  4. Olá Poni Pinkie Pie,
    Estas 12 lâmpadas redondas grandes são de que tipo e de quantos Watts cada ?
    As lâmpadas ficarão alojadas nestas fendas e a iluminação será indireta ?
    Tenha um dia iluminado !

    ResponderExcluir
  5. Boa Noite Gilson, as lâmpadas ficarão dentro dessas fendas. Gostaria que você fizesse a gentileza de dizer o tipo e os watts dessas lâmpadas. A iluminação será direta.

    ResponderExcluir
  6. Olá Poni Pinkie Pie,
    Você poderá utilizar dentro das fendas fita led com 5 metros cada.
    Outra opção seria 4 luminárias Led de 5w da marca Taschibra cada de embutir no gesso.
    Tenha um dia iluminado !

    ResponderExcluir
  7. Boa Tarde Gilson, não consegui encontrar essas luminárias que você me indicou. No lugar delas eu poderia usar nas fendas 03 lâmpadas superled ourolux par30 e em volta da sala 12 lâmpadas superled par20? Minha sala mede 7x3. Ela tem uma viga que corta o comprimento ao meio. Por isso quero colocar duas fendas no sentido do comprimento. Será que vai dar certo? Obrigada.

    ResponderExcluir
  8. Olá Poni Pinkie Pie,
    Devido ao grande número de lâmpadas Par 20 e Par 30, você conseguirá uma iluminação bem agradável e econômica.
    Ja instalei 7 Par 20 em um Flat e com grupo de cores diferentes e o resultado final ficou aconchegante e diferente.
    No balcão da cozinha americana, coloquei 3 pendentes com Leds Bulbo de 3.000K para uma maior iluminação em ocasiões especiais.
    Estes pendentes com alturas diferentes chegavam a iluminar todo o apartamento.
    Tenha um dia iluminado !

    ResponderExcluir
  9. Olá Poni Pinkie Pie,
    Devido ao grande número de lâmpadas Par 20 e Par 30, você conseguirá uma iluminação bem agradável e econômica.
    Ja instalei 7 Par 20 em um Flat e com grupo de cores diferentes e o resultado final ficou aconchegante e diferente.
    No balcão da cozinha americana, coloquei 3 pendentes com Leds Bulbo de 3.000K para uma maior iluminação em ocasiões especiais.
    Estes pendentes com alturas diferentes chegavam a iluminar todo o apartamento.
    Tenha um dia iluminado !

    ResponderExcluir
  10. Excelente artigo! Só não visualizei ainda a utilidade de cabo da NET passando pelo gesso, depois pra ligar na TV teria que descer o fio do teto pela parede até chegar na TV, ficando mais feio do que do rodapé até a TV... ou estou enganado?

    ResponderExcluir
    Respostas
    1. Olá Dreh,
      O cabo da Net passará pelo eletroduto do teto e descerá por um conduite embutido até a caixa de luz 4x4 localizada atrás da Tv.
      Não será visível nenhum cabo de áudio ou video ou HDMI, tudo por dentro da parede.
      Tenha um dia iluminado !

      Excluir
  11. Casa de laje precisa de teto de gesso? Minha casa vai ser entregue apenas com um ponto de luz central em cada cômodo e veio apenas com um bocal, que tipo de luminária eu utilizo, caso não coloque gesso, que fique bonito e sofisticado?

    ResponderExcluir
  12. Gilson como eu passo fios pelo rebaixamento de madeira?

    ResponderExcluir
    Respostas
    1. Olá Rafael Oliveira,
      Você terá prime de fazer os cortes com ums serra copo para madeira.
      Os novos fios ficarão apoiados neste rebaixamento.
      Esta instalação é aprovada pela ABNT - NBR-5410.
      Para levar os fios destes pontos até o ponto central eu utilizo com guia a tampa de uma canaleta.
      Por ser rígida facilita.
      Tenha um dia iluminado !

      Excluir
    2. Olá Rafael Oliveira,
      Você terá prime de fazer os cortes com ums serra copo para madeira.
      Os novos fios ficarão apoiados neste rebaixamento.
      Esta instalação é aprovada pela ABNT - NBR-5410.
      Para levar os fios destes pontos até o ponto central eu utilizo com guia a tampa de uma canaleta.
      Por ser rígida facilita.
      Tenha um dia iluminado !

      Excluir
  13. Opa Gilson, como vai? Parabens pelo excelente trabalho! Estou fazendo um proj parecido com este, mas no lugar do gesso vou usar forro pvc. Vi q vc conectou o tubo flex direto na curva do rigido.. usou algum arame pra prender ou outro recurso? Outra coisa, esses tubos flex ja estavam embutidos na parede ou teve q quebrar pra passar? Abração

    ResponderExcluir
  14. Boa Noite, tudo bem. Preciso muito da ajuda de vocês, tenho um salão de festa e preciso iluminar com lampadas econômicas, a medida desse salão é de 160 mts2, o teto é de gesso e possui uma quadrado de zanca. Que tipo de spot poderei usar para obter uma linda iluminação perfeita?

    ResponderExcluir
