Como modernizar seu quadro de luz ?

Olá amigos e leitores do Blog.

Muitas residências possuem antigos e pequenos quadros de luz, com disjuntores pretos (padrão Nema), que já estão fora do atual padrão: disjuntores brancos (Din).

Para trocar o antigo quadro de luz (QDL) por um maior e moderno, você terá que fazer uma pequena obra na parede onde ele está instalado.

Será necessário cortar azulejos e cortar eletrodutos.

Mas e se você não quiser fazer esta pequena obra neste momento e quiser aproveitar o espaço do antigo quadro de luz e só trocar os disjuntores, é possível ?

Sim.

Veja nas fotos abaixo, como fazer esta adaptação, sem quebra-quebra, aproveitando o espaço, a tampa e em menos de 2 horas de trabalho.

Fui contratado para substituir as fiações elétricas com fios sólidos de 1,5 mm² em um Apart Hotel Monsieur Le Blond, situado no bairro do Leblon - Rio de Janeiro - Brasil.

Este Apart Hotel, foi construído a 30 anos atrás e neste apartamento as fiações elétricas e o quadro de luz ainda eram originais.

Este serviço foi solicitado, porque a moradora e proprietária comprou uma lavadora de roupas Lg e no manual informava que a garantia de 5 anos estava condicionada a exigência de que esta máquina estivesse ligada em um circuito elétrico exclusivo.

O que é um circuito elétrico exclusivo ?

O circuito elétrico exclusivo deverá vir do quadro de luz, através de um disjuntor individual e com fiações individuais, assim como uma moderna  tomada padrão brasileiro de 20 ampères.

O padrão das fiações elétricas antigas era 1,5 mm² para o circuito com tomadas e 1mm² para o circuito de luz.

Neste Apartamento, foram utilizados fios elétricos com 1,5 mm² para tudo: tomadas, 2 ar condicionados, luz e disjuntores acima da capacidade dos fios.

Como resultado as capas de isolamento dos condutores estavam ressecadas e devido ao calor estavam grudadas nos cobres.

No quadro de luz, observei que o barramento dos Neutros estava queimado e que os parafusos dos disjuntores estavam oxidados.

A moradora relatou que a campainha não estava funcionando e que quando usava o microondas sentia um cheiro de queimado.

Estes defeitos foram causados pelo barramento, que, inclusive, era de Ferro, o qual não é bom condutor elétrico como o Latão e o Cobre.

Após as fiações serem trocadas por modernos cabos flexíveis, veja o passo a passo para modernizar o seu quadro de luz, sem quebrar nada e em menos de 2 horas.


Morar em um Apart Hotel não é para quem quer e sim para quem pode (nos apartamentos para locação a diária custa R$550,00)

QDL sem a tampa


Na parte superior, vemos o barramento de ferro, oxidado e queimado.

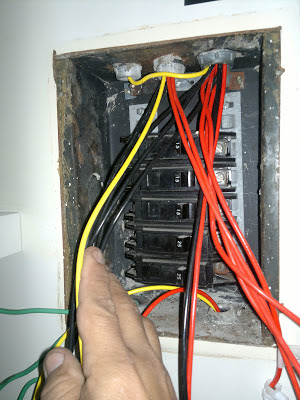

Fiação trocada.

Disjuntores Nema, com mais de 30 anos de uso e oxidados.

Vamos retirar as garras de fixação dos disjuntores Nema e o barramento de ferro.

Antes de retirar os disjuntores, marque com uma fita crepe onde os fios estavam ligados (número do disjuntor ou o circuito ou o cômodo).
Os fios pretos são todos neutros e serão conectados no novo barramento.

Veja o aspecto do barramento queimado. A pessoa não precisa nem ser eletricista para perceber o perigo, assim como os fios derretidos.
Por isso a importância de se fazer uma inspeção visual no que está por trás da tampa do seu quadro de luz (uma vez por ano é a recomendação da Light e do Corpo de Bombeiros).

 Agora o espaço interno está preparado para a instalação do trilho.

Este trilho ou suporte para os disjuntores Din, é vendido a metro ou em pedaços com 10 cm ou 20 cm já furado. Este foi serrado e feito alguns furos para a fixação com parafusos.

Para furar o trilho utilize uma broca de aço rápido.
Para furar o fundo do quadro de luz, não utilize a broca de aço rápido, porque como a chapa de ferro é fina, a broca entrará na parede e a sua preciosa broca será danificada no primeiro furo.
Eu utilizo este parafuso chamado auto-brocante, cuja ponta é a ponta de uma broca e custa menos de 5 centavos a unidade.

Você deverá encaixar este parafuso, de preferência, em uma parafusadeira com a ponta imantada.

Se você não tiver uma parafusadeira, uma furadeira em baixa rotação também serve. Faça todos os furos, previamente marcados.

Para fixar o trilho utilize parafusos auto-atarrachantes pequenos (0,5 cm).

O quadro de luz está instalado dentro desta parede e se você utilizar parafusos longos irá estragar o outro lado da parede.

Agora que o trilho está fixado, basta encaixar o barramento do Neutro e os disjuntores Din.

Todos os fios neutros foram conectados no novo barramento de Latão.

Todos os circuitos e o Tri-fásico foram religados.

A tampa foi recolocada.

Serviço concluído  Monsieur Le Blond.



Autor do texto e das fotos;
Gilson Carlos Pessanha
