Olá nobres amigos e iluminados leitores do Blog do Gilson Eletricista.
Uma nova cliente me contratou para refazer algumas instalações elétricas e fazer um novo cabeamento para antena coletiva e Tv a cabo Net + telefonia.
Ao iniciar os trabalhos, ela já foi logo me avisando, que seu eletricista anterior era o melhor eletricista do Rio de Janeiro.
Perguntei quem foi que o classificou com este título e ela disse que foi ele mesmo que se intitulou...
Como o apartamento tinha teto de gesso em todos os cômodos, propus cortar as paredes, em direção ao teto rebaixado e fazer a transposição de um lado para o outro ou, de um cômodo para outro cômodo, por cima.
Os cabeamentos anteriores da Tv a cabo estavam feitos externamente, acompanhando os rodapés e portas e passando de um cômodo para o outro com furos passantes nos cantos das paredes.
Na fixação dos cabos coaxiais RG-6, foram utilizados fixadores de nylon branco com pregos de aço, conhecidos como fix-cabos.
O melhor eletricista do Rio de Janeiro, embutiu na parede de alvenaria, um conduíte de 1/2 polegada para proteger uma derivação com cabo coaxial e 2 fios para extensão da linha telefônica.
Ele fez um raso corte na parede e acompanhou o rodapé 20 cm acima.
No canto do cômodo havia uma coluna e como ele não conseguiu cortar nem raso, ele martelou o conduíte com os fios e cabo coaxial dentro e passou gesso, por cima.
O cabo coaxial resistiu, porém os finos fios do telefone, logo pararam de funcionar..
Em outro corte, colocou fios de telefone com fios elétricos de tomadas, no mesmo conduíte
No banheiro da suíte, instalou uma luminária de embutir, porém deixou as emendas com fita de papel adesivado, também conhecida como fita crepe e que é muito utilizada pelos pintores.
Na cozinha, instalou uma placa 4x4 com 1 tomada e 2 interruptores simples, fora do atual Padrão Brasileiro e com emendas frouxas e exagerados jumpers.
Em outra placa, acrescentou 2 tomadas em uma placa 4x4 e como as conexões dos parafusos estavam frouxas, o plugue do micro ondas derreteu e acabou por danificar o aparelho, o qual teve de ser substituído por outro novo.
Tudo isto, que encontrei foi fotografado e mostrado para a cliente, que por não entender de eletricidade, achava que tudo estava dentro das Normas de Segurança e também por ele ter dito que era ¨O melhor eletricista do Rio de Janeiro¨.
Dica:
Sempre que for pintar sua residência, será o melhor momento para efetuar cortes em paredes e em tetos de gesso rebaixado e eliminar todos os fios elétricos, cabos de Tv a cabo e extensões de telefone.
Dica:
Utilize sempre conduítes de 3/4¨ ou maiores, porque no futuro este caminho poderá ser utilizado para outras fiações.
Dica:
Conduítes com fiações elétricas não poderão compartilhar este conduíte com fiações de telefone, interfone, antena ou Tv a cabo.
Dica:
Não faça cortes em colunas de sustentação ou vigas de amarração.
Este procedimento é ilegal e perigoso.
Dica:
Ao fazer cortes em paredes, aprofunde bastante o conduíte e faça cortes verticais no prumo e horizontais nivelados.
Dica:
Oriente ao cliente para que fotografe os cortes e anote as medidas em relação ao piso, ou ao teto ou a uma lateral.
Isto ajudará para que no futuro, ao desejar fazer uma furação para fixação de um quadro ou uma prateleira, a broca não atinja o conduíte embutido.
Este papelão cartonado é vendido em rolos com 15 metros e largura de 1,5 m
Gilson Eletricista
Flamengo - Rio de Janeiro - Brasil
WhatsApp: (21) 99925-7935 TIM
@Gilson Eletricista
@Grupo Gilson Eletricista
https://dicasdogilsoneletricista.blogspot.com.br
Inscreva-se no Canal do YouTube Gilson Eletricista
Deixe seu Like e ative o sininho para receber aviso por e-mail de novos vídeos.
Tenha um dia iluminado !
Uma nova cliente me contratou para refazer algumas instalações elétricas e fazer um novo cabeamento para antena coletiva e Tv a cabo Net + telefonia.
Ao iniciar os trabalhos, ela já foi logo me avisando, que seu eletricista anterior era o melhor eletricista do Rio de Janeiro.
Perguntei quem foi que o classificou com este título e ela disse que foi ele mesmo que se intitulou...
Como o apartamento tinha teto de gesso em todos os cômodos, propus cortar as paredes, em direção ao teto rebaixado e fazer a transposição de um lado para o outro ou, de um cômodo para outro cômodo, por cima.
Os cabeamentos anteriores da Tv a cabo estavam feitos externamente, acompanhando os rodapés e portas e passando de um cômodo para o outro com furos passantes nos cantos das paredes.
Na fixação dos cabos coaxiais RG-6, foram utilizados fixadores de nylon branco com pregos de aço, conhecidos como fix-cabos.
O melhor eletricista do Rio de Janeiro, embutiu na parede de alvenaria, um conduíte de 1/2 polegada para proteger uma derivação com cabo coaxial e 2 fios para extensão da linha telefônica.
Ele fez um raso corte na parede e acompanhou o rodapé 20 cm acima.
No canto do cômodo havia uma coluna e como ele não conseguiu cortar nem raso, ele martelou o conduíte com os fios e cabo coaxial dentro e passou gesso, por cima.
O cabo coaxial resistiu, porém os finos fios do telefone, logo pararam de funcionar..
Em outro corte, colocou fios de telefone com fios elétricos de tomadas, no mesmo conduíte
No banheiro da suíte, instalou uma luminária de embutir, porém deixou as emendas com fita de papel adesivado, também conhecida como fita crepe e que é muito utilizada pelos pintores.
Na cozinha, instalou uma placa 4x4 com 1 tomada e 2 interruptores simples, fora do atual Padrão Brasileiro e com emendas frouxas e exagerados jumpers.
Em outra placa, acrescentou 2 tomadas em uma placa 4x4 e como as conexões dos parafusos estavam frouxas, o plugue do micro ondas derreteu e acabou por danificar o aparelho, o qual teve de ser substituído por outro novo.
Tudo isto, que encontrei foi fotografado e mostrado para a cliente, que por não entender de eletricidade, achava que tudo estava dentro das Normas de Segurança e também por ele ter dito que era ¨O melhor eletricista do Rio de Janeiro¨.
Dica:
Sempre que for pintar sua residência, será o melhor momento para efetuar cortes em paredes e em tetos de gesso rebaixado e eliminar todos os fios elétricos, cabos de Tv a cabo e extensões de telefone.
Dica:
Utilize sempre conduítes de 3/4¨ ou maiores, porque no futuro este caminho poderá ser utilizado para outras fiações.
Dica:
Conduítes com fiações elétricas não poderão compartilhar este conduíte com fiações de telefone, interfone, antena ou Tv a cabo.
Dica:
Não faça cortes em colunas de sustentação ou vigas de amarração.
Este procedimento é ilegal e perigoso.
Dica:
Ao fazer cortes em paredes, aprofunde bastante o conduíte e faça cortes verticais no prumo e horizontais nivelados.
Oriente ao cliente para que fotografe os cortes e anote as medidas em relação ao piso, ou ao teto ou a uma lateral.
Isto ajudará para que no futuro, ao desejar fazer uma furação para fixação de um quadro ou uma prateleira, a broca não atinja o conduíte embutido.
A viga de amarração terminou neste trecho
Proteja o local com papelão cartonado, para que o entulho não venha a riscar o piso
Interrompa algumas vezes o corte e recolha o entulho
O entulho não deverá ser pisado, pois o peso do corpo ou os pés da escada poderão rasgar o papelão e riscar o piso
Sempre que utilizar máquinas de elevado nível de ruído, coloque o protetor auricular de silicone nos ouvidos
Tomadas com conexões frouxas
Tomadas substituídas por 3 de 10A e uma de 20A para o micro ondas + Terra
Novo micro ondas Brastemp Ative em aço inox e dourador
Conexões frouxas terminaram por queimar a tomada, o plugue e o micro ondas antigo

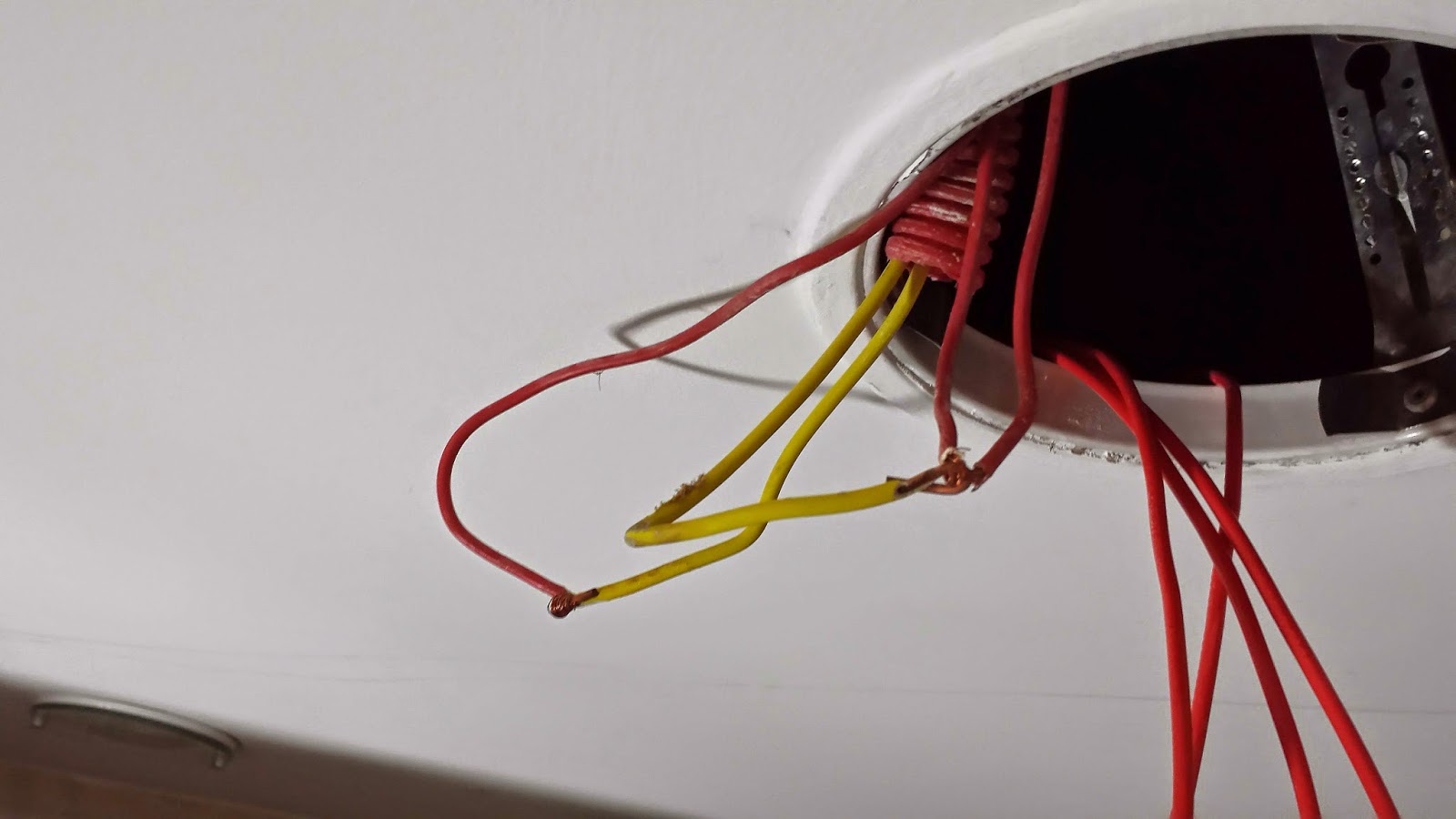

Emendas de fios rígidos antigos com cabos flexíveis, do tipo anzol frouxo
Emenda frouxa e um enorme jumper para a tomada
Ligações refeitas com emenda crimpada com luva de 6mm² e isolada com fita isolante
¨Melhor eletricista do Rio de Janeiro¨, utilizando fita de papel para isolar emendas frouxas ?
Autor do texto e das fotos: Gilson Carlos Pessanha
