Instalações Elétricas Padrão Gambiarra

Olá amigos e leitores do Blog do Gilson Eletricista.


Nas minhas andanças e atendimentos encontro diversas instalações elétricas que certamente não foram realizadas por um eletricista.

São os Zé Faíscas, os Pica Fios, os Zé Ruelas, os Faz Tudo, os Zé porteiros, os Zé Faxineiros, os Zé Curiosos e todos os profissionais de outras áreas, que estão parados e sem serviço...

Geralmente eles ficam por perto de um profissional eletricista em execução de algum trabalho e ao término exclamam:

Dá próxima vez eu mesmo vou fazer esta instalação e vou cobrar 70% mais barato...

Só tem um detalhe, ou melhor muitos detalhes:

- Não dispõe de ferramentas adequadas.

- Não utilizam nenhum equipamento de segurança individual (EPIs).

- Não estudaram e não têm formação técnica.

- Não têm experiência.

- Não conhecem as Normas Técnicas Vigentes.

- Não fornecem recibo.

- Não dão garantia no serviço realizado.

- Correm risco de serem eletroplessados e morrerem.

Muita das vezes o contratante sequer viu de que maneira o serviço foi feito...

Este Post será constantemente atualizado com novas fotos de minha autoria e fotos de autoria de outros eletricistas e servirão de alerta para que sua residência, seus bens e sua família não corram perigo.

Tomada dupla sendo interligada com fios flexíveis finos e desencapados.
O borne da tomada da direita está sem o parafuso de aperto.
As emendas dos fios flexíveis estão frouxas e isoladas com fita durex frouxa.

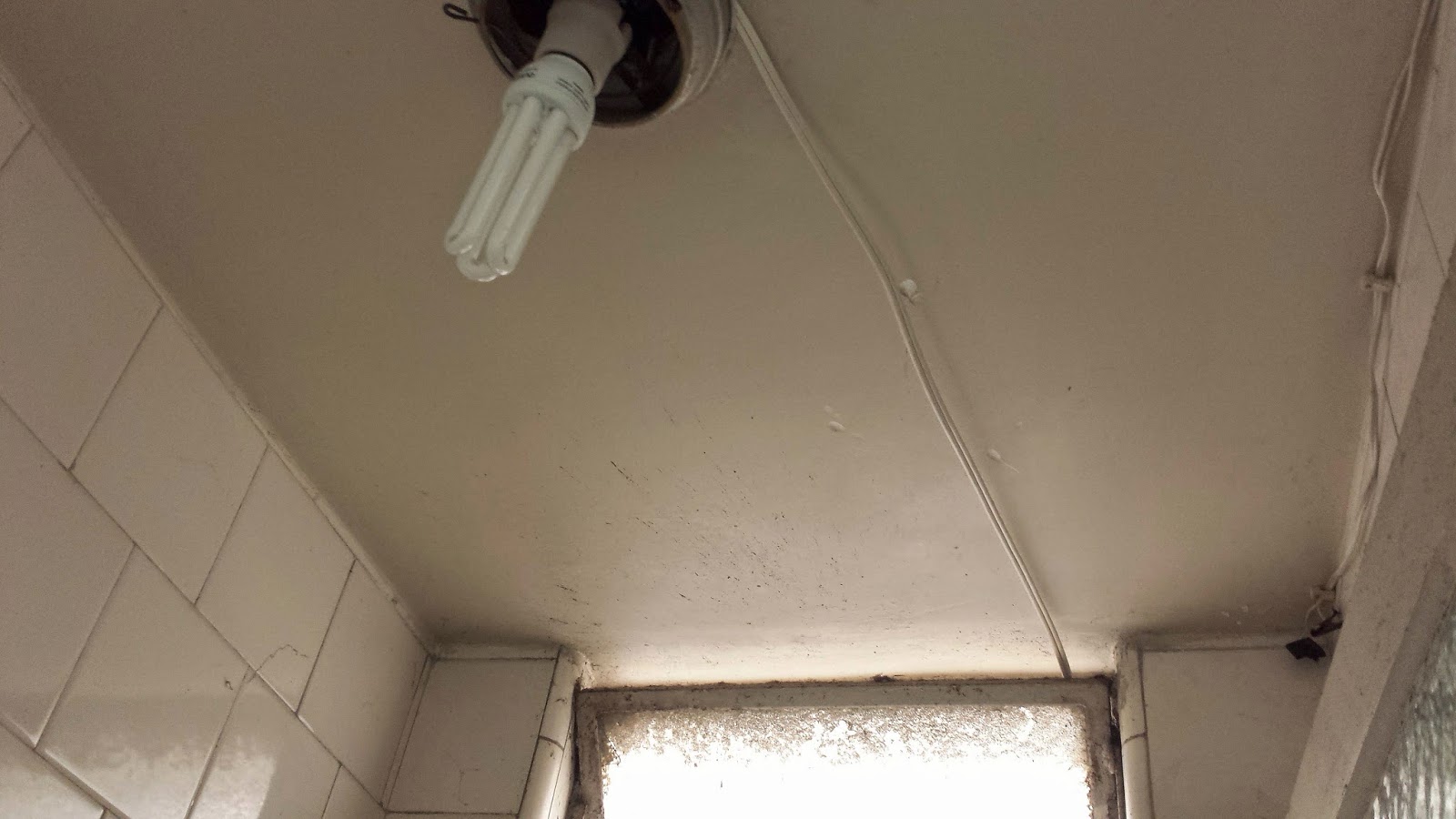

A ligação de um circuito elétrico para um chuveiro elétrico de 5.500 W x 127 volts foi feita nos fios finos do circuito elétrico de uma lâmpada.


Ao seguir o fio paralelo de 4 mm² (no corpo do chuveiro está especificado:
cabo flexível de 10 mm² e disjuntor de 50A) vi que ele saiu pela fresta da janela e seguiu externamente, exposto ao sol e a chuva, em direção ao outro banheiro, onde foi instalado o chuveiro.
Como a metragem foi mal calculada, fez uma emenda frouxa com fita isolante comum.


Para esticar o fio paralelo, deu uma laçada em volta do tubo de alumínio do aquecedor à gás.
Passou para a parte de dentro do banheiro, pela fresta do basculante da janela de alumínio.

                  Trecho interno sem proteção aos vapores de água.

Em um dia mais frio, a moradora iria fechar a janela e o alumínio iria cortar a capa do fio paralelo, neste momento haveria um curto-circuito ou o que seria pior ainda, a janela e o duto do aquecedor ficariam eletrificados.

Ao terminar o banho e ir abrir a janela, ainda molhada e talvez descalça, ao tocar na alavanca da janela, morreria...

Os médicos ao chegarem iriam comprovar que a senhorinha sofreu uma parada cardíaca.

E a janela eletrificada breve faria uma nova vítima...



                               Seu Zé, só tem uma tomada funcionado.
                                 Vou dar um jeitinho para a senhora...

                        Isto aqui é em residência de classe média alta...


Seu Zé, chame um eletricista para trocar esta tomada de 10A por uma de 20A.
Precisa não é só alargar os furos com uma faca que o plugue de 20A entra...


       Seu Zé, a tomada do ar condicionado está com uma cor muito estranha.
        Não se preocupe não, é porque o aparelho tem muita força e esquenta...



O instalador do Split colocou o auto-transformador do lado de fora (exposto ao sol e a chuva) para ele não ficar irradiando calor no quarto...




Para adaptar um bocal de louça (porque comprou o bocal errado), colou 3 pedaços de gilete com super bonder...
Tempos depois, quando a senhorinha foi trocar a lâmpada queimada, cortou a palma da mão e pensou ter levado um choque...


O Seu Zé, não é melhor você refazer a emenda ao invés de fazer outra nova, ao lado da antiga ?
Se a emenda está boa, não se deve mexer é melhor fazer outra nova...



Balconista orientou para não contratar um eletricista e trocar a tomada antiga pela moderna padrão brasileiro.
Basta colocar este adaptador genérico.
O plugue, o adaptador e a tomada derreteram...


O Faz Tudo lá da esquina me vendeu uma extensão para o microondas, que foi feita por ele mesmo.


Venho sentindo um cheiro de queimado, na cozinha, será curto-circuito ?





Não tem fita isolante ?
Vai durex que é tudo a mesma coisa...


Pintor colocou as emendas do lado de fora da caixa e isolou emendas com durex...




Ventilador de teto Latina Lumen com o suporte preso em um lado com fios de cobre finos...
Cadê a furadeira seu Zé ?


                   Mesma residência e o mesmo instalador Zé Mané.

Caixa de luz sem o olhal de ferro, prendeu um lado do suporte com o mesmo fio de cobre fino.

O ventilador estava balançando muito e os fios de cobre estavam sendo partidos pelo constante atrito com o ferro.

Logo uma lateral ficará solta e o ventilador de quase 5 Kg cairá girando no centro da sala e o outro no centro da cama do casal...

Isto não é uma instalação e sim um crime...



Morador ao trocar a lâmpada queimada, rosqueou a lâmpada torta e ao forçar o miolo do bocal girou e fechou um curto circuito nos fios da lâmpada.

Isto é comum e possível de acontecer e para a proteção lá está o disjuntor no Quadro de luz.

Mas as centelhas geradas no curto, começarem a incendiar a fita de papel usada como isolante nas emendas, junto ao teto !!!


Fixar um suporte de um ventilador de teto no teto de gesso, com fios de arames e ainda colocar um pedaço de cabo de vassoura serrado para travar o balanceio ????

É de fazer chorar...


Instalou o microondas com uma tomada antiga de 10A, sem aterramento e com um adaptador genérico para o plgue de 20A.

Note que os fios de cobre na tomada estão quase encostando na chapa de aço inox do microondas.

E como não está aterrado, poderá ficar energizado a qualquer momento...



Outro adaptador genérico para ligar uma caréssima geladeira Samsung Inverter de aço inox em uma tomada antiga e sem aterramento.

O motor desta geladeira tem garantia de 10 anos e com esta adaptação e má conexão, começou a apresentar funcionamento irregular...



Autor do texto: Gilson Carlos Pessanha
