Como instalar um conector F no cabo coaxial ?

Olá amigos e leitores do Blog do Gilson Eletricista.

Os cabos coaxiais de antena, Tv a cabo, Tv por parabólica e  antenas coletivas, utilizam este conector para ser rosqueado numa Tv, em um decodificador ou em um receptor de parabólica.

Antigamente estes conectores eram do tipo de rosquear manualmente por cima da malha.

O problema era que este rosqueamento quebrava todos os fios da malha e o contato ficava feito por apenas alguns poucos fios.

Modernamente, se utiliza os conectores de compressão.

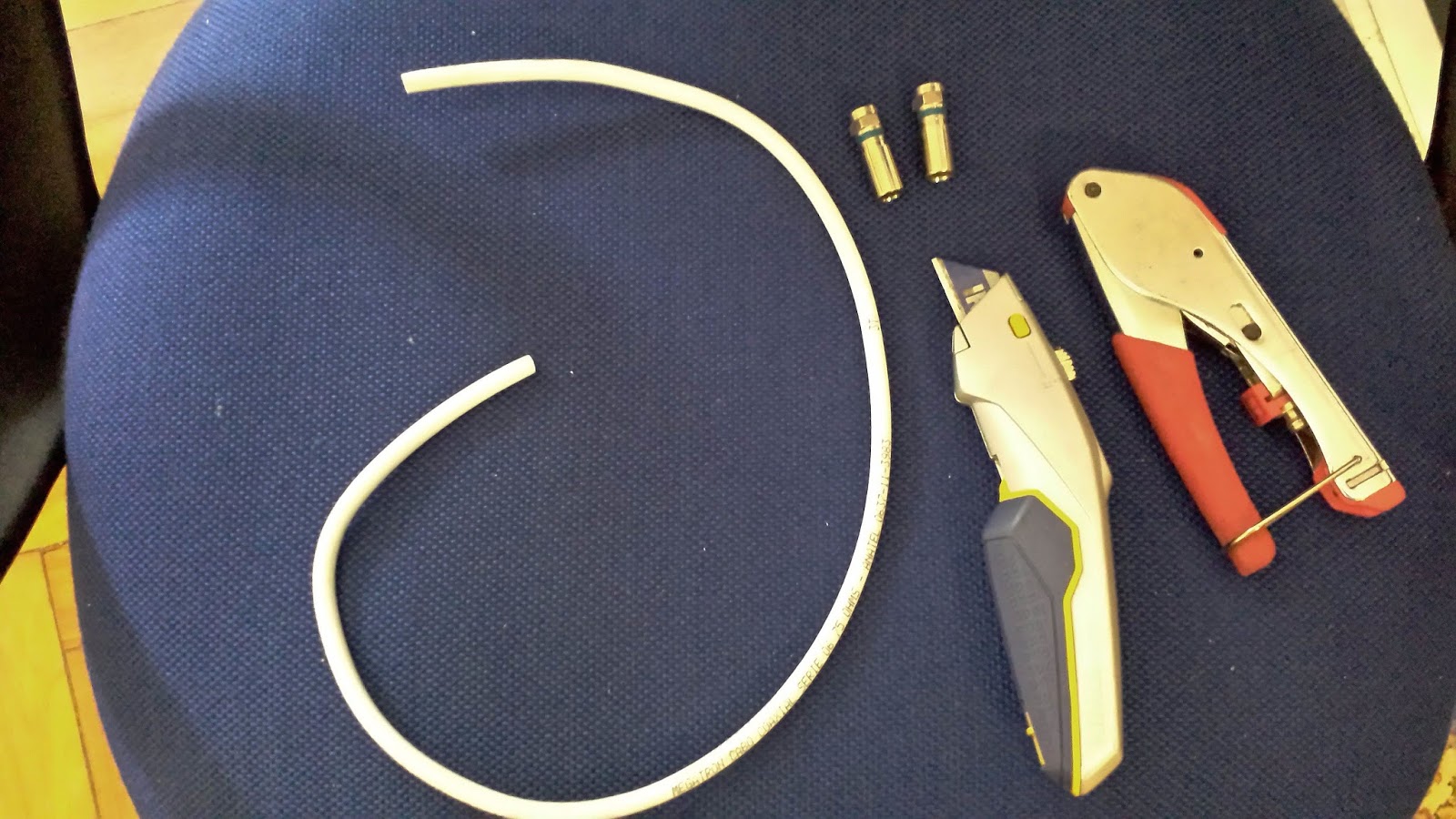

Com um alicate próprio, o conector é comprimido entre a malha e a capa do cabo coaxial e, sem quebrar um único fio da malha.

Dica:
Quanto maior o percentual de malha em um cabo, melhor a qualidade.

Dica:
As malhas trançadas formando células são melhores do que as enroladas.

Dica:
Os cabos coaxiais que possuem o condutor central impermeabilizado com aplicação de verniz, são mais duráveis.

Dica:
Você pode não entender de qualidade de cabos coaxiais, porém, o mais caro é sempre o melhor.

Vendedor afirmar que é tudo a mesma coisa, é porque ele não entende do produto que está comercializando...




Corte a capa do cabo (em torno de 1cm)



Puxe todos os fios da malha para baixo.


Corte estes fios com um alicate de corte.

Retire o protetor do condutor central (0,5 cm).



Raspe a lâmina do estilete, no condutor central, para eliminar o verniz protetor.



Encaixe o conector e empurre até a ponta de cobre aparecer no outro extremo.


Coloque este conector no alicate de compressão.



Aperte o alicate até o final.



Pronto !


Para emendar dois cabos coaxiais, utilize este conector de emenda.


                           Conectores serão rosqueados em cada lado.

Dica:
Se este tipo de conexão (emenda) ficar exposta ao tempo (sol e chuva), aplique uma camada de fita isolante auto-fusão.
