Como instalar um Controle Remoto em Ventilador de Teto

Você poderá instalar um controle remoto em seu ventilador de teto e passará a ter a comodidade de controlar o ventilador e a luz sem ter que ir até o controle de parede.

Inscreva-se no Canal do YouTube Gilson Eletricista

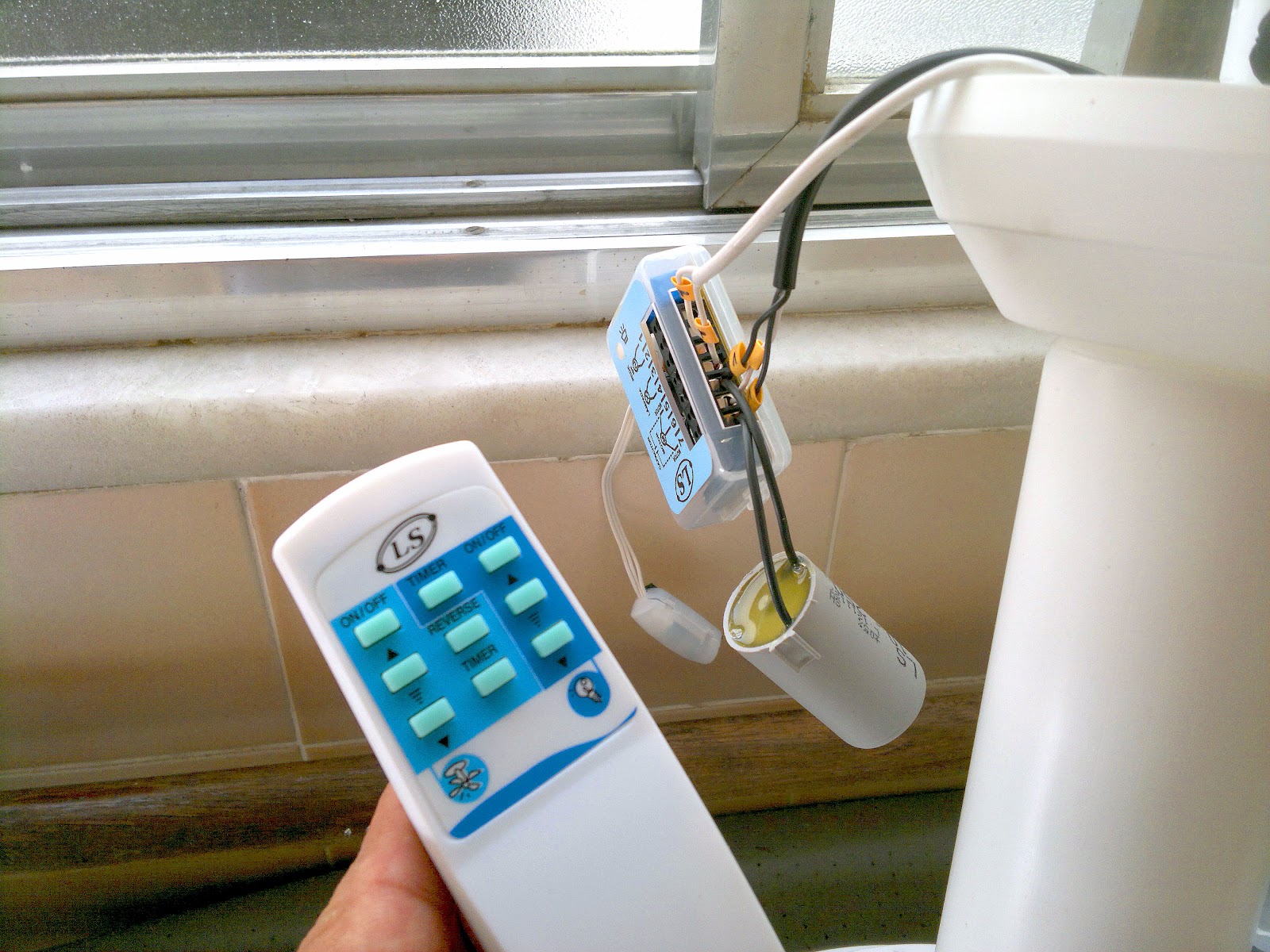

Nas fotos o controle remoto é da marca Loren Sid e transmite os comados por infra-vermelho, ou seja o controle remoto transmissor deverá ser direcionado para o ventilador.

No controle da Force Line, a diferença está no reduzido tamanho do transmissor e no maior número de posições do dimmer da luz, a qual só poderá ser incandescente.

No controle da Arno, a transmissão dos comandos é por rádio-frequência, ou seja o controle não precisa ser direcionado para o ventilador e chega até a atravessar uma parede.
Se você tiver dois ou mais aparelhos da Arno, os controles deverão ser ajustados para que as frequências sejam diferentes e não interfiram nos aparelhos de outros cômodos.

Funções dos números no módulo receptor:
1 - Neste terminal você ligará o fio do retorno da lâmpada (fase).

2 -  Neste terminal você ligará o Neutro.

3  e 4 - Nestes terminais você ligará os fios da luminária do ventilador.

6 - Neste terminal você ligará o fio correspondente ao comum do motor. O motor tem 3 fios. Dois são da mesma cor e um é de cor diferente. O de cor diferente é o comum do motor.

5 e 7 - Nestes terminais você ligará os dois fios do motor de mesma cor e também o capacitor. O capacitor ficará ligado em paralelo com os dois fios.
Se ao ligar o ventilador a direção do vento estiver em desacordo com as teclas do controle remoto, inverta estes dois fios.

Funcionamento:
Ao entrar no quarto, acione o interruptor e a lâmpada do ventilador acenderá na intensidade máxima.

A partir deste momento você poderá controlar a luz ou o ventilador a seu gosto.

O controle possui também timer para desligamento da lâmpada e  timer para desligamento do ventilador.

Transformando um ventilador com controle de parede em  um ventilador com controle remoto:
- Compre um controle remoto (transmissor e receptor);

- Retire o controle de parede e instale um interruptor simples nos fios correspondentes para o acionamento da luz (fase e retorno);

- Isole os fios correspondentes ao motor;

- Se o controle de parede tiver um capacitor com 3 fios, retire o capacitor e junte os fios verde e preto e coloque-o em paralelo com os fios do motor, na mesma caixa da parede ou leve-o para ser instalado no teto, no receptor. Ficar na caixa ou levar para o teto dá no mesmo (o capacitor ficará em paralelo com os fios do motor);

- Se o controle de parede for rotativo ou deslizante, o capacitor já estará no teto, em paralelo com os fios do motor;

- Desligue o fio de retorno da lâmpada e ligue-o no terminal 1;

- Separe o outro fio da lâmpada que normalmente fica ligado ao comum do motor e ao neutro, e ligue os dois fios da luminária do ventilador nos terminais 3 e 4;

- Ligue o fio neutro no terminal 2;

- Ligue o fio comum do motor no terminal 6;

- Ligue os fios do motor nos terminais 5 e 7.

Observação:
Como os terminais no módulo receptor são bem próximos uns dos outros, cuidado para que pontas dos cabos flexíveis não causem curto-circuito.

Inscreva-se no Canal do YouTube Gilson Eletricista

Autor do texto e das fotos:
Gilson Carlos Pessanha
