A instalação de um ar condicionado Split irá gerar uma pequena obra no cômodo onde for instalado, porque a parede terá de ser cortada para embutir o cabo de alimentação com 220 volts, o tubo de cobre com gás e o dreno.
Mas e se o imóvel for alugado ou eu quiser fazer uma instalação provisória, sem ter que fazer obra e não ter que fazer acabamentos e pinturas, o quê fazer ?
Você poderá rapidamente, sem pó e com pouca despesa de material, instalar todas as conexões da parte interna (evaporadora) com a parte externa (condensadora) por intermédio de canaletas externas do sistema X, na medida de 70 mm x 70 mm.
Estas canaletas são em PVC, na cor branca e podem ser fixadas com parafusos e buchas.
Posteriormente, após você ter pago todas as despesas com a compra da máquina, mão de obra do eletricista e instalador do Split, você poderá contratar um pedreiro, retirar as canaletas e embutir o chicote branco na parede.
Nas fotos anexas, como o cliente não tinha 220 volts em sua residência (instalações monofásicas), optei por instalar um transformador de 127 volts para 220 volts de 3000 Va, tendo em vista o Split ser de 12000 Btus.
Para Split de 7500 Btus: 2000 Va
Para Split de 12000 Btus: 3000 Va
Para Split de 18000 Btus: 4000 Va
Para Split de 21000 Btus: 5000 Va
Na canaleta superior em direção a evaporadora, deve ser feito um pequeno declive, ou seja ela não poderá ficar nivelada, porque a água recolhida pela mangueira deverá fluir com facilidade para ser direcionada para o exterior.
Observação:
Sempre que não estiver utilizando o ar condicionado Split ou de janela com transformador, mantenha o disjuntor desligado para não haver aquecimento no transformador.
Perguntas dos leitores:
Como compensar o pico de corrente de um ar condicionado ?
No caso da utilização de transformadores eles deverão ter a especificação não em Watts e sim em Va.
Nos ar condicionados Split Inverter, esta compensação é feita internamente pela própria fonte do aparelho.
Nos ar condicionados de janela, você deve evitar ligar o aparelho estando o seletor na posição de refrigeração, porque o ventilador e o compressor entrarão simultaneamente em funcionamento.
O circuito elétrico composto por fios e disjuntor deverá prever este pico momentâneo de corrente.
Ou você utiliza um disjuntor de uso geral com capacidade maior ou você utiliza um disjuntor menor próprio para motores, o qual possui um retardo no desarme e corrente menor (ideal), Din Classe C.
Qual a marca da canaleta ?

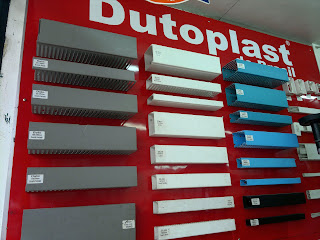

Dutoplast nas medidas mínimas de 70 mm x 70 mm (pode se maior, por exemplo 80 mm x 80 mm) e são vendidas em lojas de ferragens ou de materiais elétricos com comprimento de 2 metros.
Você poderá serrá-las facilmente com uma lâmina de arco de serra, pois são de PVC.
Autor do texto e das fotos:
Gilson Carlos Pessanha
Mas e se o imóvel for alugado ou eu quiser fazer uma instalação provisória, sem ter que fazer obra e não ter que fazer acabamentos e pinturas, o quê fazer ?
Você poderá rapidamente, sem pó e com pouca despesa de material, instalar todas as conexões da parte interna (evaporadora) com a parte externa (condensadora) por intermédio de canaletas externas do sistema X, na medida de 70 mm x 70 mm.
Estas canaletas são em PVC, na cor branca e podem ser fixadas com parafusos e buchas.
Posteriormente, após você ter pago todas as despesas com a compra da máquina, mão de obra do eletricista e instalador do Split, você poderá contratar um pedreiro, retirar as canaletas e embutir o chicote branco na parede.
Nas fotos anexas, como o cliente não tinha 220 volts em sua residência (instalações monofásicas), optei por instalar um transformador de 127 volts para 220 volts de 3000 Va, tendo em vista o Split ser de 12000 Btus.
Para Split de 7500 Btus: 2000 Va
Para Split de 12000 Btus: 3000 Va
Para Split de 18000 Btus: 4000 Va
Para Split de 21000 Btus: 5000 Va
Na canaleta superior em direção a evaporadora, deve ser feito um pequeno declive, ou seja ela não poderá ficar nivelada, porque a água recolhida pela mangueira deverá fluir com facilidade para ser direcionada para o exterior.
Observação:
Sempre que não estiver utilizando o ar condicionado Split ou de janela com transformador, mantenha o disjuntor desligado para não haver aquecimento no transformador.
No canto da parede vemos o transformador de 127 volts para 220 volts.
Unidade externa (condensadora) do mini Split Springer de 12000 Btus.
Como compensar o pico de corrente de um ar condicionado ?
No caso da utilização de transformadores eles deverão ter a especificação não em Watts e sim em Va.
Nos ar condicionados Split Inverter, esta compensação é feita internamente pela própria fonte do aparelho.
Nos ar condicionados de janela, você deve evitar ligar o aparelho estando o seletor na posição de refrigeração, porque o ventilador e o compressor entrarão simultaneamente em funcionamento.
O circuito elétrico composto por fios e disjuntor deverá prever este pico momentâneo de corrente.
Ou você utiliza um disjuntor de uso geral com capacidade maior ou você utiliza um disjuntor menor próprio para motores, o qual possui um retardo no desarme e corrente menor (ideal), Din Classe C.
Qual a marca da canaleta ?
Dutoplast nas medidas mínimas de 70 mm x 70 mm (pode se maior, por exemplo 80 mm x 80 mm) e são vendidas em lojas de ferragens ou de materiais elétricos com comprimento de 2 metros.
Você poderá serrá-las facilmente com uma lâmina de arco de serra, pois são de PVC.
Autor do texto e das fotos:
Gilson Carlos Pessanha
Gilson Eletricista
Flamengo - Rio de Janeiro - Brasil
WhatsApp: (21) 99925-7935 TIM
Inscreva se no meu canal de vídeos no Youtube Gilson Eletricista
Flamengo - Rio de Janeiro - Brasil
WhatsApp: (21) 99925-7935 TIM
Oi Gilson.
ResponderExcluirEmbutir o duto, se no futuro houver um problema de entupimento...tera maior dor de cabeça né. quebrar tudo de novo.
Olá Luciana Costa,
ExcluirA maioria das instalações dos dutos para ar condicionado Split são embutidas e não apresentam defeitos de entupimento.
Caso haja algum entupimento na mangueira coletora da água condensada na evaporadora, ela poderá ser desentupida sem nenhum quebra-quebra.
Idem para a tubulação do gás.
Obrigado por sua visita e comentário no Blog.
Tenha um dia iluminado !
Que alivio!
ExcluirGilson, obrigada pela resposta, me deixou mega tranquila. Bom domingo...
Olá Luciana Costa,
ExcluirObrigado por seu comentário e visita no Blog.
Tenha um dia iluminado !
Olá Gilson, gostei dessa instalação. Vou fazer assim aqui em casa. Mas estou com um problema na instalação do meu split. Posso te adicionar facebook?
ResponderExcluirOlá Alex Ramos,
ExcluirPode me adicionar.
facebook.com/GilsonEletricista
Tenha um dia iluminado !
Prezado Gilson
ResponderExcluirComo faço para mudar comando de ventilador de teto que é feito através de corrente para a caixa de luz na parede? O ventilador é de 4 pás, 3 velocidades e capacitor de 3 terminais. Grato pela atençao.
Olá Hermes Valentim,
ExcluirA chave seletora de velocidades deverá ser deixada na posição da velocidade máxima.
A chave liga/desliga da lâmpada, deverá ser deixada na posição ligada.
No controle de parede, deverá chegar 1 fio para acendimento da lâmpada e 1 fio para comando do motor.
O controle deverá ser com dimmer.
Tenha um dia iluminado !
Boa tarde Gilson. Primeiramente parabenizá-lo pelo excelente conteúdo que publica aqui, com várias dicas e fotos dos acontecimentos de seu dia a dia.
ResponderExcluirLendo este texto, me deparei com uma dúvida que tenho aqui: moro em casa alugada e só tem 110v aqui (até o chuveiro é 110v). Quero (e preciso, neste calor) muito um ar split, porém só 220v. Me falaram que se puxar um segundo fio direto do poste de energia, ficando 2x 110v, daria para ligar o ar sem o transformador.
Gostaria de ouvir sua ideia a respeito do que seria melhor e menos oneroso.
Ps.: Só não te chamo pq sou do Paraná.
Olá Fabricio Barboza,
ResponderExcluirTambém sou do Paraná - Ponta Grossa.
Minha cidade, há 50 anos atrás detinha o recorde de ser a maior produtora de caixões do Brasil.
Haja mortos.
Sim, com mais uma Fase diferente, vinda de qualquer lugar será formado os 220 volts.
Para trazer do poste para dentro, legalmente, deverá ser feito um pedido de aumento se carga e a troca do relogio de luz.
Se nao estou enganado a concessionaria de luz do Paraná é a Copel.
Tenha um dia iluminado !
