Olá amigos e leitores do Blog do Gilson Eletricista.
Recentemente fui chamado para resolver algumas instalações elétricas em um pequeno quarto de 3 metros x 4 metros de área e altura de 3 metros.
A cliente queria adaptar este pequeno cômodo para que sua sobrinha, vinda de Manaus, pudesse dormir e estudar.
Um marceneiro sugeriu a instalação de uma cama suspensa, com acesso por uma escada de madeira.
O interruptor do ponto de luz fica ao lado da porta de entrada.
E quando a menina estiver em cima, como apagar ou acender a luz ?
E como comandar um ventilador de parede ?
É claro que poderíamos cortar as paredes e embutir os conduits com os respectivos interruptores paralelos, porém isto iria gerar uma pequena obra, seguida de pinturas.
O tempo era curto e a menina já estava para chegar...

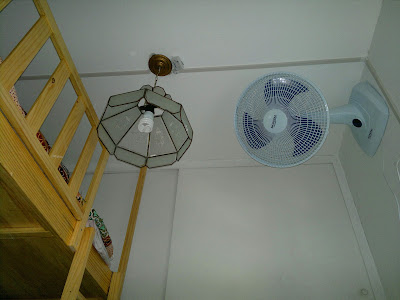

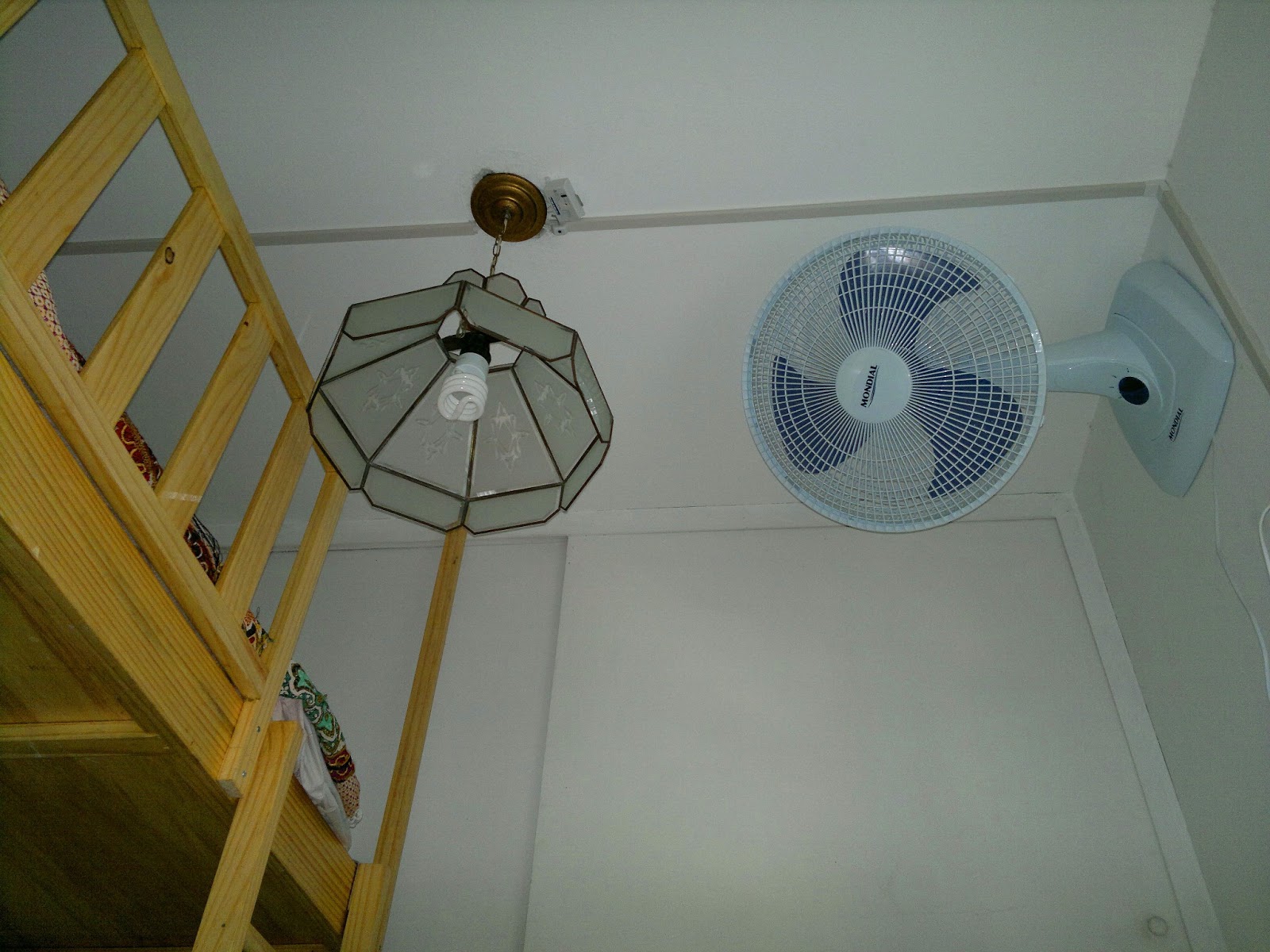

Resolvi instalar um pequeno lustre no ponto de luz.
Neste mesmo ponto de luz instalei um módulo receptor do controle remoto LS para ventilador de teto.
Deste mesmo ponto de luz utilizando canaleta adesivada, levei para o lado da cama suspensa um circuito de tomada.
Para o outro lado, também utilizando canaleta adesivada, levei um circuito elétrico para comandar uma tomada elétrica, onde foi plugado um ventilador de parede oscilante.
Estes dois fios deste circuito de comando foram ligados nos bornes para o comando de um ventilador de teto (comum do motor e ventilação).
A chave seletora do ventilador de parede foi deixada na posição de velocidade máxima.
Testando a instalação:
Ao entrar no cômodo, a menina apanha o controle remoto LS e acende a lâmpada do lustre.
Se quiser liga o ventilador e através do dimmer, controla a velocidade.
Ao subir para a cama suspensa, poderá ligar ou desligar o ventilador de parede.
Poderá apagar, ligar e graduar o nível de luz, caso esteja usando uma lâmpada incandescente.
Instalação simples, rápida, sem poeira, sem quebra-quebra, sem cheiros e bem versátil.
Gostaram ?
Comentário Pessoal:
Você poderá utilizar um controle LS para comandar 1 circuito com lâmpadas (pelo comando da Luz) e outro circuito com lâmpadas pelo comando do ventilador, respeitando a potência máxima.
Na saída do módulo receptor, por exemplo, você poderá instalar um contactor e comandar um ar condicionado, uma bomba de água, etc...
A imaginação e a criatividade não tem limites.
Estes tipos de utilização foram desenvolvidas criativamente para os nossos clientes e leitores.
Autor do texto e da foto:
Gilson Carlos Pessanha
Recentemente fui chamado para resolver algumas instalações elétricas em um pequeno quarto de 3 metros x 4 metros de área e altura de 3 metros.A cliente queria adaptar este pequeno cômodo para que sua sobrinha, vinda de Manaus, pudesse dormir e estudar.
Um marceneiro sugeriu a instalação de uma cama suspensa, com acesso por uma escada de madeira.
O interruptor do ponto de luz fica ao lado da porta de entrada.
E quando a menina estiver em cima, como apagar ou acender a luz ?
E como comandar um ventilador de parede ?
É claro que poderíamos cortar as paredes e embutir os conduits com os respectivos interruptores paralelos, porém isto iria gerar uma pequena obra, seguida de pinturas.
O tempo era curto e a menina já estava para chegar...
Resolvi instalar um pequeno lustre no ponto de luz.
Neste mesmo ponto de luz instalei um módulo receptor do controle remoto LS para ventilador de teto.
Deste mesmo ponto de luz utilizando canaleta adesivada, levei para o lado da cama suspensa um circuito de tomada.
Para o outro lado, também utilizando canaleta adesivada, levei um circuito elétrico para comandar uma tomada elétrica, onde foi plugado um ventilador de parede oscilante.
Estes dois fios deste circuito de comando foram ligados nos bornes para o comando de um ventilador de teto (comum do motor e ventilação).
A chave seletora do ventilador de parede foi deixada na posição de velocidade máxima.
Testando a instalação:
Ao entrar no cômodo, a menina apanha o controle remoto LS e acende a lâmpada do lustre.
Se quiser liga o ventilador e através do dimmer, controla a velocidade.
Ao subir para a cama suspensa, poderá ligar ou desligar o ventilador de parede.
Poderá apagar, ligar e graduar o nível de luz, caso esteja usando uma lâmpada incandescente.
Instalação simples, rápida, sem poeira, sem quebra-quebra, sem cheiros e bem versátil.
Gostaram ?
Comentário Pessoal:
Você poderá utilizar um controle LS para comandar 1 circuito com lâmpadas (pelo comando da Luz) e outro circuito com lâmpadas pelo comando do ventilador, respeitando a potência máxima.
Na saída do módulo receptor, por exemplo, você poderá instalar um contactor e comandar um ar condicionado, uma bomba de água, etc...
A imaginação e a criatividade não tem limites.
Estes tipos de utilização foram desenvolvidas criativamente para os nossos clientes e leitores.
Autor do texto e da foto:
Gilson Carlos Pessanha
