Como aumentar a qualidade sonora do seu Micro System.

Olá nobres amigos e iluminados leitores do Blog do Gilson Eletricista.

A audição humana tem a capacidade de reconhecer sons cujas frequências estejam na faixa de 20 hz  (graves) até 20.000 hz (agudos).


Com o passar dos anos, a membrana do tímpano vai perdendo a sua elasticidade e passamos a ter dificuldade em ouvir os sons médios.


Para compensar esta dificuldade, aumentamos cada vez mais o volume dos aparelhos de som caseiros, os chamados micro system. Estes aparelhos costumam ter duas ou três caixas de som.
Nestas caixas o destaque maior é para o grave e os agudos. Com o volume na posição central o som já começa a apresentar distorções.


Você mesmo poderá melhorar a qualidade sonora do seu equipamento.

Vá até uma loja especializada em alto falantes e compre:
02 cornetas com drivers para som médio de 50 watts x 8 ohms;
02 capacitores de poliester de 6,8 MF x 250 volts;
02 pedaços de fio paralelo polarizado para som com 1 metro cada;
fita isolante ou  2 pares de conectores com parafusos.


Você irá ligar cada corneta em paralelo com cada caixa de som, sendo que o capacitor deverá ficar em série com o terminal positivo da corneta, ou seja ligue o fio negativo da corneta com o fio negativo da caixa de som e ligue um terminal do capacitor no terminal positivo da corneta e o outro terminal do capacitor no fio positivo da caixa de som.

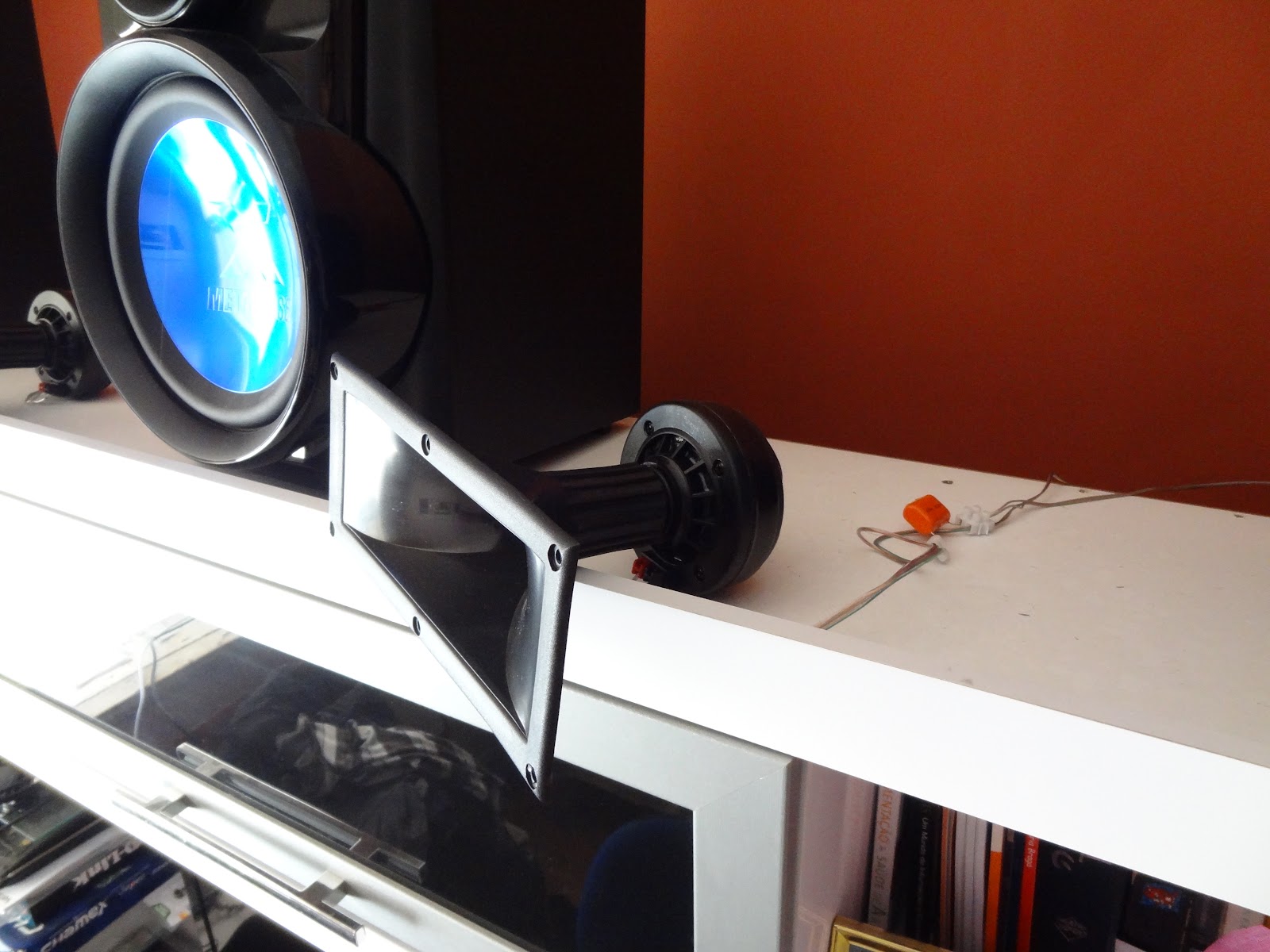

A corneta não vibra e dispensa estar fixada, podendo ficar apoiada em qualquer superfície.

As frequências médias passarão pelo capacitor e serão reproduzidas com perfeição e nitidez pela corneta.

O capacitor bloqueia as demais frequências, as quais serão reproduzidas pelos outros alto falantes apropriados.


Agora, você passará a ouvir detalhes da voz e dos instrumentos de sopro.

O ponto alto da nossa audição é justamente nas frequências médias.

O volume do aparelho, mesmo em suas posições mínimas, possibilitará um som de alta qualidade e sem nenhuma distorção.


Os músicos chamam esta faixa média de ¨O brilho do som¨.


Obs:
Se você possui um home theater com 5 ou 7 caixas de som, você não precisará fazer nada do descrito acima.

Perguntas dos leitores:
Qual é o negativo da corneta ?
O borne negativo é da cor preto e tem a letra N ou o simbolo -
O borne positivo é da cor vermelho e tem a letra P ou o simbolo +

Onde ligar o capacitor na corneta. No positivo ou no negativo ?
No positivo.




Autor do texto e das fotos:
Gilson Carlos Pessanha
MyFreeCopyright.com Registered & Protected











Visite e curta a minha página no facebook.com/GilsonEletricista

28 comentários:

  1. gilsom existia uma ligação antiga q meu pai quando trabalhava na assisténia tecnica usava para aumentar o volume de corneta e twiter v cpode me dizer como era feito ,pois perdi o papel com esquema de ligação e se não me engano xeiste pro grave tambem né ? dese já te agradeço e tenha uma boa noite e um maravilhoso dia

    ResponderExcluir
    Respostas
    1. Olá Berola,
      Os divisores de frequência para os graves, médios e agudos são de dois tipos:
      - Passivos
      - Ativos

      Nos passivos, as frequências são atenuadas e desviadas.
      Nos ativos, além de serem atenuadas e desviadas, também podem ser aumentadas separadamente
      Eu não possuo este esquema.
      Se algum leitor puder ajudar, favor publicá-lo.
      Tenha um dia iluminado !

      Excluir
  2. Ola, gostaria de saber se eu posso fazer isso tambem em um mini system Sony Mhc-rg444s 360W/Rms , sem ter perigo de queimar ??? e as cornetas tem que ser de 50 Rms x 8 ohms ?, eu não entendo muito de som e estou querendo ligar 2 cornetas no meu mini system e estou com medo de queimar a saida do som, sera que tem algum problema se eu ligar ??? valeu, e obrigado.

    ResponderExcluir
    Respostas
    1. Olá Lucas,
      Você poderá acrescentar uma corneta de qualquer potência e impedância (uma em cada saída) através do capacitor de poliester metalizado.
      Esta ligação não afetará a impedância final que é dada pelo alto falante de graves e não queimará e nem forçará o amplificador de qualquer marca.
      Tenha um dia iluminado !

      Excluir
  3. Este comentário foi removido pelo autor.

    ResponderExcluir
  4. Olá gilson
    o senhor poderia me dizer se e possível fazer esse esquema em um lg cm8430 1350w/rms e se podem ser usadas ccornetas com drivers mais fortes sem ter perigo de causar danos no aparelho ?

    Obrigado,abraço!

    ResponderExcluir
  5. Olá João Mello,
    Já instalei cornetas maiores em uma academia de ginástica e o som e a voz do microfone do professor ficaram bem nítidas.
    Sem problemas.
    Tenha um dia iluminado !

    ResponderExcluir
  6. Trocando os capacitores de saídas do system a potência muda também.

    ResponderExcluir
  7. Olá Henderson Carvalho,
    Os capacitores atuarão como um divisor de frequência passivo.
    Logo, a potência não será alterada.

    ResponderExcluir
  8. Olá Gilson,
    Queria saber se tem outro jeito de aumentar a potencia
    do meu mini system ? ele e da Phico e tem 800W RMS .

    ResponderExcluir
  9. Olá Andreluiz Araujo,
    Cada aparelho tem um projeto eletrônico com pré-amplificação e amplificador de potência especificos e não vejo possibilidade.
    Caso alguém, especializado em eletrônica souber, deixe a dica no campo dos comentários.
    Tenha um dia iluminado !

    ResponderExcluir
  10. bom Gilson estava aqui na internet procurando como colocar corneta no mini system da Samsung de 420 RMS que comprei a pouco tempo não uso ele muito para ouvir música mas para microfone queria saber se eu posso ligar duas corneta de 100 RMS cada com capacitor de poliéster de 6,8 MF x 250 v você me indicaria?? Ficária bom? Sem risco de Queimar? Desde já agradeço pela resposta.. Gustavo

    ResponderExcluir
  11. Ou duais de 50 RMS com capacitor poliéster de 6,8 MF x 250. Pós não quero explorar muito o mini system, apenas melhorar um pouco os medios sabe.

    ResponderExcluir
  12. ola gilson tenho um mini systemde 440 RMS. quero saber se posso ligar 1 corneta de 50 watts /8ohms +capacitor numa das caixas e na outra quero colocar uma super tweeter de 100 watts /8ohms + capacitor ??? agradeço se vc puder me ajudar gilson !!!

    ResponderExcluir
  13. olá bom dia,olha amigo eu tenho um mini systen de 90 watts RMS da Aywa,muito potente nem parece ser apenas 90 watts,uso ele com 2 alto falantes selenium de 12 centimetros nas caixas mas mesmo assim quando ta num volume alto e com I Bass ligado os fenes xiam,eu quero poder melhorar o audio,o que vc me indicaria a fazer?tbm quero ganho de graves.tenha um ótimo dia.

    ResponderExcluir
  14. ola gilson tenho um microsystem mod, sony hcd-gpx33 1000 w RMS tem como melhorar a potencia

    ResponderExcluir
  15. ola gilson tudo bem queria te fazrt uma pergunta porq tenho um mini sistem lg de 2900 rms e queria coloca 3 jarao sera q guenta? ?

    ResponderExcluir
  16. ola gilson, tenho um mhc gtx888 da sony gostaria de ligar 2 super tweeter nele da certo ,como q eu ligo?

    ResponderExcluir
  17. ola gilson, tenho um mhc gtx888 da sony gostaria de ligar 2 super tweeter nele da certo ,como q eu ligo?

    ResponderExcluir
  18. Irmão eu tenho um mini system lg 560 rms e ele bate muito e tem pouca voz !
    Qual a melhor corneta que vc me indica ?

    ResponderExcluir
  19. Olá Gilson tenho um Microsystem lg cm8430 de de 1350rms gostaria de saber q poderia estalar mais duas caixas nele e ele suportaria sem danificado a saída.

    ResponderExcluir
  20. Olá Gilson tenho um Microsystem lg cm8430 de de 1350rms gostaria de saber q poderia estalar mais duas caixas nele e ele suportaria sem danificado a saída.

    ResponderExcluir
  21. amigo, posso tirar um dúvida?
    Eu tenho um mini sytem com duas caixas, quero ligar um tweeter extra apenas, eu ligo o positivo e negativo em apenas uma caixa, ou ligo o positivo em uma caixa e o negativo em outra caixa, estou usando um capacitor

    ResponderExcluir
  22. Olá Luiz Felipe Megda,
    Positivo e negativo na mesma caixa de som.
    Tenha um dia iluminado !

    ResponderExcluir
  23. Olá Luiz Felipe Megda,
    Positivo e negativo na mesma caixa de som.
    Tenha um dia iluminado !

    ResponderExcluir
  24. Olá Gilson tenho um LG 9940 de 2.800 rms gostaria de ligar 2 cornetas e 2 super tweeter tem algum problema!

    ResponderExcluir
  25. Olá Pedroenrique,
    Sem problemas.
    Para os super tweeters um capacitor de 2 ou 2,2 uF x 250 volts poliester para cada um.
    Tenha um dia iluminado !

    ResponderExcluir
  26. Olá Pedroenrique,
    Sem problemas.
    Para os super tweeters um capacitor de 2 ou 2,2 uF x 250 volts poliester para cada um.
    Tenha um dia iluminado !

    ResponderExcluir
