Como trocar um capacitor com 3 fios no controle de velocidade do ventilador de teto ?

No controle de velocidade do ventilador de teto, que tem um capacitor com 3 fios soldados na chave seletora de velocidades, esta chave determina as 3 velocidades fixas da seguinte maneira:

Este capacitor, na verdade, não é um capacitor simples, mas sim um capacitor duplo.

Dentro do seu encapsulamento existem 2 capacitores:
um de 2,5 Mf (para a velocidade mínima).
um de 6,0 Mf (para a velocidade média).

Como é obtida a velocidade máxima ?
A chave seletora colocará em paralelo os dois capacitores, resultando uma capacitância final igual a soma das duas capacitâncias, ou seja 8,5 Mf.

O fio vermelho é comum aos dois capacitores.

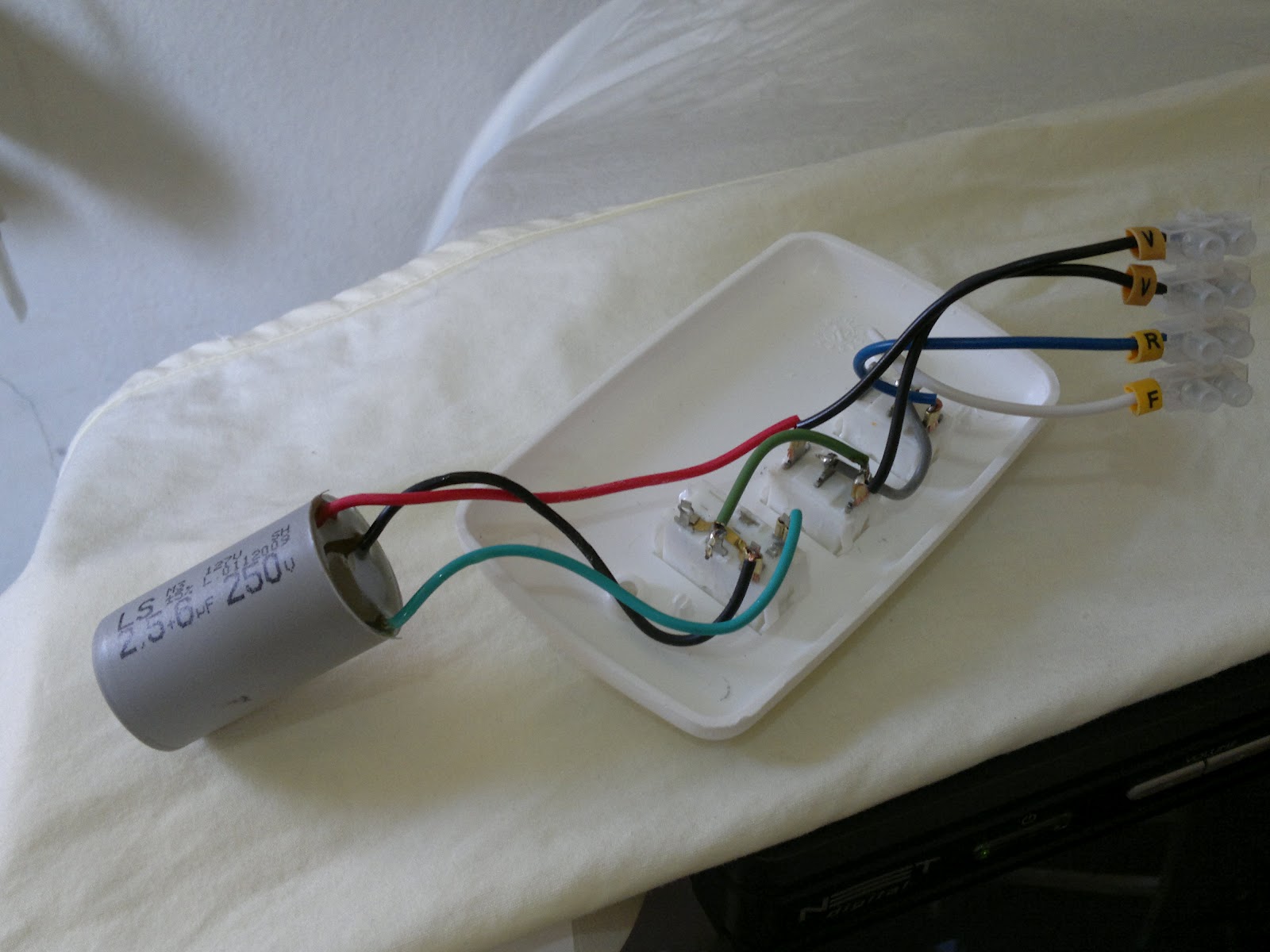

MARGIRIUS-CTRL-110VPosição da chave seletora e cores dos fios dos capacitores:
- Chave seletora na posição ventilação mínima: fio vermelho e fio preto = capacitor de 2,5 Mf.
- Chave seletora na posição ventilação média: fio vermelho e fio verde = capacitor de 6,0 Mf.
- Chave seletora na posição ventilação máxima: fio vermelho e fio preto + fio verde= capacitor de 8,5 Mf.

Para trocar o capacitor defeituoso:
Corte os fios próximo ao corpo do capacitor e emende ou conecte os fios do novo capacitor, seguindo as mesmas cores e, muito importante, use um capacitor com os mesmos valores de capacitância do capacitor retirado.

Onde comprar um controle com capacitor com 3 fios ?
É mais fácil encontrar o capacitor, mas o controle também é vendido em lojas de ferragens e lojas especializadas em peças para ventiladores.
Muito importante !
Se você vai substituir o seu antigo controle de parede, rotativo ou deslizante, retire o capacitor com 2 fios que está instalado no motor.
Se você não retirá-lo, a capacitância do capacitor de cima se somará ao capacitor de baixo e o motor queimará.
Já fui em uma residência, na qual já era o terceiro ventilador queimado.
O instalador substituia o ventilador e o controle de parede e não verificou que o capacitor estava instalado acima do teto de gesso.
Ao retirar um ventilador o capacitor tem que ser retirado.
Se não está na caixa de luz, não está junto ao motor, está em algum lugar.
Quando se coloca um armário de roupas, na frente do ponto onde ficava localizado o interruptor, é comum os marceneiros, deslocarem este ponto para a lateral do armário e colocarem uma placa de madeira aparafusada. ou pregada no fundo do armário.
Quando alguém vai instalar um ventilador de teto, pode optar por colocar o capacitor dentro deste buraco na parede e ao recolocar a madeira no mesmo local, ninguém verá o capacitor.
Ao se mudar, o novo morador resolverá instalar um ventilador de teto.
Só que o pessoal da mudança, normalmente, retira o ventilador e deixa o controle instalado com uma lâmpada pendurada no teto.
Se o instalador não abrir a caixa para fazer uma inspeção visual e confirmar a existência do capacitor antigo e instalar o novo ventilador com o seu capacitor, todos os ventiladores queimarão sucessivamente.

Se eu não encontrar o capacitor com 3 fios para substituir. O quê fazer ?
Substitua o controle inteiro, porém com o mesmo tipo de capacitâncias do original.

Se eu não encontrar o controle inteiro com as mesmas características. O quê fazer ?
Compre um controle de ventilador de teto com controle de velocidade rotativo ou deslizante.
Compre um capacitor de 2 fios com capacitância igual a soma dos 2 capacitores, ou seja 8,5 Mf (serve 8 Mf, vai rodar um pouco mais devagar ou 10 Mf, vai rodar um pouco mais rápido).
Não use 12 Mf ou mais, pois poderá queimar o motor do ventilador.
Os capacitores deverão ter a mesma voltagem do original, que na verdade é o isolamento máximo suportado pelo isolamento das placas do interior do capacitor.
Se não tiver espaço na caixa da parede, coloque este novo capacitor, na caixa do teto, ligado em paralelo com os fios do motor.

Observação:
O mau uso é que costuma estragar o capacitor.
Mudar o sentido da direção do vento, sem parar o ventilador, é a causa mais comum do desgaste do capacitor.
Tenho 2 ventiladores de teto em minha residência com mais de 25 anos de uso e nunca precisei trocar os capacitores.

Perguntas dos leitores:
Em um ventilador de teto, o quê é  ¨fio comum¨ ?
Fio comum é um fio que é compartilhado por dois circuitos ou por dois componentes, por exemplo, no caso do capacitor com 3 fios, o fio vermelho é comum aos dois capacitores.

Quer ler mais sobre este tema de ventilador de teto ?
Vá até a coluna ¨Marcadores¨ e clique em ¨Ventilador de teto¨.
Todas as postagens aparecerão em sequência.
Boa leitura !






Autor do texto e da foto:
Gilson Carlos Pessanha
MyFreeCopyright.com Registered & Protected








Dark Thanks For The Add Comments
Obrigado por sua indicação e comentário
Visite minha página no facebook.com/GilsonEletricista

205 comentários:

  1. Gilson gostaria de uma ajuda tua! o capacitor do meu ventilador fica no interruptor e são de três fios, porem ele estava muito lento com o capacitor de ( 1,5 + 2,5uf 250vac ) , não estava ventilando nada,por isso troquei o capacitor por um mais potente com ( 3 + 4uf 250 vac) no entando acho que foi muita potencia para o motor e apareceu um cheiro de queimado, dai eu comprei outro capacitor pois o rapaz da loja disse que o problema não era o capacitor que era fraco e sim que ele estava descarregado, então comprei outro com a mesma potencia ( 1,5 + 2,5uf 250vac ) porem o capacitor que comprei agora não esta com as mesmas cores de fios, ou seja, o que esta no ventilador é: preto, vermelho e verde, e esse que comprei agora é: preto, vermelho e branco! embora os fios sejam de cores diferentes aqui no capacitor mostra a mesma potencia do capacitor que tinha os fios VERMELHO VERDE E PRETO, essa diferença de cores de feios, implica em alguma coisa?

    ResponderExcluir
    Respostas
    1. Olá Renato,
      Ao substituir o capacitor original pelo de 3 + 4 Mf você dobrou os valores das capacitâncias e o motor ficou submetido a um aumento de 100% na temperatura do funcionamento normal.
      O cheiro de queimado percebido foi o derretimento do verniz de isolamento dos enrolamentos do motor.
      A diferença das cores no novo capacitor é porque o fabricante é outro. Tudo indica que no lugar da cor verde foi usada a cor branca, mas o ideal seria utilizar um capacímetro digital para confirmar o valor dos capacitores e se a cor vermelha corresponde ao terminal comum aos dois capacitores.
      Caso você não tenha este aparelho, vá até uma loja de eletrônica e peça para o técnico identificar ou confirmar as capacitâncias do novo capacitor.
      Se quiser tentar ligar e as cores forem totalmente contrárias o máximo que acontecerá será:
      - a velocidade fraca ficará invertida com a média ou;
      - você só terá uma velocidade fraca ou;
      - você só terá uma velocidade média.
      Vamos torcer para que o motor não tenha entrado em curto e
      Tenha um dia iluminado !

      Excluir
  2. Valeu Gilson, mas será que esse cheiro do verniz queimando, depois passa? permitindo assim que eu deixe o capacitor de 3 + 4 MF ??? ou será melhor trocar pelo capacitor com 1,5 + 2,5mf ???

    ResponderExcluir
    Respostas
    1. Volte para o capacitor original o mais rápido possível, antes que o motor entre em curto e possa até causar um princípio de incêndio em sua casa.
      Tenha um dia iluminado !

      Excluir
  3. Em tempo, leia também outro post sobre este assunto de poder ou não aumentar o valor original do capacitor.
    dicasdogilsoneletricista.blogspot.com.br/2012/07/posso-colocar-um-capacitor-de-12-mf-ou.html
    Tenha um dia iluminado !

    ResponderExcluir
  4. gilson todo o problema estava mesmo nas cores do fio do capacitor, o capacitor estava com a potencia correta, mas os fios errados, entao comprei outro capacitor com as 3 cores verde vermelha e preto, e funcionou perfeitamente a velocidade do ventilador esta otimo, valeu mesmo, tu me ajudou muito!

    ResponderExcluir
  5. Gostaria de convidar a todos os amigos e leitores que diariamente nos prestigiam com suas visitas, que curtissem a minha página no Face book: facebook/Gilson Eletricista.
    Tenha um dia iluminado !

    ResponderExcluir
  6. Este comentário foi removido pelo autor.

    ResponderExcluir
  7. Caro Gilson,
    Tenho um ventilador que está rodando fraquinho na velocidade mais forte (na média e mínima, quase não roda). Abri a caixinha do interruptor e peguei os dados do capacitor (estou supondo que seja ele o culpado). A especificação dele é: 1,3 + 1,7 uF +- 10% 400Vac.
    Gostaria de saber se posso trocar por algum similar caso não encontre exatamente igual (aqui em Brasília as coisas são bem difíceis de se encontrar). Qual você recomendaria?? Desde já, agradeço a sua atenção

    ResponderExcluir
    Respostas
    1. Olá Lual,
      Nos filmes de mistério o mordomo é sempre o culpado.
      Nos problemas com velocidade lenta nos ventiladores de teto, normalmente o suspeito e culpado é o capacitor.
      Sua suposição está correta.
      Para continuar com o seu atual controle de 3 velocidades fixas (mínima, média e forte) o capacitor deverá ser exatamente este, porque como as capacitâncias são muito pequenas, qualquer aumento mesmo na casa dos decimais, poderá resultar em um valor final maior que 3uF.
      Caso não encontre, sugiro comprar um controle rotativo (sem o capacitor de 3 fios) e comprar um capacitor com dois fios e colocá-lo em paralelo com os dois fios do motor na canopla do teto.
      As opções de capacitores com dois fios são:
      3 uF x 400 Vac
      ou dois capacitores ligados em paralelo:
      1,5uF x 400 Vac com 1,5uF x 400 Vac = 3 uF x 400 Vac
      1 uF x 400 Vac com 2 uF x 400Vac = 3 uF x 400 Vac
      1,3 uF x 400 Vac com 1,7 uF x 400 Vac = 3 uF x 400 Vac
      Observação importante:
      Qualquer associação em paralelo ou em série não deverá ultrapassar a capacitância final de 3 uF.
      A voltagem do capacitor de 250 Vac não serve para a sua cidade. Tem que ser 400 Vac.

      Tenha um dia iluminado !

      Excluir
  8. Caro Gilson, muitíssimo obrigado! Sua explicação foi bem clara e objetiva. Para mim, que sou um completo leigo no campo elétrico/eletrônico, servirá como um "guia". Infelizmente, não sei (e tenho medo de choques) de fazer a alteração no ventilador que você falou (colocar um capacitor de 2 fios em paralelo, com os dois fios do motor na canopla do teto). Terei de buscar ajuda com um eletricista. INFELIZMENTE, aqui em Brasília temos péssimos técnicos. Isso não é uma opinião minha... é fato constatado! Aqui, a grande maioria da mão de obra é formada por "entendidos" no assunto. Cobram caro e fazem um serviço sofrível! Aliás, por aqui, a única coisa que não falta é roubalheira e picaretagem.
    Voltando ao capacitor, acho muito difícil de encontrar um igual ao original. Aliás, pesquisei na internet e não encontrei nada parecido. Se tivesse encontrado, não me importaria de pedir por encomenda. De repente, compraria até mais de um, para guardar de reserva. Para fazer essa simples troca, meu pequeno conhecimento bastaria... :)
    O ventilador é novo. Tem, no máximo, ano e meio de uso!

    ResponderExcluir
  9. Novamente pedindo um auxílio...
    Como era de se esperar, NÃO encontrei o capacitor aqui em Brasília. Vendem apenas o de 1,5uF + 2,5uF.
    Depois de muito pesquisar na internet, encontrei uma loja (Marusa Ventilação) que vende um capacitor QUASE igual... muda apenas a voltagem. No caso, a especificação é: 1,3uF + 1,7uF 330Vac. Como você disse que a voltagem de 250 não serve para onde moro, minha pergunta é: 330Vac serve?!?
    Obrigado mais uma vez pela ajuda!

    ResponderExcluir
    Respostas
    1. Olá Lual,
      Seja bem vindo novamente !
      Este capacitor com voltagem de 330 Vac deverá resolver seu problema.
      O de 400 Vac tem uma margem maior de isolamento, porém devido a dificuldade de encontrá-lo, o jeito é instalar o de 330 Vac.
      Tenha um dia iluminado !

      Excluir
  10. Caro Gilson,
    Muito obrigado pelas informações esclarecedoras.
    A quem possa interessar, comprei um capacitor com a seguinte configuração nos fios: branco=comum; vermelho = capacitor menor e preto = capacitor maior.

    ResponderExcluir
  11. Olá Luiz Graciani,
    obrigado pelas informações.
    Nos sensores de presença, as cores dos 3 fios também não é padronizada e cada fabricante estabelece as suas próprias convenções, por isso é muito importante, antes de substituir um produto por outra marca diferente conferir a função dos fios.
    Tenha um dia iluminado !

    ResponderExcluir
  12. olá Gilson, mudei em uma casa que já tem ventilador, só que o mesmo só trabalhava com exaustor, retirei ele e vi que não tinha os dois fios do balanço,só tinha um e não encontrei capacitor, as cores dos fios são: preto/azul que são das lampadas e marrom, laranja e cinza, passei os fios do balanço liguei elas ao laranja e cinza e o marrom liguei com o preto no neutro, porem não funcionou, seria o caso de colocar um capacitor? ou existe ventilador que não precisa de capacitor?
    no aguardo

    ResponderExcluir
  13. http://cidaderiodejaneiro.olx.com.br/pictures/niteroi-instalador-ventilador-de-teto-9513-0259-iid-89885298# o modelo do ventilador é o de bronze que esta neste endereço

    ResponderExcluir
  14. Olá Ricardo Cesar,
    O ventilador Bonze com 5 pás e lustre com 5 lâmpadas, é um modelo com acionamento por correntes e a reversão do sentido do vento é feito em uma pequena chave no corpo do lustre, local este onde está localizado o capacitor.
    Nenhum ventilador de teto funciona sem o capacitor de partida.
    Tenha um dia iluminado !

    ResponderExcluir
  15. Gilson, primeiramente parabéns pelo Blog.

    Eu acabei de instalar um ventilador de teto novo no quarto do meu filho e ele possui capacitor de 3 fios na chave seletora. Instalei e está funcionando normalmente. Só que preciso fazer com que ele ligue apenas na VENTILAÇÃO pois meu filho de 3 anos não consegue desligá-lo sem colocar direto na EXAUSTÃO forçando assim o capacitor. Se fosse capacitor de 2 fios, era só cortar uma das pontas (a da EXAUSTÃO) e pronto, mas no de 3 fios não adiantou. Ao cortar o fio que está soldado na chave posição EXAUSTÃO desligou também a VENTILAÇÃO. se puder me ajudar agradeço. Abçs!

    ResponderExcluir
    Respostas
    1. Olá Rodrigo,
      não são só as crianças que fazem isso, as pessoas idosas e a gente mesmo quando estamos desatentos ou apressados.
      E a culpa, na verdade não é dos usuários e sim dos fabricantes, que eliminaram a chave liga-desliga do ventilador e passaram a usar a chave com 3 posições: ventilação-desliga-exaustão.
      Nos controles rotativos ou deslizantes o jeito é cortar e isolar o fio da exaustão e ficarmos só com a ventilação.
      O fato de cortar o fio da exaustão não interrompe o funcionamento da ventilação, porque o capacitor está lá em cima, junto ao motor.
      Já no controle com capacitor na placa, se você cortar qualquer dos fios do motor, isto equivalerá a ter retirado o capacitor e o motor não rodará.
      Para resolver, você terá de cortar o fio que está interligando o terminal central da chave seletora de velocidades com o terminal em que está ligado o fio do motor.
      Agora você cortará o fio do motor no terminal da chave seletora e religará este fio com o fio do terminal central da chave de velocidades.
      Resumidamente, no terminal exaustão da chave inversora não pode ter nenhum fio ligado.
      Se ao terminar de fazer esta mudança, ao invés de ficar com a ventilação, tiver ficado com a exaustão, basta inverter os dois fios do motor (na placa ou no teto).
      Procure não cortar os fios perto da solda das chaves, porque se um dia você quiser retornar as ligações originais, bastará religar fio com fio.
      Os conectores com parafusos de 4 mm² são excelentes para efetuar conexões, porque são pequenos e isolados.
      Na foto do controle no alto desta postagem, o terminal da chave inversora, que ficará sem função é o da direita.
      Em outra oportunidade vou fotografar esta mudança e colocar neste post.
      Tenha um dia iluminado !

      Excluir
    2. Gilson, tudo bom? Ontem o referido ventilador de teto com capacitor de 3 fios que vc me deu a dica de como "matar" a exaustão parou de funcionar de repente. Estava ligado no máximo e parou. Eu já revisei para ver se havia algum fio com mal contato ou rompido mas não achei. Como posso saber se o capacitor queimou? E se não for capacitor pode ser o quê? Abçs!

      Excluir
    3. Olá Rodrigo Madeira,
      Se o ventilador não está girando em nenhuma das 3 posições de velocidade, só restou o motor.
      Com a frequente comutação de ventilação para exaustão, ou vice-versa, sem esperar o motor parar, a queima do capacitor é o primeiro defeito a aparecer.
      O segundo é a queima do motor.
      Tenha um dia iluminado !

      Excluir
    4. Não gira em nenhuma das 3 posições. Eu não comuto ele para exaustão pois 'matei' a exaustão como vc ensinou, lembra? Motor pifado cheira a queimado? Vou ter que colocar outro capacitor para verificar se é o mesmo com defeito, certo? Obrigado mais uma vez!

      Excluir
    5. Olá Rodrigo Madeira,
      Motor queimado exala cheiro de queimado.
      A troca do capacitor não resolverá.
      Se o ventilador estiver na garantia, leve-o na assistência técnica.
      Se estiver fora de garantia, parta para a compra de um novo.
      Uma única mudança da chave seletora da direção do vento, sem esperar parar, já poderá afetar o isolamento do verniz do enrolamento do motor.
      Tenha um dia iluminado !

      Excluir
  16. Obrigado! Se puder colocar as fotos e num tutorial facilitará muito!

    ResponderExcluir
  17. Gilson.. ganhei um ventilador de teto a alguns meses, porem funcionava apenas em uma velocidade, que nem sei qual seria, pois na chave seletora só funcionava na posição max ou no min e com a mesma velocidade, substitui o capacitor do meu ventilador, por um capacitor identico ao original, mas continua com o mesmo problema o que poderia ser?

    ResponderExcluir
  18. Olá Adm,
    O capacitor é responsável pela velocidade máxima.
    Quem controla (diminuindo) esta velocidade máxima é o controle de velocidade (dimmer) que poderá ser rotativo ou deslizante,
    Quando este dimmer entra em curto, você só terá a velocidade máxima.
    Substitua o controle por um novo e já que trocou o capacitor original por outro igual, pode deixá-lo instalado, mas guarde o que retirou pois não está com defeito.
    Já que está com a mão na massa, ou melhor, no ventilador, retire o pó das aletas de ventilação e das pás; lubrifique os rolamentos com graxa branca de Lítio em spray; reaperte todos os parafusos e verifique o alinhamento das pás em relação ao teto.
    Feito isto, você terá realizado uma excelente manutenção corretiva e preventiva em seu ventilador.
    Tenha um dia iluminado !

    ResponderExcluir
  19. Gilson, comprei um controle remoto para meu ventilador e para testa-lo liguei na rede 1 e 2 coloquei a lampada 3 e 4 mas ela não acendeu, é preciso estar tudo ligado lampada e motor para funcionar ? obrigado att; Daniel bezerra

    ResponderExcluir
    Respostas
    1. Olá Daniel Havantajone,
      Não é preciso estar ligado motor e lâmpada no módulo receptor, para que ele funcione.
      Os comandos são independentes, você poderá usá-lo em um ventilador que não tenha lâmpada e também poderá usá-lo em qualquer luminária, respeitando os limites máximos de corrente: 200 watts para motor e 150 watts para lâmpadas.
      Sugestões para testes:
      Teste a lâmpada em outro bocal.
      Com uma lâmpada de teste, que consiste em um bocal e dois rabichos, teste a rede;
      Com a lâmpada de teste, ligue nos terminais 3 e 4 e acione o controle remoto.
      No módulo transmissor, verifique a polaridade das pilhas;
      Teste estas pilhas em outro aparelho ou troque as pilhas.
      Tenha um dia iluminado !

      Excluir
  20. Ola, Gilson!
    Por favor, comprei um ventilador de teto Latina com controle de parede, mas o controle é tão feio! Será que posso substitui-lo? Grata

    ResponderExcluir
    Respostas
    1. Olá Conmaffei,
      Quem ama o feio, bonito lhe parece, mas esse controle é realmente estranho.
      Você poderá substitui-lo por outro controle de parede com dimmer rotativo ou deslizante.
      Se optar pelo controle com capacitor acoplado, não se esqueça de retirar o capacitor que está junto ao motor.
      Nos outros controles alternativos você não terá a função de dimmer para a lâmpada. O resto é igual.
      Tenha um dia iluminado !

      Excluir
  21. Olá gilson,
    Comprei e instalei um ventilador Lorensid com capacitor de 3 fios na chave exatamente como este da foto dessa postagem, dai como a velocidade mais baixa é mto baixa e a velocidade média ficou incomodando por ser meio alta, comprei uma chave deslizante para trocar, mas o capacitor da chave deslizante é de 2 fios, como posso fazer a ligação substituindo a chave original com capacitor de 3 fios por esta chave deslizante com capacitor de 2 fios?
    Obrigado

    ResponderExcluir
    Respostas
    1. Olá Celso,
      Os ventiladores da marca Loren Sid, são os que eu mais instalo e são de excelente qualidade e funcionamento.
      Para substituir o controle de parede com capacitor acoplado por um controle com dimmer deslizante, você terá que instalar um capacitor de 2 fios em paralelo com os dois fios do motor.
      Este capacitor de dois fios deverá ter a capacitância igual a soma das duas capacitâncias impressas no corpo do capacitor com 3 fios.
      Dica:
      Você poderá aproveitar o capacitor com 3 fios, da seguinte maneira: corte os 3 fios e retire o capacitor da placa. Em seguida junte o fio preto com o verde. Com esta ligação você terá transformado o capacitor com 3 fios em um capacitor com 2 fios. Ligue-o em paralelo com os fios do motor (esta ligação é mais fácil de ser feita junto ao motor no teto). Se o sentido de direção do vento ficar contrário ao desenho da placa, inverta os dois fios do motor, na placa do controle de parede.
      Tenha um dia iluminado !

      Excluir
    2. Olá Gilson,
      é o Celso, estou logado em outra conta dai aparece como bacana.
      Bom,
      deu tudo certo, aproveitei o capacitor de 3 fios e coloquei o capacitor no ventilador e funcionou perfeitamente, juntei o verde com o preto e não deu erro, o que notei é que agora o ventilador ficou com o zumbido do motor bem mais alto do que antes, ficou bem intenso, mesmo em rotações baixas, ficou bem perceptível, isso pode ser pelo capacitor duplo? Se eu trocar por um capacitor da mesma medida mas único (2 fios) este zumbido pode melhorar? Antes de trocar a chave pela deslizante e não ter que juntar os capcitores (preto e verde) não havia este zumbido intenso.
      Obrigado pela ajuda.

      Excluir
    3. Olá Celso,
      Existem vários motores de ventiladores de teto, que ao utilizar controle com dimmer deslizante ou rotativo, apresentam zumbido nas baixas velocidades e nenhum zumbido na velocidade máxima.
      Não adiantará trocar o capacitor.
      Os ventiladores da marca Spirit só aceitam o controle capacitivo.
      Os da marca Loren Sid, tem dois tipos de tamanho de motor, uns aceitam outros não.
      Parece que o seu não aceita o controle com dimmer.
      É uma questão de projeto do aparelho.
      Se o zumbido estiver te incomodando, volte para o controle capacitivo que utiliza o capacitor de 3 fios.
      Tenha um dia iluminado !

      Excluir
  22. Olá Gilson,
    Minha dúvida é meio parecida com a do Celso. No caso a gente tinha um controle de velocidade que veio com o ventilador onde a velocidade era via chave seletora (lento, médio ou rápido) e tem lá o capacitor de 3 fios. Só que o quarto passou por reformas e danificaram o controle de velocidade. Como fizemos obras no quarto trocamos todas as tomadas de embutir e daí eu comprei um controle de velocidade pra ventilador da linha Nereya da marca Pial Legrand. O variador de velocidade é rotativo. Como seria feita a ligação? Eu não tenho as especificações do ventilador e do capacitor no momento, mas posso olhar. O controle de velocidade só informa: Tensão 127V, Frequência 50/60Hz e Potência 40W a 160W. Obrigado!

    O conjunto de controle de ventilador pode ser visto aqui: http://www.piallegrand.com.br/sites/piallegrand.com.br/files/images/produtos-e-solucoes/catalogo_2010_nereya.pdf

    ResponderExcluir
    Respostas
    1. Olá Renato Krohling,
      quando os profissionais não são cuidadosos, fazem a parte deles, mas estragam ou danificam outra parte.
      É o pintor que suja o móvel, é o marceneiro que suja a parede, etc.
      Como o controle de velocidade de parede da marca Nereya, é com dimmer, você terá que colocar um capacitor em paralelo com os dois fios do motor.
      A mesma dica que eu dei para o Celso, também servirá para você, no caso do capacitor.
      O fio Fase deverá ser ligado no borne do meio do interruptor da luz e também em um dos bornes (ou fio) do módulo do dimmer.
      O fio Retorno da lâmpada deverá ser ligado em um dos bornes da extremidade do interruptor da luz.
      O outro borne (ou fio) do dimmer deverá ser ligado no borne central do módulo de inversão da direção do vento.
      Nos bornes restantes do módulo de inversão da direção do vento, você deverá ligar os fios do motor.
      O capacitor, provavelmente, não caberá na caixa de luz, porque os 3 módulos do novo controle são grandes, e você terá que ligá-lo em paralelo com os dois fios do motor, junto ao ventilador, no teto.
      Estas ligações são simples de serem feitas.
      Breve colocarei fotos, pois uma foto vale por mil palavras
      Tenha um dia iluminado !

      Excluir
    2. Olá Gilson, muito obrigado pela resposta! Quanto ao espaço na caixa realmente não caberá junto com o controle do ventilador mas quanto a isso não terei problemas pois como você mesmo disse posso colocar junto ao ventilador ou ainda há uma outra caixa a centímetros dessa do controle, então poderia colocar o capacitor ali também né. Fotos realmente seriam muito ilustrativas! Obrigado

      Excluir
    3. Olá Renato,
      Realmente a colocação do capacitor em uma caixa ao lado simplificará o problema da falta de espaço para o capacitor.
      Um capacitor pode ser instalado em qualquer ponto da fiação do motor.
      Há casos em que na frente da caixa de luz, é colocado um armário ou guarda-roupas e o interruptor é deslocado para a lateral do móvel.
      Quando é instalado um controle para ventilador de teto, o capacitor não precisa ficar pendurado na placa e batendo nas roupas.
      Ele poderá ser deslocado para o ponto original no fundo do móvel e ficar alojado dentro da parede.
      Há casos em que o capacitor entra em curto, solta faíscas e exala fumaça.
      Já pensou isto acontecendo com as roupas tocando o plástico do capacitor. Podemos neste momento ter o início de um incêndio...
      Tenha um dia iluminado !

      Excluir
    4. Eu só não entendi a ligação em paralelo dos 3 fios do capacitor e os fios do motor. Na caixa chegam só dois fios pretos do motor, o capacitor tem 3 fios (preto, verde, vermelho). A ligação no controle original pelo que vejo aqui era igual a da foto que você colocou no primeiro post. Obrigado!

      Excluir
    5. Olá Renato Krohling,
      No controle de parede da Nereya, que você comprou para substituir o controle original com capacitor de 3 fios, não existe a chave que seleciona os fios do capacitor.
      Na chave de inversão da direção do vento (ventilação - exaustão) onde serão ligados os 2 fios pretos do motor, você terá também de ligar em paralelo um capacitor com dois fios.
      Se você quiser aproveitar o capacitor de 3 fios, primeiramente, terá de transformá-lo em um capacitor com dois fios.
      Para isto junte os fios verde + preto.
      Agora você tem um capacitor com dois fios: de um lado o fio vermelho e do outro lado o fio verde junto com o preto.
      A ligação em paralelo deste capacitor modificado com os dois fios pretos do motor, consiste em ligar o fio vermelho do capacitor com um fio preto do motor e ligar o fio verde + preto do capacitor com o outro fio preto do motor.
      Tenha um dia iluminado !

      Excluir
    6. Entendi! No caso desse controlador giratório novo não tem um botão que ligue ou desligue o ventilador. Essa função fica substituída pelo botão giratório? (girado para o mínimo = desligado?). E surte alguma diferença ligar o verde + preto no que vou chamar de fio preto "A" do motor e ligar o fio vermelho no fio preto "B" do motor, ou fazer o inverso? Obrigado novamente!

      Excluir
    7. Olá Renato Krohling,
      O botão giratório é um dimmer rotativo e possui uma chave liga-desliga.
      Girando todo para a esquerda, no sentido anti-horário, após a posição minima, você ouvirá um clique e o ventilador estará completamente desligado.
      A posição dos fios do capacitor é indiferente, pois como é um capacitor para uso em Vca (voltagem alternada) ele não possui polaridade.
      Os capacitores eletrolíticos, usados em eletrônica, possuem polaridade e não podem ser invertidos.
      Tenha um dia iluminado !

      Excluir
    8. Olá Gilson, ótima explicação! A minha situação é idêntica a do Renato, Reformei um quarto e instalei um controle de velocidade do ventilador da Legrand Nereya. Agora, assim como o Renato, percebi que quando o o ventilador esta em baixa rotação, ele faz um barulho maior do que quando usava a chave seletora antiga, mas o mesmo para assim que atinge a velocidade maxima. Imagino que seja pelo fato de usar um dimmer para controlar a velocidade. Minha dúvida é se não existe uma forma de reduzir o ruido, lembrando que também estou usando um capacitor antigo de 3 fios (verde e preto unidos no mesmo fio) de 60hz. Muito Obrigado

      Excluir
    9. Olá Alan,
      Os ventiladores de teto da marca Spirit, apresentam este ruido de baixa frequência nas velocidades mais lentas, quando se utiliza um controle de parede com dimmer.
      Não Há o que fazer.
      Sugiro voltar para o controle de parede capacitivo.

      Outro grave defeito do Spirit é que com o tempo de uso, as pás de policarbonato ressecam, ficam quebradiças e quebram justamente nos parafusos de fixação junto ao corpo do motor.
      Já fui em diversas residências que a pá foi projetada contra a parede, ou ao passar um pano úmido a pá quebrou na mão.
      As pás brancas com o tempo ficam amarronzadas (é hora de trocá-las antes que saiam voando)
      Observação:
      O ventilador de teto da marca Latina possui controle com dimmer rotativo e o capacitor lá do teto é de 7,5 uF e não apresenta nenhum som ou ruido em qualquer posição do controle.
      Por esta e por outras razões estéticas e técnicas eu o considero o melhor e mais eficiente de todos os ventiladores de teto que já instalei até hoje.
      O mais caro é sempre o melhor...
      Tenha um dia iluminado !

      Excluir
    10. Gilson! Estou com dificuldades para achar o capacitor(acima citado) para o ventilado latina Air Control! Na minha região não temos assistência técnica, liguei na latina e me passaram um local para adquirir todo o módulo que somado com o frete é quase o preço de um novo. Você teria uma sugestão para resolver esse problema? Grato. Rui Reis-Cuiabá/MT.

      Excluir
    11. Olá Rui Reis,
      Para substituir o capacitor original do Latina, compre em uma loja de componentes eletrônicos, capacitores de poliester com voltagem de 250 Vac ou mais (pode ser 400 0u 630 Vac).
      Eles são bem compactos e não ocuparão espaço maior que o original.
      Faça uma associação em paralelo de dois capacitores, por exemplo: 2,2 uF + 5 uF = 7,2 uF
      Se na loja não tiver estes valores procure outros que somados resultem em um valor o mais próximo possível do valor original de 7,5 uF.
      Acesse meu post sobre como associar estes capacitores de poliester.
      http://dicasdogilsoneletricista.blogspot.com.br/2013/02/como-substituir-um-capacitor-com-3-fios.html
      Qualquer duvida volte a entrar em contato.
      Tenha um dia iluminado !

      Excluir
  23. Este comentário foi removido pelo autor.

    ResponderExcluir
  24. Olá Gilson,
    Acabei de retirar do ventilador um capacitor que supostamente esta com problemas, é de 2 fios de 3uF X 400Vac
    Tenho aqui comigo outros 2 capacitores, ambos de 3 fios, sendo um de 2,5+1,5 x 400Vac e outro 2,3+1,3 x 250Vac.
    Posso substituir este de 2 fios por algum destes dois de 3 fios?
    Em caso positivo basta juntar o preto como o verde no de 3 fios para transformar em 2 fios?
    Obrigado

    ResponderExcluir
    Respostas
    1. Olá Victor,
      Para substituir um capacitor com 2 fios por um com 3 fios com o padrão de cores vermelho, preto e verde, basta juntar o fio preto com o fio verde.
      A capacitância final desta ligação em paralelo será igual a soma das capacitâncias separadas.
      No seu caso:
      2,5uF + 1,5uF = 4uF (Resultará em aumento de +de 30 na velocidade e +de 30 na diminuição da vida útil do motor).
      2,3uF + 1,3uF = 3,6uF (Resultará em aumento de +20% na velocidade e +20% na diminuição da vida útil do motor).
      Caso não seja possível comprar o capacitor original, acho melhor a segunda opção.
      Para uma aferição mais apurada das capacitâncias resultantes, será preciso a utilização de um capacímetro digital com faixa de leitura de 10 a 20uF.
      Dica:
      Se você não tem este aparelho, vá até alguma loja de eletrônica e peça (ou pague) para aferir as capacitâncias resultantes.
      Tenha um dia iluminado !

      Excluir
  25. Gilson, parabens pelo site, muito bom. Um tio que trocou o capacitador do meu ventilador de teto uma vez me disse que era de 10. Tive de troca-lo novamente e comprei um de 10, mas ao retirar do controle da parede vi que é 8,5. Um vizinho fez o favor de instalar, mas ele trocou o local do fio verde que, segundo fotos que localizei na internet, ficam acima do fio preto. O ventilador esta muitissimo veloz,com um barulho alto demais na velocidade fraca. Na verdade, não há diferença entre a velocidade fraca e a forte - e quando coloco na velocidade média ele desliga. O que faço?

    ResponderExcluir
    Respostas
    1. Olá Jamile guimarães,
      obrigado por seu comentário.
      Sugiro que você compre o capacitor com 3 fios original do seu ventilador que poderá ser de quaisquer capacitâncias separadas mas que ao serem somadas totalize os 8,5 uF, por exemplo 3 uF + 5,5 uF = 8,5 uF.
      Com o capacitor de 10 uF, o motor ficará + 18% mais rápido, porém também terá a sua vida útil diminuída em 18%.
      A posição dos fios está invertida. O fio verde é acima do preto.
      Invertendo estes fios, os problemas com as velocidades ficarão acertadas.
      Tenha um dia iluminado !

      Excluir
  26. Ola Gilson, Parabéns pelo site muito bom.
    Meu ventilador está lento e o capacitor dele é de 10uF(4uF +6uF). Possuo sobrando um de 8,5uF(2,5uF + 6uF) igual a foto sua. Creio q não tem problema trocar por este já q não estarei forçando o motor, apenas estarei perdendo um pouco d velocidade máxima. Mas não custa perguntar neh. Tem problema? Abraços

    ResponderExcluir
  27. Olá Cleuir Viegas,
    Como diria Jack o estripador, vamos por partes:
    Na velocidade máxima o seu capacitor de 8,5 uF será 18% mais lento do que o de 10 uF (não forçará o motor);
    Na velocidade média continuará igual.
    Na velocidade mínima o seu capacitor de 2,5 uF será 60% mais lento do que o de 4 uF (não forçará o motor, mas talvez esta grande redução cause zumbido de baixa frequência, o que auditivamente incomodará).
    Se isto acontecer, sugiro colocar um segundo capacitor de poliester de 1,5 uF x 250 Vac, em paralelo com os dois fios do motor, dentro da canopla superior, junto ao teto.
    Vamos agora analisar como ficarão as velocidades:
    Na velocidade máxima a capacitância resultante será 8,5 uF + 1,5 uF = 10 uF (mesma velocidade que o original);
    Na velocidade média a capacitância resultante será 6 uF + 1,5 uF = 7,5 uF (velocidade 25% mais rápida do que o original e não forçará o motor);
    Na velocidade mínima a capacitância resultante será 2,5 uF + 1,5 uF = 4 uF (igual ao original).
    Gostou da dica ?
    Tenha um dia iluminado !

    ResponderExcluir
    Respostas
    1. Opa blz, bem melhor hien..Farei isto sim
      Abraços

      Excluir
  28. Este comentário foi removido pelo autor.

    ResponderExcluir
  29. O capacitor do meu ventilador é de 3 fios 1,3 e 1,7 uf 330vac, encontrei só o de 1,3 e 1,7 uf 250vac, posso usar? A tensão é de 220V.

    ResponderExcluir
    Respostas
    1. Olá Volmir Pereira,
      A voltagem de um capacitor nos indica a sua capacidade máxima no isolamento das placas do capacitor.
      No seu caso, um capacitor com capacidade de isolamento de 250 Vac, poderia ser utilizado em uma rede de 220 Vac, porém por medida de segurança é recomendado um capacitor com 330 Vac ou até mesmo 400 Vac, porque se a sua rede de 220 Vac, subir 15% e passar para 253 Vac, o seu capacitor de 250 Vac explodirá.
      Tente entrar em contato com o SAC do fabricante para comprar o capacitor original ou um controle original com o capacitor correto.
      Um capacitor quando explode, o eletrólito (recheio interno) é projetado para o exterior com alta temperatura e dependendo onde seu controle de parede estiver instalado, poderá ocorrer um princípio de incêndio.
      Leia o post: ¨Como um ventilador de teto pode causar incêndio em sua residência¨.
      Tenha um dia iluminado !

      Excluir
  30. Olá Gilson!
    O capacitor de 3 fios serve para usar como capacitor de dois fios, sendo que estou tirando o controle de parede de 3 velocidade e colocando o controle deslisante, mas pensando em usar o capacitor de 3 fios.

    Um abraço Edson

    ResponderExcluir
    Respostas
    1. Olá Edson Luiz,
      Pode usar o capacitor com 3 fios, basta transformá-lo em um de dois fios, da seguinte maneira: Junte o fio verde com o fio preto e do outro lado o vermelho fica sozinho.
      Instale-o, junto ao teto, em paralelo com os dois fios do motor.
      Tenha um dia iluminado!

      Excluir
    2. Gilson,
      Eu fiz esse procedimento, porem o ventilador só faz a ventilação, a exaustão não faz. Vale lembrar que estou utilizando um controle remoto e já fiz várias combinações de fios, mas não solucionou. Será que queimei o controle ou o capacitor?

      Excluir
  31. Olá Gilson! Obrigada pelo blog! ajudou e muito!! Parabéns pela iniciativa!
    Minha dúvida: meu capacitor é de 3 fios e a capacitância é: 3,5+5 mf +- 10% 250 VAC. O único capacitor que eu achei é de 3+6 mf 250 VAC. Posso colocar mesmo assim?? O tem risco de queimar o motor ou provocar um princípio de incêndio??
    Muito obrigada!!

    ResponderExcluir
    Respostas
    1. Olá Jenny,
      Pode substituir sim.
      As alterações do novo capacitor serão:
      - Na velocidade baixa: será 14% mais lenta em relação ao original.
      - Na velocidade média: será 20% mais rápida em relação ao original.
      - Na velocidade máxima: será 6% mais rápida em relação ao anterior.
      Não há risco de queimar o motor e nem provocar um princípio de incêndio em sua residência.
      Tenha um dia iluminado !

      Excluir
  32. Gilsom, Boa Noite:
    Ganhei um ventilador Ventisol Modelo VT tipo:1/6 130W 420rpm 0,80A 60/60Hz (LRN2507/17L) 220V, só que o mesmo nao veio com capacitor, nem a caixa de velocidade, por isso estou sem nenhuma referencia do anterior, já que sou leigo no assunto, gostaria que vc. me ajudasse e se essas pecas sao econtradas com facilidades em casas de eletro/eletroncicas, moro em Fortaleza-CE. e por aqui existe varias lojas dessa natureza.
    Desde ja agradeço pela sua ajuda...meu e-mail:machado_lc@ibest.com.br
    Essas ref, que te passei estao coladas no motor, ok!!!!

    ResponderExcluir
    Respostas
    1. Olá Machado,
      Segundo a Ventisol, o capacitor com dois fios é de 4uF x 330 ou 400 volts.
      Este capacitor deverá ser ligado em paralelo com os dois fios do motor, junto ao motor.
      A posição dos fios do capacitor é indiferente.
      Esta conexão deverá ser isolada com fita isolante.
      O controle de parede poderá ser com dimmer rotativo ou deslizante, em 220 volts.
      Estes acessórios são encontrados em lojas de ferragens, lojas de materiais elétricos e lojas de eletrônica.
      Tenha um dia iluminado !

      Excluir
  33. Ola quero trocar os rolamentos do ventilador spirit mais não estou conseguindo soltar a tampa alguma dica para destravar sem quebrar, obrigado.

    ResponderExcluir
    Respostas
    1. Olá Luis Fernando,
      Já instalei milhares de ventiladores de teto e nunca troquei os rolamentos de nenhuma marca.
      Já cheguei até a me dirigir a uma autorizada da marca Spirit e saber o preço de um rolamento novo (R$15,00 cada).
      Fui alertado pelo funcionário, de que eu não conseguiria retirar os rolamentos sem a ajuda de um torno de bancada e uma ferramenta chamada ¨saca polia¨.
      Sendo assim, se você já está tendo dificuldade de abrir o motor, imagine como será difícil a retirada dos rolamentos.
      Acho mais prudente levar o motor em alguma autorizada Spirit da sua cidade e pagar pela troca.
      No meu dia a dia, com muitos atendimentos para instalações de produtos novos ou usados funcionando, eu não disponho de tempo para fazer este tipo de conserto, cujo valor seria bem menor do que uma instalação completa.
      Tempo é dinheiro...
      Tenha um dia iluminado !

      Excluir
  34. Gilson, primeiramente parabéns pela página. Cheguei a sua página, pois estou passando por um problema com um vizinho. Moro em um prédio e o apartamento debaixo está com um ventilador de teto fazendo muito barulho. O pior é que este ventilador fica no quarto principal da residência. Meu quarto é em cima deste. Acabei de reformar meu apartamento e troquei todos os ventiladores por modelos novos e silenciosos. Procurando como resolver este problema e tentar levar uma opção para o vizinho debaixo, cheguei até sua dica de trocar o controle de parede com dimmer rotativo ou deslizante por um controle de parede capacitivo. Será que isso resolverá o problema ou é melhor solicitar que ele troque os aparelhos por modelo mais novos? É possível sentir até mesmo a vibração do funcionamento do aparelho no chão de meu apartamento.
    Você é do RJ? Novamente parabéns pela página.
    Feliz 2013!
    Att,
    Adolfo

    ResponderExcluir
    Respostas
    1. Olá Adolfo Campos,
      Os problemas causados pelos vizinhos, geralmente, são com os barulhos vindos do andar de cima.
      O único caso que o barulho vem de baixo para cima é com o ventilador de teto.
      Como o ventilador é instalado no teto, qualquer vibração se propaga para a lage que é o piso do andar de cima.
      Justamente nesta posição é que fica localizada a cama do morador.
      O som de baixa frequência (som grave e ondulante), se propaga pela estrutura da lage, estrutura da cama e vai até o cérebro.
      De imediato substituir o controle atual para o controle capacitivo. Se já é um controle capacitivo, trocar o capacitor com 3 fios, porque o capacitor menor perdeu capacitância e o motor está com dificuldade para manter a velocidade mínima.
      Faça um realinhamento das pás, e se for necessário, coloque arruelas de borracha, entre o suporte e a cabeça dos parafusos que prendem o suporte ao teto (algumas marcas de ventiladores incluem estas arruelas de borracha).
      Se não conseguir arruelas de borracha, corte uma tira de borracha em pequenos quadrados e faça um furo com um prego grosso aquecido no fogo.
      Sou do Paraná - Ponta Grossa e resido no Rio de Janeiro - Brasil.
      Estas dicas, não são conhecidas e não estão em nenhum manual de instalação.
      Estas e outras dicas e informações sempre serão divulgadas aqui neste Blog, de forma gratuita e fraterna, sem nenhum objetivo de ganho financeiro pessoal.
      Paz, Saúde e Prosperidade !
      Tenha um dia iluminado !

      Excluir
  35. Gilson, dúvida do dia!
    Estou tentando encontrar um capacitor para substituir o atual queimado.
    O problema é que não encontro nenhum com as especificações (2,5+6uf-250v) que meu ventilador de teto tem.
    Alguma sugestão? É possível substituir por outro?

    ResponderExcluir
    Respostas
    1. Olá Keslley Rocha,
      Você poderá substituir por outro, desde que a soma das capacitâncias seja igual ao total de 8,5 uF.
      O de 3uF + 6 uF x 250 Vac é bem próximo do seu.
      A voltagem poderá ser até maior: 330 volts ou 400 volts.
      Leia a resposta acima da pergunta da Jenny, serve para você também.
      Tenha um dia iluminado !

      Excluir
  36. Oi Gilson, tenho um ventilador de teto novo, marca Delphi. Instalei dois em casa, um deles não gira na velocidade mínima e outro está normal. Sera que este primeiro veio com defeito no capacitor?

    ResponderExcluir
  37. Olá Nery Filho,
    Se o ventilador gira normal na velocidade média e normal na velocidade máxima, o defeito não está no capacitor e sim na chave seletora.
    Com o disjuntor desligado, dê umas leves batidas nesta chave seletora com o cabo emborrachado de alguma ferramenta. Em seguida, mova esta a alavanca desta chave seletora várias vezes para um lado e para o outro.
    Religue o disjuntor e teste as velocidades.
    Se não resolver, troque esta chave por outra nova.
    Já tive um caso, em que a chave seletora não funcionava quando o controle de parede estava fixado na parede, mas ao retirar ou afrouxar os parafusos de fixação ela passava a funcionar normalmente.
    O que estava causando este defeito na chave era o próprio capacitor, que devido ao pouco espaço no interior da caixa de luz, estava forçando a chave pelo lado de dentro.
    Reorganizei os fios para dar espaço para o capacitor e a chave não apresentou mais defeito. Acho até que no seu caso é isto que deve estar acontecendo.
    Tenha um dia iluminado !

    ResponderExcluir
  38. Boa noite Gilson.
    Comprei um spirit 203 com controle.
    Muito fio e tem esse capacitor de três fios poderia me dar uma ajuda para instalar?

    E como faço para mesmo com o controle usar o meu interruptor?

    Espero que possa me ajudar.

    ResponderExcluir
    Respostas
    1. Olá Rogério Mesquita<
      Desculpe a demora na sua resposta.
      O controle de parede da marca Spirit, é o mesmo da foto no início desta postagem.
      Retire a tampa branca que protege as chaves.
      Compare com a foto.
      Você só terá de ligar 4 fios: Fase, 2 fios do motor e o retorno da lâmpada.
      O seu interruptor (luz) será substituído pelo interruptor na placa do controle de parede.
      No seu interruptor original, você tem dois fios: retorno da lâmpada e Fase.
      Os outros dois fios do motor, você terá de passá-los, por dentro da tubulação até a caixa de luz no teto, onde será instalado o ventilador.
      Mande notícias.
      Tenha um dia iluminado !

      Excluir
  39. Boa Noite, Gilson!
    O Capacitor do meu Lorensid Requinte [220V] Super Aqueceu e explodiu (acho que foi por ter ficado 18 horas ligado)... O capacitor original é de 3 Fios e 380V... só não consegui interpretar bem a capacitância dele (meio confuso, aqui vai uma foto que tirei dele: https://fbcdn-sphotos-g-a.akamaihd.net/hphotos-ak-prn1/740045_500187620032379_1709479708_o.jpg)... E como comprei um Controle de parede com dimer, gostaria de saber se um capacitor da marca WEG (dois fios) de 6uF +-5% 50/60Hz 440V ~ B(10000h)serviria bem (ele é consideravelmente maior que o capacitor original)... também gostaria de saber se esse capacitor trabalha sem esquentar tanto (a ponto de explodir em 18 horas)

    ResponderExcluir
    Respostas
    1. Olá Sax,
      eu já havia respondido, mas parece que a resposta não foi publicada por alguma falha na internet.
      O seu capacitor original, que explodiu é de 1,5uF + 2,5uF x 380 Vac.
      Você poderá substituí-lo por um de dois fios de 4uF x 380 Vac ou 440 Vac.
      6uF x 440 Vac está 50% acima do valor original e poderá queimar seu motor.
      Uma das causas do capacitor explodir são os picos de voltagem que vem da rua.
      Instale um DPS no seu quadro de luz (um para cada Fase) e tudo ficará protegido em sua casa.
      Um ventilador de teto, sem estar com as suas aletas de auto-refrigeração obstruídas pelo pó, poderá ficar ligado 24 horas por tempo indeterminado.
      Tenha um dia iluminado !

      Excluir
  40. Quase ocorreu uma tragédia esta madrugada!
    OLÁ, estes dias acabei eu memso trocando o capacitor, custei a achar, pois era de 7UF, troquei e o ventilador voltou a funcionar numa velocidade que parecia que ia voa, só no mínimo. Isso uma semanma atrás por ai. Ontem coloquei na velocidade média e ficou uma meia hora e deu cheiro de queimado, desliguei, estava bem quente o motor. Mais tarde coloquei w40, pois moramos na praia e poderia ser maresia,algo assim, a noite o ventilador ficou ligado normalmente. Na madrugada minha esposa me acorda dizendo que ouviu um trek, um barulho, eu não escutei nada, sem cheiro de queimado e ainda cm muito sono, voltei a dormir, mais tarde uma barulheira infernal, parecia um tiroteio, uma quebra-quebra, o fim do mundo e levando correndo e desligo o ventilador. As 3 pás que eram de acrílico grosso foram quebradas e arremessdas pelo quarto, que muita sorte não quebrou vários vidros das janelas, portadas e outros objetos e o mais importante, não nos machucou, pois um pedaços daqueles com várias pontas, rasgos, quinas se tivessem pegados na gente com muita certeza iria fazer um estrago bem feio.
    agora, de manhã, ainda verei, tentarei ver o que houve. Foi nesta madrugada de 25/26/01/2013.
    Algo a ver com o capacitor que fica na parede, na tomada ?
    Putz! foi brabo!
    vlad

    ResponderExcluir
    Respostas
    1. Olá,
      Vamos analisar por partes:
      - Você retirou o capacitor anterior ?
      - Onde você instalou este novo capacitor ?
      Para a velocidade ter ficado tão alta, ou existe um segundo capacitor em outro local, ou o valor do capacitor não é para ser de 7uF.
      - O capacitor que fica no controle de parede é de 3 fios e o que você comprou é de 2 fios.
      Se você colocou este novo capacitor de 7uF no teto e não retirou o de 3 fios da parede todas as velocidades ficaram aumentadas(e muito).
      O motor submetido a este funcionamento anormal, aqueceu.
      O cheiro de queimado sentido foi o verniz de isolamento dos fios do motor, iniciando o derretimento.
      Vocês tiveram muita sorte mesmo, porque as pás foram arremessadas contra a parede e vocês acordaram.
      Imagine agora uma outra situação mais silenciosa e mais perigosa: Normalmente o ventilador de teto em um quarto, fica situado no centro do teto, que está localizado acima da cama.
      Se o motor começasse a pegar fogo, vocês não perceberiam, por estarem dormindo.
      O cômodo seria totalmente inundado por uma grande quantidade de fumaça negra e tóxica.
      Com o prosseguimento do incêndio, o ventilador agora transformado numa imensa bola de fogo, cairia bem em cima da cama.
      Esta sim seria uma situação infernal.
      E ainda tem gente que me pergunta se pode colocar um capacitor de 12 uF, para turbinar o motor...
      Certa vez, uma cliente aceitou a sugestão de um instalador de ventilador gambiarra e irresponsável, que ofereceu aumentar a velocidade do ventilador novo e colocou outro capacitor de 8 uF em paralelo com o original de 8 uF.
      A soma das capacitâncias resultou em um capacitor de 16uF.
      Na velocidade mínima, o ventilador parecia a hélice de uma turbina.
      A noite, a senhora esqueceu o ventilador ligado na velocidade mínima e foi dormir no cômodo ao lado.
      Ela tinha o hábito de tomar tranquilizantes para dormir.
      Com o aumento anormal da temperatura o motor de aço e pás de madeira pegaram fogo.
      O fogo derreteu os fios elétricos e fundiu o suporte de aço.
      A bola de fogo caiu no carpete.
      Em questão de segundos, todo o escritório estava pegando fogo.
      O calor foi tão intenso que a janela de alumínio derreteu e caiu do 8º andar e a parede comum ao escritório e ao quarto trincou.
      Por estas pequenas trincas rolos de fumaça negra e tóxica, foram caindo lentamente e silenciosamente em cima da senhora completamente adormecida pelo efeito dos tranquilizantes.
      Os bombeiros tiveram de arrombar a porta social com machados e retiraram a senhora com vida.
      O imóvel teve de ser totalmente reformado.
      Um mês após a senhora faleceu devido a tamanhos aborrecimentos com o seguro e a situação pela qual passou...
      Até agora já são 25 postagens orientadoras e graças a Deus, muitos leitores deste Blog, evitaram situações de risco em suas residências.
      Sinto que estou no caminho certo em divulgar e fornecer dicas das mais simples até as mais complexas em várias áreas de minha competência ou que eu venha a tomar conhecimento.
      No seu caso, sugiro comprar um ventilador novo e trocar os fios elétricos deste cômodo.
      Tenha um dia iluminado !


      Excluir
  41. Gilson,
    Estava navegando na net procurando algumas informações a respeito da queda develocidade dos ventiladoresde teto, e achei interessantissimo seu site e com explicações bastantes ricas e de forma facil de entendimento.Parabéns.

    ResponderExcluir
    Respostas
    1. Olá Eli Marques,
      Este Blog foi criado em Agosto de 2011, e venho procurando explicar assuntos técnicos da forma mais simples possível, sem usar termos técnicos e utilizando analogias para facilitar o entendimento seja de uma criança de 8 anos ou de um adulto de 80 anos.
      Este assunto de ¨Ventiladores de teto¨ é o campeão de acessos, porém tenho outras postagens igualmente interessantes sobre muitos outros temas e informações em geral.
      Faço esta divulgação sem nenhum objetivo financeiro pessoal e de muito bom grado.
      Tenha um dia iluminado !

      Excluir
  42. Bom dia Gilson, eu posso utilizar um controle 220v TRON, em um ventilador da mesma marca e modelo, que funciona numa rede 110v? Obrigado.

    ResponderExcluir
    Respostas
    1. Olá Anderson Torres,
      Os componentes de um controle de parede em 220 volts (dimmer, capacitores, etc.) são diferentes de um controle de parede em 127 volts.
      Se você quiser experimentar, não há perigo de estragar o controle ou o ventilador.
      Em tese:
      Ou não conseguirá controlar a velocidade ou as velocidades ficarão bem abaixo do normal.
      Agora, o contrário um controle de 127 volts em uma rede de 220 volts, não pode.
      Se você experimentar, mande notícias, que servirão para outras pessoas que estejam com esta mesma dúvida.
      Eu pessoalmente nunca experimentei.
      Tenha um dia iluminado !

      Excluir
  43. Olá Gilson, eu tenho um ventilador spirit 203, meu filho reverteu a rotação dele direto e ele ficou com um problema na posição de exaustão, ele passou a rodar bem devagar, porém, na função de ventilador ele continua a rodar normalmente nas três velocidades, já troquei o capacitor pois achava que ali poderia estar o problema, mas, não adiantou nada, será que o problema poderia estar nos resistores que ficam no interruptor da parede????

    ResponderExcluir
    Respostas
    1. Olá Leo Silva,
      quando mudamos a direção do vento, sem esperarmos que o motor pare, alguma coisa vai ser danificada.
      Este dano, normalmente não acontece na hora.
      Porém com a repetição, ou o capacitor perderá capacitância ou o motor entrará em curto, parcial ou total.
      O seu capacitor está normal, porque na ventilação as velocidades estão normais.
      Quando o capacitor é danificado, em qualquer sentido o defeito é o mesmo.
      Os dois resistores, que alguns controles tem e outros não tem, servem para descarregar os capacitores, quando o ventilador é desligado.
      Agora a má notícia: a exaustão está com um curto-circuito parcial em seus enrolamentos.
      Soluções:
      - trocar o ventilador;
      - anular a exaustão (leia em meu post ¨Como eliminar a exaustão em um controle capacitivo¨).

      As crianças não tem culpa, porque isto passou a acontecer quando os fabricantes eliminaram uma tecla que era exclusiva para ligar e desligar o ventilador e colocaram uma tecla com 3 posições ¨ventilação-desliga-exaustão¨.
      Qualquer descuido ao querer desligar e a tecla passa para a outra direção, sem parar.
      Entretanto, eu tenho um cliente, que tem um neto de 7 anos que gosta de jogar basquete e o avô, mandou instalar uma cesta na parede do quarto.
      A pesada bola, sempre acabava batendo no ventilador de teto.
      Fui chamado diversas vezes para reajustar as pás, trocar o lustre e substituir 6 ventiladores quebrados, em menos de 3 meses.
      O engraçado era que o menino dizia que não tinha sido ele, e olhava para o cachorro...
      Tenha um dia iluminado !

      Excluir
  44. Bom dia, Gilson. Após a instalação do ventilador com três velocidades, descobri que o capacitor não cabia dentro da caixa de luz junto com o controle. Gostaria de saber como fazer para transferir o capacitor para ficar junto do motor, acondicionado dentro da canopla. Desde já agradeço.

    ResponderExcluir
    Respostas
    1. Olá Neil,
      para transferir o capacitor com 3 fios para o teto, você terá de juntar o fio verde com o fio preto.
      Terá, também de substituir o atual controle capacitivo por outro com controle de dimmer rotativo ou deslizante.

      Antes de fazer esta mudança, faça mais uma tentativa para colocar o capacitor dentro da caixa da parede:
      - Retire o protetor branco que envolve as teclas:
      - Desligue o disjuntor deste cômodo e acomode os fios dentro da caixa, para o lado esquerdo:
      - Agora o lado direito estará com o espaço suficiente para alojar o capacitor.

      Tenha um dia iluminado !

      Excluir
    2. Obrigado pela ajuda. Farei isso.

      Excluir
  45. bom dia Gilson, tenho um ventilador que usa um capacitor 5Uf x 400vca, esse ventilador tem uma chave seletora de voltagem 110 ou 220v, eu só uso na voltagem 110vca, estou com dificuldade para achar esse capacitor para comprar, posso trocar por outro capacitor com 10Uf x 250 Vca ? sem danificar o meu ventilador ? vai funcionar ?

    ResponderExcluir
    Respostas
    1. Olá André Augusto,
      O seu ventilador foi projetado para funcionar com o capacitor de partida de 5uF.
      A voltagem de isolamento de 400 Vac é porque ele também poderá ser usado em 220 volts.
      O capacitor de 10Uf, não pode, porque é o dobro da capacitância original e o motor irá queimar.

      Soluções:

      1ª opção: Substitua por um capacitor de poliester de 4,7uF x 400Vac ou 630 Vac. (é vendido em lojas de eletrônica).
      Particularmente, gosto mais desta, porque o capacitor de poliester é menor e mais barato e a voltagem de isolamento continuará a possibilitar o uso em 220 volts.

      2ª opção: Já que você disse que só irá utilizar em 127 volts e como encontrou o de 10uF x 250 Vac, faça o seguinte:
      Compre dois capacitores deste valor (10uF x 250 Vac) e ligue-os em série e a capacitância resultante será a metade, ou seja 5uF x 250 Vac.

      Observação:
      Se você não souber como ligar os capacitores em série, vou explicar (servirá para outros leitores com menos conhecimento).
      Digamos que um capacitor tenha os dois fios com as letras ¨A¨ e ¨B¨.
      Digamos que o outro capacitor tenha os dois fios com as letras ¨C¨ e ¨D¨.
      Na ligação em série você deverá ligar os fios ¨B¨ com ¨C¨ e isolá-los com fita isolante.
      Os fios do novo capacitor associado, para serem conectados no ventilador (motor) serão os fios ¨A¨ e ¨D¨.

      Tenha um dia iluminado !

      Excluir
  46. Boa tarde Gilson.

    Ao procurar o esquema do controle de ventilador capacitivo da Techna, não achei mas achei seu blog.
    Nossa, devo parabeniza-lo e agradecer por tantas informações corretas e de grande valor que não estamos acostumados a encontrar principalmente de graça! Isto prova que você é realmente iluminado!
    Sou técnico de eletronica tentando consertar meu ventilador. Ele está muito lento.
    Apesar de sua perfeita explicação tenho ainda duas duvidas:
    1) capacitor duplo da Tecna é de 1uF e 2uF. ( Será que tem outro no teto?)
    2) Tem tambem 2 resistores pequenos ( tipo ¼ W) queimados de valores desconhecidos em paralelo com cada um destes capacitores. (Qual a finalidade deles e qual seria os valores de cada um para os fios verde e preto?)
    Desde já agradeço e tenha vc também sua vida toda iluminada!

    ResponderExcluir
    Respostas
    1. Olá Carlos,
      Com valores capacitivos baixos (1uF e 2uF)o seu ventilador deve estar alimentado em 220 Vac.
      Acredito que não deve haver outro capacitor no teto, mas se quiser confirmar é só abaixar a canopla superior e verificar.
      Os resistores, que alguns fabricantes instalam e outros não, servem para descarregar os capacitores, quando o motor é desligado.
      Na foto acima o fabricante não colocou os 2 resistores.
      Estou no momento sem nenhum controle com os resistores instalados para te informar os valores ôhmicos, mas acredito que sejam na ordem de 100K x 1/8W.

      Tenha um dia iluminado !






      Excluir
  47. Gilson, procurando na NET algo sobre ventilador de teo encontrei o
    seu blog e achei muito legal, preciso da sua ajuda, tenho um ventilador de teto, com cordinha, amesma quebrou e eu comprei outra chave para trocar, e tambem comprei outro capacitor, pois o que estava estava abaulado, só que não marquei as cores para ligar na chavinha, ela tem uma posição L - 1 - 2 - 3,
    O Capacitor anterio lembro que o fio preto ia para o motor, eo os outros dois iam para a chavinmha, tambem tenho o fio vermelho que vem da rede eletrica que tambem vai apra a chavinha e um outro preto que vem do motor, qual seria as posições para a ligação?

    ResponderExcluir
    Respostas
    1. Olá Alibiel,
      Tenho guardado um ventilador de teto com acionamento por correntinhas.
      Assim que for possível, vou abrir a parte acima do lustre para fotografar e te informar a posição dos fios do capacitor, na chave seletora de velocidades.
      Tenha um dia iluminado !

      Excluir
    2. Obrigado Gilson, estarei aguardando, a principio eu liguei de uma forma que achei que seria correta, só que o que tenho observado é que ele fica em uma posição desligado e as outras 3 em uma posição de velocidade unica (Baixa).
      Aguardo as suas recomendações e para voce tambem Um excelente dia Iluminado!

      Excluir
    3. Olá Alibiel,
      Pelo que vi nas ligações da chavinha, o fio preto do capacitor está conectado com um fio do motor do motor (preto).
      Os fios azul e vermelho do capacitor vão na chavinha (capacitor 1 e capacitor 2).
      O fio violeta da chavinha (saída da chavinha) está conectado com o fio violeta do motor.
      O fio preto da chavinha (entrada da chavinha) está se conectando ao fio vermelho (fase).
      Quando o ventilador está desligado a chavinha abre o contato de alimentação da fase.
      Ao acionar a correntinha os fios vermelho e azul são colocados em paralelo (capacitor maior mais capacitor menor) e a saída para o motor é pelo fio violeta (velocidade máxima).
      Ao acionar novamente a correntinha, o capacitor menor é excluído e a fase alimenta o capacitor maior, saindo pelo fio violeta (velocidade média).
      Ao acionar novamente a correntinha, o capacitor maior é excluído e a fase alimenta o capacitor menor, saindo pelo fio violeta (velocidade mínima).
      Ao acionar novamente a correntinha, a chavinha volta a posição desligada (fase desconectada)e o ventilador irar parar.
      Para poder te enviar a foto que tirei, entre em contato pelo facebook/GilsonEletricista para eu poder anexá-la.
      Tenha um dia iluminado !

      Excluir
  48. Gilson, boa noite!
    Encontrei um ventilador Spirit 201, com uma lâmpada que apresenta o seguinte defeito: não tem reversão e, quando está sem uso fica vibrando como se estivesse ligado. O que poderia ser?

    ResponderExcluir
    Respostas
    1. Olá Anna Carolina,
      Para o ventilador estar vibrando, ele está recebendo corrente vinda do controle de parede, mesmo com as chaves seletoras na posição desligada.
      Substitua o controle por outro novo.
      Tenha um dia iluminado !

      Excluir
  49. Olá Gilson,
    Boa noite. Parabens pelo Blog, muito bom!
    Então, comprei um ventilador que vem com a caixa de controle na parede, com o capacitor acoplado.

    Mas devido a multidão de fios que já existe no conduíte, optei em comprar um controle remoto de ventilador, que só precisa que chegue o Fase/Neutro na caixinha no teto, fazendo esta a distribuição. Neste caso, queria utilizar o mesmo capacitor, original do ventilador. Mas este é de 3 fios. Como faço para ligar estes no ventilador? Jà li recomendação de emendar o fio verde com o preto, deixando o vermelho livre ou também emendar o fio verde ao vermelho, deixando o preto livre.

    Pode me orientar?

    ResponderExcluir
    Respostas
    1. Olá Juliodailytravel,
      Você poderá utilizar o capacitor com 3 fios, da seguinte maneira:
      - retire o capacitor da placa do controle de parede;
      - junte o fio preto com o fio verde;
      - você agora terá um capacitor associado com 2 fios (de um lado verde + preto e do outro lado o vermelho) e o valor da capacitância resultante será igual a soma das capacitâncias separadas;
      - instale este capacitor nos bornes correspondente aos fios do motor, juntamente com os dois fios em paralelo.
      Observação:
      A posição dos fios do capacitor é indiferente.
      Tenha um dia iluminado !

      Excluir
  50. Caro Gilson,

    parabéns pelas informações. Li seus comentários e vou descrever o problema que tenho em casa: ventilador de teto lorensid com controle remoto sem fio que não está funcionante nem o ventilador e nem as luzes. Verifiquei o controle remoto e está ok. verifiquei a alimentação do ventilador e está ok. O q vc acha? penso que pode ser o capacitor que está instalado junto da caixa de conexões de alimentação e das lâmpadas que pode estar queimado ou então o módulo receptor do controle remoto. Qual sugestão pode dar? Obrigado.

    ResponderExcluir
    Respostas
    1. Olá Claudio Miguita,
      O capacitor é somente responsável pela partida do motor.
      As Lâmpadas e o motor são comandados pelo módulo receptor.
      Na minha experiência com controles remotos sem fio para ventiladores, em 90% dos casos o defeito está neste módulo.
      Tenha um dia iluminado !

      Excluir
  51. Caro Gilson, como o meu ventilador de teto arrebentou a cordinha de ligar a ventilação, hoje troquei a peça (não sei o nome)ligando os 4 fios de acordo com a peça que tirei. no verso da peça tem os numeros e segui a ordem para colocar os fios. 1 fio azul, 2 fio vermelho, 3 fio preto e o L fio cinza. liguei o ventilador e tudo funcionou. desliguei a chave geral da casa para poder recolocar as tulipas e as lâmpadas e aproveitei e tirei a poeira das pás. Liguei a chave geral da casa, e ao ligar o ventilador (na cordinha) ele não mais girou as pás, não está ligando mais. desliguei a chave geral, abri o ventilador e não estou vendo nada de anormal na instalação. Será que queimou o capacitor? verifiquei que o meu capacitor e de 3 fios (preto, vermelho e azul) de 1,5uf + 2,5uf AC 250 MAX 70ºC. Me oriente amigo.

    ResponderExcluir
    Respostas
    1. Olá Morenno-RJ,
      se ao concluir a substituição da chave seletora de velocidades, tudo funcionou, significa que a substituição está correta.
      Se ao fechar a tampa, parou de funcionar, significa que algum fio de alimentação soltou ou a emenda está frouxa.
      Os conectores cinzas costumam quebrar os fios dentro deles, ou seja olhando ele está rosqueado, porém ao retirar os dois fios estão quebrados.
      Abra tudo de novo e desrosqueie um a um os conectores e verifique se as pontas não estão quebradas.
      O capacitor está bom.
      Tenha um dia iluminado !

      Excluir
  52. Caro Gilson, meu ventilador de teto é de tres pas, sem controle, e capacitor de tres fios.
    Semana passada ele estava ligado e percebi que a velocidade estava diminuindo, ao mesmo tempo que senti cheiro de queimado. Segundos depois percebi fumaça branca saindo do interruptor na parede. Imediatamente desliguei a chave geral e desliguei o interruptor.
    Qual poderia ter sido a causa deste problema ? Apenas olhei o capacitor e vi que ele está com um pequeno pedaço derretido.
    Será que trocando o capacitor resolveria o problema ? Isso eu saberia fazer. Ou devo chamar um profissional ?
    Antecipadamente agradeço sua opinião.
    Julio Linhares.

    ResponderExcluir
  53. Fortaleza, 30 de março de 2013. Aqui a voltagem é 220.
    Obrigado.

    ResponderExcluir
    Respostas
    1. Olá Júlio Linhares,
      O que aconteceu foi que o capacitor entrou em curto e o pedaço derretido foi por onde o eletrólito vazou.
      Quais as prováveis causas disto ter acontecido ?
      Repetidas mudanças da direção do vento, sem esperar o motor parar ou pico de voltagem acima da voltagem de isolamento do capacitor.
      Você mesmo poderá fazer a substituição:
      - desligue o disjuntor do circuito elétrico do ventilador;
      - Corte os fios, próximo ao corpo do capacitor;
      - Faça a emenda dos 3 fios (verde com verde, preto com preto e vermelho com vermelho);
      - Isole estas emendas com fita isolante.
      Observação:
      O novo capacitor deverá ter as mesmas capacitâncias do queimado.
      Leia meu post:
      Como um ventilador de teto poderá causar um incêndio em sua residência ?
      Tenha um dia iluminado !

      Excluir
    2. Fortaleza, 31 de março de 2013.
      Caro Gilson, realmente por umas poucas vezes houve inversão sem esperar as pás pararem totalmente.
      Fico muito agradecido pelas dicas, principalmente sobre possibilidade de incêndio.
      Julio Linhares.

      Excluir
    3. Olá Júlio Linhares,
      Já tive alguns casos, que o ventilador foi instalado em um dia e no outro o capacitor já estava danificado.
      Apesar do capacitor poder ser substituído várias vezes, o isolamento do motor, vai acabar entrando em curto, no enrolamento da ventilação ou no enrolamento da exaustão.
      Tenha um dia iluminado !

      Excluir
  54. Olá, Gilson,
    Conheci seu blog hoje, e achei incrível alguém compartilhar conosco tanto conhecimento. Parabéns!

    Eu tenho uma pergunta:
    É possível ligar um controle de parede em um ventilador com lustre "Home Line" (de 3 velocidades + 3 níveis de luminosidade), que já é acionado pelo controle remoto e pelas "cordinhas"?

    Quero instalar o controle de parede porque havia ligado ao Ventilador um antigo interruptor paralelo, que só servia para desligá-lo toda a vez que era acionado. Pra piorar, a instalação aqui é antiga, e foi feita "daquele modo" em que FASE e NEUTRO vão no interruptor e só os retornos dos dois interruptores são ligados à lâmpada (substituída pelo Ventilador com lustre).

    Deus te abençoe! Abraços,
    Geison M. Oliveira.

    ResponderExcluir
    Respostas
    1. Olá Geison M. Oliveira,
      Controle remoto e controle de parede juntos não podem ser usados.
      Ou um ou o outro.
      Tenha um dia iluminado !

      Excluir
  55. Gilson, boa noite !
    Parabéns pela suas explicações e pela paciência com que vc trata as pessoas.Gostaria de tirar uma dúvida. ligação em série de dois capacitores duplos(com 3 fios)como fazer. Não encontrei o capacitor duplo com as capacitâncias de 0,4uf e 0,8uf original do ventilador, só encontrei 0,6uf e 1,2uf, pela fórmula que tenho em minha apostila se eu ligasse em série dois capacitores de 0,6 e 1,2uf eu teria 0,3uf e 0,6uf agora como ligá-los? Gostaria de sua ajuda.Agradeço desde já
    João Afonso.

    ResponderExcluir
    Respostas
    1. Olá João Afonso Eduardo Hoepfner,
      Não estou vendo como associar dois capacitores duplos em série para conseguir as capacitâncias necessárias.
      Em paralelo é possível, porém estes capacitores ocupariam muito espaço físico o que impossibilitaria a instalação em uma caixa padrão de 4x2.
      Sugiro fazer esta associação com os pequenos capacitores de poliester da seguinte maneira:
      - associar 2 capacitores de 0,6 uf em série.
      - associar 2 capacitores de 1,2 uF em série.
      - Soldar ou emendar o fio preto em um dos extremos dos capacitores de 0,6 uF.
      - soldar ou emendar o fio verde em um dos extremos dos capacitores de 1,2 uF.
      - Emendar a extremidade da associação 0,6 uF com a a extremidade da associação 1,2 uF e neste ponto soldar ou emendar o fio vermelho.
      Isolar todas as emendas com fita isolante líquida ou tradicional.
      Tenha um dia iluminado !

      Excluir
  56. Vou testar a sua ideia, de associar dois capacitores de poliester.
    É para um ventilador de teto, com os controles de velocidade e luz no corpo do ventilador, tem algum espaço dentro do ventilador ainda.
    Vou testar e depois postarei. Agradeço a atenção recebida, não é sempre que aparecem pessoas como vc (raridade), meus parabéns pelo seu trabalho de ajuda.Muita paz e luz na sua caminhada.
    Obrigado.
    João Afonso

    ResponderExcluir
  57. Caro Gilson, parabéns pelo blog. Comprei um apartamento na praia onde já havia instalado um ventilador de teto. Testei brevemente mas vi que o mesmo está muito lento e não há variação de velocidade alterando as posições da chave seletora. Não consegui identificar a marca, mas o comando na parede é diferente do que eu já tinha visto. A caixa é externa, presa na 4x2, com um botão para a luz, em uma chave seletora se não me engano de 8 ou 10 velocidades, no que parece ser 5 para ventilação e 5 para exaustão. Dentro da caixa se vê uma seletora rotativa de contato ligada a um trafo. Não tive tempo de verificar se existe algum capacitor na canopla ou na 4x2, mas gostaria de saber se já encontrou comando semelhante e se sabe se posso substituir esta caixa de comando por um dimmer simples com capacitor. Abraço. Fabiano

    ResponderExcluir
    Respostas
    1. Olá correafr,
      Este controle de parede com chave seletora e transformador é muito antiga.
      Este controle varia a voltagem e não a corrente.
      Já o controle com dimmer varia a corrente e não a voltagem.
      O capacitor de partida está lá no teto dentro da canopla e deverá ser substituído por outro novo e de igual capacitância.
      Caso queira retirar este antigo controle, só ficarão 4 fios:Fase, retorno da luz e 2 para o motor.
      Tenha um dia iluminado !

      Excluir
  58. Boa tarde Gilson, primeiramente quero te parabenizar por prestar este tipo de serviço e tirar dúvidas de muitas pessoas..

    Seguinte tenho um Ventilador Teto Sunny Premium 220v Branco Ventisol
    Porém ele ficou lento e me disseram que era o capacitor...
    Lembro na época que eu comprei um capacitor mais próximas das especificações originais não eram iguais:

    detalhes do capacitor:

    - 3 fios: verde - vermelho - preto

    - 1,2 uF +- 10% 250 Vac Preto
    - 2 uF +- 10% 250 Vac verde
    - 50/60Hz comum vermelho

    Só que agora eu não sei qual é o capacitor original então não consigo achar um próximo desse similar que comprei que tbm não é igual ao original.Porém queimou novamente,comprei outro:

    - 1,3 uF +- 10% 250 Vac Preto
    - 2,3 uF +- 10% 250 Vac verde
    - 50/60Hz comum vermelho


    E mesmo assim quando eu ligo o ventilador para direção ventilar (para baixo)ele começa a dar cheiro de queimado...Aí eu desligo espero parar e ligo no modo exaustão e tudo isso na velocidade máxima ele fica lento, porém não dá cheiro de queimado.

    Por fim comprei outro capacitor: 3 fios só que este as cores são:
    preto - branco - vermelho
    sei que o branco é o verde

    - 1 uF +- 10%
    - 2 uF +- 10%
    - 50/60Hz
    - 400 VAC

    Instalei bonito e tal e quando liguei para baixo o vento o na velocidade máxima veio o cheiro de queimado novamente ai desliguei e liguei o vento para cima na velocidade máxima e gira bem fraquinho...

    Agora a pergunta o que esta acontecendo posso comprar o capacitor e ele quando ligo o vento para baixo ele começa a dar cheiro de queimado no motor..
    Gilson segue as especificações do ventilador...

    Dados Técnicos:
    Potência: 1/6CV;
    RPM: 450;
    Tensão: 220V;
    Diâmetro: 1000mm;
    Área de ventilação: 20m²;
    Chave CDR.

    Valeu Maciel.

    ResponderExcluir
    Respostas
    1. Olá Maciel,
      A principal causa da destruição dos capacitores nos ventiladores de teto é passar de uma direção do vento para a outra, sem esperar que o motor pare.

      Quando este comando é feito desta maneira, força o capacitor e a temperatura nos enrolamentos do motor aumenta acima do normal.

      Este aumento da temperatura resseca o verniz de isolamento dos enrolamentos.

      A pessoa vai substituindo os capacitores, porém chega um dia que o motor é danificado.

      Duas notícias: Uma ruim e outra pior.
      - O enrolamento da ventilação está em curto e o da exaustão parcialmente em curto.
      - Você terá de comprar um novo ventilador, pois a troca do motor não compensa.

      Observação:
      Para evitar este superaquecimento nos motores em geral, a atual norma exige que os aparelhos venham com um protetor térmico, o qual não permite que a temperatura suba acima de uma determinada faixa de segurança.

      Contudo, mesmo com este protetor térmico instalado a destruição dos capacitores será inevitável, em caso de mau uso.

      Tenha um dia iluminado !

      Excluir
  59. Gilson...sou teu fã...valeu pela dica, mas qual ventilador de teto que posso comprar de boa qualidade??? Pq este que eu comprei só me incomodei...

    ResponderExcluir
    Respostas
    1. Olá Maciel,
      - Com preço na faixa de R$100,00 os da Loren Sid ou Venti Delta.
      - Com preço na faixa de R$250,00 os da Latina e Arno Ultimate (top de linha).
      Tenha um dia iluminado !

      Excluir
  60. Bom dia Gilson meu é adroaldo eu gostaria de saber qual o tamanho exato da aste que segura o ventilador de teto.

    Obrigado tenha um bom dia.

    ResponderExcluir
    Respostas
    1. Olá Adroaldo Soares,
      O comprimento total de uma haste de um ventilador de teto é em torno de 30cm.
      Tenha um dia iluminado !

      Excluir
  61. Gilson esqueci de perguntar,qual o ventilador ideal para ser instalado num comodo de 3x3 e quantas pas?

    Obrigado.

    ResponderExcluir
  62. Gilson esqueci de perguntar,qual o ventilador ideal para ser instalado num comodo de 3x3 e quantas pas?

    Obrigado.

    ResponderExcluir
    Respostas
    1. Olá Adroaldo Soares,
      Em um cômodo de 3x3 (9m²), um ventilador com 2 pás será suficiente, porém nada impede que você instale um com 3 pás.

      Dependendo da marca, o com 3 pás é mais barato do que um com 2 pás.

      Tenha um dia iluminado !

      Excluir
  63. Olá Gilson, parabéns pelo site tem me ajudado bastante.

    O antigo morador do apt que estou morando deixou o ventilador de teto latina instalado, porém com defeito no controle. Recentemente instalei o controle remoto da force line no ventilador, porém acho que a velocidade do ventilador está baixa. Será que fiz alguma coisa errada na instalação ou a rotação desse ventilador é baixa?

    Obrigado e mais uma vez parabéns pelo site!
    Abs
    Renato


    ResponderExcluir
    Respostas
    1. Olá maestrozezinho,
      A rotação máxima do ventilador de teto Latina é de 230 RPMs.
      Ele gira menos que outras marcas, porém produz vento suficiente para uma área de até 36 m².
      Sugiro substituir o capacitor (7,5 uF x 250 Vac) por outro igual.
      Tenha um dia iluminado !

      Excluir
    2. Oi Gilson, obrigado pela resposta. Troquei o capacitor por um de 8uF e a rotação ficou bem melhor, porém continua um cheiro de queimado. Sabe o que pode ser? Mais uma vez agradeço sua ajuda.

      Excluir
    3. Olá maestrozezinho,
      Cheiro de queimado em um ventilador de teto:
      - fiações das lâmpadas junto aos bocais.
      - motor com superaquecimento.
      Observe se o cheiro aparece quando o ventilador está girando e as lâmpadas apagadas.
      Observe se o cheiro aparece quando o ventilador está parado e as lâmpadas acesas.
      Tenha um dia iluminado !

      Excluir
  64. Boa trade Gilson, tenho um ventilador da Arge de 60 cm, bivolt com chave seletora, o controle de velocidade é um sistema com um potenciomentro, tem um capacitor de 2 fios novo, so que quando esta em 110v ventila bem fraco e quando estar em 220 ventilar bem forte, queria saber se colocando um capacitor de 3 fios resolveria o problema de ventilação fraco quando estar em 110v. me dê uma dica de instalação do capacitor de 3 fios.

    ResponderExcluir
    Respostas
    1. Olá Ivanilson Oliveira,
      Se você ligar um ventilador com a chave seletora em 127 volts em uma tomada de 127 volts ele irá girar com a sua velocidade normal.
      Se você ligar um ventilador com a chave seletora em 220 volts em uma tomada de 127 volts ele irá girar com a metade da velocidade normal.
      Pode ser que a chave seletora do seu ventilador esteja com a indicação da voltagem trocada (erro de montagem na linha de produção do fabricante).
      O capacitor com 2 fios está correto e normal.
      Tenha um dia iluminado !

      Excluir
    2. O que acontece é o seguinte quando esta na chave seletora em 110 e na tomada 110 ventila fraco, quando esta na chave seletora em 220 e na tomada 110 ventila forte ou seja igual quando esta na tomada 220.

      Excluir
  65. É por isso que queria colocar um capacitor de três fios.

    ResponderExcluir
    Respostas
    1. Olá Ivanilson Oliveira,
      Este funcionamento irregular está difícil de diagnosticar.
      Trocar o capacitor de dois fios por um de 3 fios não é possível.
      Já tentou entrar em contato com o SAC da Arge ?
      Tenha um dia iluminado !

      Excluir
  66. Bom Dia Gilson..
    Havia feito uma pergunta sobre capacitor de 3 fios com 2 verdes e 1 preto.
    Foi engano, a foto ilustrativa da encomenda que fiz dava essa impressão.
    O capacitor tem 3 fios diferentes.

    Desculpe-me.

    Agradeço pela ajuda de coração.

    ResponderExcluir
  67. Boa tarde Gilson,
    Tenho um ventilador de teto antigo (provavelmente Tron Itapoã), de 220 V, com capacitor de 3uf, 330 vac, instalado no motor. Ele funcionava normalmente, com um controle de velocidade rotativo que não era o original. Girando o controle de velocidade, dava para regular desde quase parado até rápido. Precisei trocar o controle de velocidade por outro com chave de luz em paralelo que também tem controle de velocidade rotativo. Agora o ventilador na velocidade mínima já começa girando muito rápido e a máxima é muito forte. Já foram colocados dois controles e com ambos acontece o mesmo. O que pode ser feito para voltar a ter o ventilador funcionando como antes?
    Agradeço a sua atenção,

    ResponderExcluir
    Respostas
    1. Olá Carla,
      O controle de parede com dimmer rotativo deverá ser também para 220 volts.
      Tenha um dia iluminado !

      Excluir
    2. Olá Gilson,
      Obrigada pela resposta! Um dos controles com dimmer rotativo que foram colocados era 220 volts, o outro é bivolt conectado no 220. Com esses dois, a velocidade mínima do ventilador já começa muito alta. Será que existe alguma alternativa? Mudar a marca do controle seria uma possibilidade?

      Excluir
    3. Olá Carla,
      No controle antigo, veja as características do controle rotativo (potenciometro).
      Compre outro com este valor e faça a substituição no controle novo.
      Se não tiver mais o controle antigo, experimente substituir por outro com o dobro do valor resistivo.
      Tenha um dia iluminado !

      Excluir
    4. Boa noite Gilson,
      Não tenho mais o controle antigo. Olhei as especificações do controle que está instalado agora e diz 400 W, além disso, especifica também que para ventiladores 220V deve-se usar capacitores 4uf x 250VAC (o capacitor que está no ventilador é de 3uf, 330 VAC).
      Procurei pela internet e não achei controles de velocidade maiores que 400 W, eles existem?
      Muito obrigada novamente. Agradeço se você puder continuar me ajudando.

      Excluir
    5. Olá Carla,
      A voltagem está certa.
      Para capacitores utilizados em 127 Vac, a voltagem mínima será 250 Vac.
      Para capacitores utilizados em 220 Vac, a voltagem mínima será 330 Vac.
      Outra dica para diminuir a velocidade do seu ventilador é substituir o capacitor de 3 uF por outro de 2 uF x 330 Vac e manter o atual dimmer.
      Tenha um dia iluminado !

      Excluir
    6. Gilson,
      Procurei na minha cidade e não achei o capacitor de 2uF x 330 Vac. Pela internet só achei este: CAPACITOR DE PARTIDA PARA MOTOR 2UF X 400VCA - FAST-ON
      Será que serve? E no caso afirmativo, como faço a ligação já que não tem os dois fios senão as perninhas de metal?

      Excluir
    7. Olá Carla,
      Veja se encontra capacitor de poliester de 2,2 uf x 330 ou 400 Vac.
      Outra opção:
      Compre 2 capacitores de poliester de com valor capacitativo de 1 uf x 330 Vac ou 400 Vac e ligue-os em paralelo.
      Ligar em paralelo é juntar os dois fios com os outros dois fios.
      Tenha um dia iluminado !

      Excluir
    8. Olá Gilson,
      Consegui comprar e instalar um capacitor de 2 fios, 2uF x 440Vac. A velocidade inicial diminuiu um pouco, não chega a ser como era antes da troca do controle de parede quando dava para girar bem devagar, mas está mais confortável.
      Agradeço muitíssimo pela ajuda. Parabéns pelo serviço que você faz!

      Excluir
  68. Este comentário foi removido pelo autor.

    ResponderExcluir
  69. Bom dia e parabéns pelo site.
    Meu ventilador parou e pesquisando e perguntando, descobri que era só trocar o capacitor. Comprei e instalei normalmente, seguindo as cores corretamente. Ao ligar toda energia não esboçou nenhum sinal de vida.
    E o pior e que parou o do meu quarto e do quarto das minhas filhas. Troquei dos 2 e nada.
    Qual o próximo passo? Qual peça terei que trocar?

    ResponderExcluir
    Respostas
    1. Olá Djavan Clarindo,
      1ª possibilidade:
      Os 3 motores estão queimados.

      2ª possibilidade:
      Se os controles utilizarem controle de velocidade com dimmer, um pico de voltagem destruiu os 3.

      3ª possibilidade:
      Se a luz também não estiver funcionando, está faltando a Fase ou o Neutro neste circuito.

      Dica:
      Se houver corrente, retire o controle da parede e encoste o fio com a Fase em um dos fios do motor do ventilador.
      Se girar, o controle está queimado.
      Se não girar o ventilador está queimado.

      Obs:
      Quando várias tomadas param de funcionar, ou vários ventiladores param de funcionar, ou vários cômodos ficam sem luz, geralmente o problema é no quadro de luz (fios ou disjuntor ou falta de uma fase).
      Tenha um dia iluminado !

      Excluir
  70. Gilson, bom dia. Meu ventador de teto so funcionano maximo. Eu mudo as chaves de velocidade mas ele se mantem no maximom oque eu posso fazer? Ja troquei o capacitor e o problema continua. Obrigado

    ResponderExcluir
    Respostas
    1. Olá Marcio Bonilha,
      A chave seletora está com defeito.
      Compre e substitua o controle inteiro.
      Obs:
      Guarde os dois capacitores porque eles estão bons.
      Tenha um dia iluminado !

      Excluir
    2. Gilson, boa noite!
      Muito obrigado

      Excluir
  71. Olá, suas dicas foram muito úteis, consegui substituir capacitor com 3 fios no controle de velocidade, por um novo. Agora meu ventilador está funcionando perfeitamente.
    Muito obrigado por compartilhar seu conhecimento.

    ResponderExcluir
    Respostas
    1. Olá Adriano,
      Parabéns.
      Um serviço deste aqui no Flamengo - Rio de Janeiro, fica em torno de R$100,00 (com o capacitor incluído).
      Tenha um dia iluminado !

      Excluir
  72. Olá Gilson, boa noite! Tenho um ventilador de teto da marca Tron instalado no quarto da minha filha há 11 meses e ele parou de funcionar na velocidade média, mas tenho a impressão que a velocidade minima e máxima estão a mesma coisa. Perguntei à ela se tinha mudado a chave ventilador/exaustor sem esperar ele parar, e ela disse que sim, que aconteceu apenas uma vez...Então eu te pergunto: Será que queimou o capacitor e por isso não está funcionando a velocidade média? O capacitor é de 5uf e 3,5uf 250Vac, se tiver que troca-lo devo trocar por um exatamente igual ou dá pra ser um de valores diferentes? Obrigado e parabéns pelo blog!!!

    ResponderExcluir
    Respostas
    1. Olá Lula Busnello,
      Neste seu capacitor com 3 fios, as velocidades são conseguidas da seguinte maneira:
      - Velocidade mínima = capacitor de 3,5 uF
      - Velocidade média = capacitor de 5 uF
      - Velocidade máxima = capacitor de 3,5 uF + Capacitor de 5 uF = 8,5 uF

      O capacitor da velocidade média perdeu quase toda a capacitância = 0 uF

      Logo:
      velocidade média = não gira
      velocidade mínima = velocidade máxima

      Substitua o capacitor por outro igual ou por outro no qual a soma das capacitâncias não ultrapasse 8,5 uF x 250 Vac.

      Tenha um dia iluminado !

      Excluir
  73. Boa Tarde, Gilson.
    O meu problema e que tenho um ventilador de mesa loren sid 30cm, e ao desmontar para limpeza o mesmo voltou a funcionar no sentido anti-horário. O que fazer pra ele voltar a rodar no sentido horário agora? Me ajuda por favor

    ResponderExcluir
    Respostas
    1. Olá Flanderson Pereira,
      Inverta os fios do capacitor de partida.
      Tenha um dia iluminado !

      Excluir
  74. Boa noite, Gilson
    Estou fazendo a instalação de um ventilador de teto Tron Samatra e já efetuei as ligações conforme o disposto no manual, mas o problema que estou tendo é que não importa a posição que deixo o controle de velocidade, ele sempre fica na velocidade máxima e não consigo baixar. Como suspeitei do capacitor, utilizei um outro controle de parede que tinha guardado com outro capacitor e o problema permanece. O que pode estar acontecendo?

    Obrigado,

    ResponderExcluir
  75. boa noite gilson, tenho um vent de pé, venti-delta muito bom forte de mais, a chave seletora tava ruim. coloquei direto na vel max, um colega esteve em minha casa e tropeçou no fio arrebentando, desmontei e nao acho mais a posição (ele tem um capacitor de 2 fios pretos) no motor ele tem um fio preto, azul, amarelo vermelho e 3 brancos, pode me ajudar? qero colocalo novamente como era ante, sem chave de velocidade e na potencia maxima, obrigado...

    ResponderExcluir
    Respostas
    1. Olá Ercilio Fontinelli,
      Esta vou ficar te devendo, pois só vendo de perto para analisar melhor.
      Leve-o em uma oficina de reparos.
      O conserto não ficará caro.
      Não esqueça de levar a nota para seu amigo...
      Tenha um dia iluminado !

      Excluir
    2. Obrigado por sua visita e comentário no Blog.
      Tenha um dia iluminado !

      Excluir
  76. ola amigo gostaria de tirar uma duvida !
    pois eu comprei um ventilador e o capacitor dele é de 1,5 + 2,5 gostaria de saber se é seguro trocar por um de 2,0 + 4,0?

    ResponderExcluir
    Respostas
    1. Olá luiz fernando silva lopes,
      Este novo capacitor aumentará todas as velocidades, mas na velocidade máxima o aumento será de 50%.
      Este aumento também irá gerar + 50% no calor e diminuirá a vida útil em - 50%.
      Você decide !
      Tenha um dia iluminado !

      Excluir
  77. ou seja o ventilador vai ventar mas forte mas vai durar menos é isso?
    não entendi a parte de gerar + 50% no calor amigo
    vlw cara muito obrigado

    ResponderExcluir
    Respostas
    1. Olá luiz fernando silva lopes,
      quanto mais rápido um motor girar, maior será o trabalho realizado e maior será a energia dissipada sob a forma de calor.
      Tenha um dia iluminado !

      Excluir
  78. Boa Noite Gilson, comprei duas central pra controle remoto de ventilador sendo as duas de marcas diferentes e comprei em lojas diferentes também, aqui em Santos a voltagem é 220 v e antes de instalar no ventilador resolvi fazer um teste de bancada para ver o funcionamento dos 2 equipamentos e para a minha surpresa ambas geravam 70v no máximo depois de acionar o controle no + , tanto com o ventilador quanto para a lampada, verifiquei se a central era realmente 220v e sim é 220v então a minha pergunta é se isso é normal, vc já fez essa medição em bancada?

    ResponderExcluir
    Respostas
    1. Olá reacaobrasil,
      Eu ainda não fiz esta medição em bancada.
      Estas suas medições foram feitas sem nenhuma carga.?
      Sugiro, colocar uma lãmpada de 220 volts x 60w nos bornes da Lãmpada e depois nos bornes do comum do motor e na exaustão/ventilação.
      Assim feito, coloque o voltímetro em paralelo e faça a aferição.
      Acredito que as tensões de saída, deverão ser iguais as tensões de entrada.
      Mande notícias.
      Tenha um dia iluminado !

      Excluir
  79. Oi Gilson, só encontrei capacitor 250Va de 3 fios. mas lá dizia que podia ligar em 110 e 220. Dizia qual fio ligo com qual. Mas li uma postagem sua dizendo que o 250 não serve para o 220. Liguei tudo, mas funcionou. É perigoso deixar esse capacitor?

    ResponderExcluir
    Respostas
    1. Olá André de Souza Lima,
      O isolamento recomendado para os capacitores utilizados em 220 volts é de 400 Va.
      Por quê esta recomendação ?
      A linha de 220 volts poderá oscilar e variar acima dos 250 volts.
      Se ela ultrapassar estes valores, o capacitor explodirá.
      Qual foi a fonte desta informação, que serve para 110 e 220 volts ?
      Tenha um dia iluminado !

      Excluir
  80. Oi Gilson, veio um papelzinho dentro do capacitor escrito assim:
    3mf/250v ligação para ventilador 220v ligar o capacitor como na figura 1. Fio preto e fio vermmelho, não ligar o verde.

    ResponderExcluir
    Respostas
    1. Olá André de Souza Lima,
      Esta orientação é para selecionar o capacitor de menor capacitância, porém para que este capacitor possa ser utilizado em 220 volts, a voltagem de isolamento deveria ser de 400 Vac.
      Tenha um dia iluminado !

      Excluir
  81. parabéns Gilson, conhece muito bem de elétrica.

    ResponderExcluir
    Respostas
    1. Olá Robson Rocha,
      O aprendizado na eletricidade, assim como na Medicina, é constante.
      Obrigado por sua visita e comentário no Blog.
      Tenha um dia iluminado !

      Excluir
  82. Gostei muito das suas dicas...tenho um ventilador de teto Tron 110V que precisei trocar o controle deslizante, feito a troca a velocidade ficou bem menor, fui ver no esquema do controle que pedia um capacitor de 10uF e pesquisando o manual do ventilador verifiquei que o mesmo tem um capacitor de 8,5uF. Se eu trocar o capacitor para 10uF a velocidade voltará ao normal, sem prejuízo para o motor?

    ResponderExcluir
    Respostas
    1. Olá rosa cose,
      Os antigos ventiladores de teto, em sua maioria, utilizavam capacitores de 10 uF.
      Atualmente, eles diminuíram para 8,5 uF.
      Antes de trocar para um de 10 uF, experimente substituir o capacitor original de 8,5 uF por outro novo e com a mesma capacitância.
      Tenha um dia iluminado !

      Excluir
  83. meu ventilador estava rodando muito devagar mesmo na velocidade maxima ai abri a caixinha e coloquei um outro capacitor sem tirar o outro isso pode causar algum dano ,porque ele ficou super veloz

    ResponderExcluir
    Respostas
    1. Olá Carlos Trabuco,
      Acho melhor tirar o primeiro.
      Para entender melhor sobre o funcionamento de um capacitor no ventilador de teto, acesse:

      http://dicasdogilsoneletricista.blogspot.com.br/2012/09/para-que-serve-o-capacitor-no.html

      Tenha um dia iluminado !

      Excluir
  84. Sua postura, Sr Gilson, é de amor ao próximo. Como este apoio seu nos ajuda!!! Parabéns. Sou seu fã.

    ResponderExcluir
  85. Gílson, essas suas dicas estão sendo de suma importância para todos. Aqui em casa tenho um ventilador no quarto dos filhos e minha esposa vive me enchendo a paciência para comprar outro, pois o mesmo está rodando um pouco devagar na velocidade máxima. Expliquei pra ela que o problema é no capacitor, e que eu farei a substituição, mas ela insiste em dizer que o ventilador é que está velho. Mostrei essas suas dicas pra ela, e parece que ela se acalmou um pouco. Também sou técnico formado em eletromecânica, mas o pessoal aqui de casa não leva fé nos meus conhecimentos. kkkkkkkkkkk. Um abraço.

    ResponderExcluir
  86. Gilson,comprei um ventilador de teto Latina lumen com controle de parede
    o capacitor lá do teto é de 7,5uF mas o ventilador gira muito devagar,posso substitui-lo
    por um de 10uF? sem correr o risco de incêndio.

    ResponderExcluir
  87. Boa tarde Gilson primeiramente parabéns pelo Blog será que o senhor poderia me dar uma ajuda tenho um ventilador de teto da marca Arno Aero com duas lâmpadas e está com baixa rotação. entrei em contato para ver se trocava o controle deslizante de parede mas para minha surpresa foi um verdadeiro susto que levei pois o preço é quase o valor de ventilador. Então pensei se eu poderia através das dicas do seu blog trocar a caixa inteira colocando um novo capacitor. já verifiquei se no teto tem algum capacitor instalado não encontrei nada. Minha pergunta é qual a capacitor que vc me recomendaria. Na parece ter a descrição de 3 capacitores nos valores um capacitor de 3,65 uf 300v com fio roxo e dois capacitores que parecem estar em paralelo um 4 uf 200v + outro de 5uf 200v com fios preto e branco. Já comprei o controle deslizante e me falta saber qual capacitor. Desde já agradeço a sua ajuda.

    ResponderExcluir
  88. Boa noite , gostaria de tirar uma duvida tinha um ventilador instalado com capacitor de tres fios verm. verde e preto porem o ventilafor queimou , entao coloquei outro que eu tinha com capacitor de dois fios( capacitor estar no ventilador)mas a chave permaneceu queria saber se posso colocar esse capacitor de tres fio nesse ventilador com capacitor de dois fios.

    ResponderExcluir
  89. Boa noite, prectso de um capacitor para o ventilador latina, mas nao consigo encontrar.
    Ele é de 3 fios 2,5+5uf , 250 vac - são os dados que pude ver pq o capacitor queimou.
    O problema é que não consigo encontrar aqui em Curitiba, será que vc poderia me dar alguma dica de como conseguir.

    ResponderExcluir
    Respostas
    1. Olá HELENA hEL,
      A Latina passou este capacitor para 3uF + 5uF x 250 Vac, que é um valor comercial mais facilmente encontrado.
      Tenha um dia iluminado !

      Excluir
  90. Boa noite Gilson, gostaria de saber como instalar ventilador de teto marca Rebecca , 42" Decorative Ceiling Fan, modelo GLC42-4C1SH 220v/ 50Hz 70 W (HF- 160), com 4 pas, 4 fios de cor marrom, preto, vermelho e azul, com chave e corrente e lampada. obrigado.

    ResponderExcluir
  91. Boa noite Gilson, gostaria de saber como instalar ventilador de teto marca Rebecca , 42" Decorative Ceiling Fan, modelo GLC42-4C1SH 220v/ 50Hz 70 W (HF- 160), com 4 pas, 4 fios de cor marrom, preto, vermelho e azul, com chave e corrente e lampada. obrigado.

    ResponderExcluir
  92. tenho um ventilador de teto com capacitor na chave de luz, mas ta lento, como a chave é bem mais cara q o capacitor comum, posso tirar o capacitor da chave e colocar um comum de 2 fios no ventilador?

    ResponderExcluir
  93. Olá MATTIVI CARRIS,
    Poder pode, mas você passará a só ter a velocidade máxima.
    O custo de um capacitor com 3 fios é um pouco mais caro do que um com 2 fios.
    Acho melhor trocar o capacitor com 3 fios por outro novo com 3 fios e continuar a ter a opção dad 3 velocidades.
    Tenha um dia iluminado !

    ResponderExcluir
  94. Boa tarde Gilson, troquei a chave de controle do ventilador de teto por uma deslizante, pois a anterior era com um capacitor de 3 fios 4,5uf por 3uf 250vac , como não achei decidi trocar a chave por uma da marca Techna bivolte, o logista me vendeu um capacitor quadrado com um único valor de 4uf, feito todas as conexões não funcionou por quê ?

    ResponderExcluir
  95. Olá Making it happpen,
    Neste seu específico caso o capacitor equivalente deverá ser de 7,5 uF ou 8 uf x 250 Vac.
    Tenha um dia iluminado !

    ResponderExcluir
  96. boa noite gilson ,comprei um ventilador TRON meu problema e na placa da parede pois comprei uma da margirusMG e as cores sao diferentes liguei tudo e funcionou a lampada e o ventilador e exaustor so que o ventilador so funciona com a lampada acesa ja inverti os fios por cores e nada....por favor me de uma luz......obrigado

    ResponderExcluir
  97. Olá Ronaldo Rodrigues,
    O fio que vai no centro da chave da lâmpada deverá ser alimentado com a Fase.
    O fio que vai no centro da chave seletora da direção do vento deverá ser alimentado com a Fase.
    Na sua ligação você ligou com o retorno da lâmpada e deste modo o ventilador só funcionará com a luz acesa.
    Leia meu post em:
    http://dicasdogilsoneletricista.blogspot.com.br/2014/01/como-instalar-o-controle-de-parede-de_5.html
    Tenha um dia iluminado !

    ResponderExcluir
  98. ola amigo ...liguei conforme vc menciona acima os dois fios centrais na fase e mesmo assim ele continua com o mesmo problema sera por ser de marcas diferente um e trom e o outro margirius;;;;;


    ronaldo rodrigues

    ResponderExcluir
    Respostas
    1. Olá Arilson,
      O controle da marca Margirius, pode ter a ligação diferente do Tron,
      Experimente inverter os dois fios que são ligados na chave da lâmpada.
      Se não resolver abra o controle da Margirius, tire uma foto e mande para eu dar uma olhada.
      Tenha um dia iluminado

      Excluir
  99. Tenho um ventilador de teto da marca Spirit, porém estou com um problema no controle de velocidade. Trquei o controle a 7 meses pois a rotação estava muito baixa, a chave no máximo parecia que estava no baixo, troquei voltou ao normal, porém já esta reduzindo a velocidade gradativamente e já esta ficando fraco novamente, o que pode ser? pois parece que danifica o capacitor?

    ResponderExcluir
  100. Olá Edivardo santos,
    Ou você ou alguém na sua residência está invertendo a direção do vento, sem esperar que o motor pare completamente.
    Este procedimento causa um desgaste precoce no capacitor e termina por queimar o motor.
    Já tive casos em que após instalar um ventilador desta mesma marca, o cliente ao inverter sem parar, o capacitor chegou a explodir e vazar, no dia seguinte.
    Não durou nem um dia.
    Há residências, em que o capacitor é o mesmo há 25 anos, sem estragar.
    Tenha um dia iluminado !

    ResponderExcluir
  101. Caro Gilson,
    Saudações
    Tenho um ventilador de mesa da marca Loren Sid. Nunca foi muito forte sua capacidade de ventilação mas...me atende. O caso é que ele começou a perder a rotação e agora, só gira se eu der partida com a mão. Abri, verifiquei que não tem vestígios de aquecimento. Retirei o botão liga/desliga, e liguei os fios sem ele, porem nada aconteceu, ou seja ele continuou girando lento e a partida feita com a mão. Concluí (*sou leigo no assunto) que só poderia ser o capacitor. Pergunto: Esse componente (capacitor) pode pifar sem mudar sua aparência? pois o mesmo "parece" perfeito. (Parou aqui o meu conhecimento.) Outro detalhe. Posso substituir o potenciômetro por um botão liga desliga? já que só quero a velocidade máxima?
    Ventilador: Loren Sid
    Modelo Turbo 30
    Capacitor: 4Mf 300V

    Grato.

    Evandro

    ResponderExcluir
  102. Gilson,
    Em tempo:
    Como te enviar as fotos do assunto acima? Não ví nenhuma forma de fazê-lo

    ResponderExcluir
  103. Olá Evandro,
    um capacitor, poderá ter a sua capacitancia reduzida, sem apresentar nenhum aspecto visual.
    Pode trocar este capacitor, por outro com iguais características e ele voltará a funcionar como novo.
    Se o formato for diferente não haverá problema.
    Faça a fixação com abraçadeiras de nylon.
    Ao utilizar o facebook.com/GilsonEletricista, anexe sua foto.
    Barra de ferramentas logo abaixo.
    Tenha um dia iluminado !

    ResponderExcluir
  104. Olá Gilson,

    Muito grato por sua colaboração. Num mundo tão conturbado, causa surpresa encontrar pessoas com sua índole. Vc iluminou o meu dia!!!!

    ResponderExcluir
