Como fazer emendas elétricas com segurança ?

Os fios elétricos que saem do quadro de luz , passam por caixas de passagens no teto e formam os circuitos de tomadas e luz em um cômodo.

É comum a necessidade de fazermos uma emenda para distribuição de pontos com tomadas em paralelo e também para mudarmos de direção de um eletroduto para outro.

Quando a emenda é feita com o mesmo tipo de fio, por exemplo, fio sólido com fio sólido ou cabo flexível com cabo flexível, a emenda, poderá ser realizada, torcendo com um alicate as pontas desencapadas e fazendo o isolamento com fita isolante de boa qualidade.

Porém, quando a emenda terá de ser feita entre um fio sólido e um cabo flexível, podemos utilizar 3 métodos:

Solda com estanho e chumbo.
Com as pontas desencapadas, torça ambas e faça a soldagem, utilizando um ferro de soldar elétrico, com potência suficiente para aquecer o cobre.

Em seguida aplique a solda tri-fluxo com 60% de estanho e 40% de chumbo.

Se o aquecimento estiver adequado o fio de solda se derreterá e preencherá todos os espaços existentes.

O aspecto da solda será lisa e brilhante como uma prata.

Em seguida, isole com fita isolante ou com fita de auto-fusão.

Conector de emenda com parafusos.
Com as pontas desencapadas, introduza nos orifícios do conector e aperte bem os parafusos.

Existem conectores a partir de 4mm².

Estes conectores são isolados e não precisam de fita isolante.

Se quiser uma proteção contra ambientes úmidos, aplique uma camada de fita  isolante para fazer a vedação

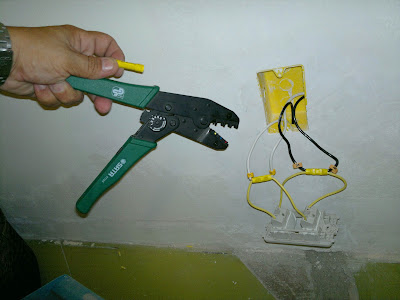

Conector de emenda climpado.
Desencape as pontas de ambas as partes e introduza no conector apropriado a bitola dos fios a serem emendados.

Com o auxílio de um alicate de climpar, faça a climpagem do conector.

Se quiser uma proteção extra contra ambientes úmidos, aplique uma camada de fita isolante para fazer a vedação.

Fazendo uma boa emenda, não haverá perdas, fugas ou derretimento e muito menos perigo de incêndio.

Comentário Pessoal:
 Muitos defeitos em instalações elétricas residenciais, conta de luz alta, queima de eletroeletrônicos, derretimentos em fiações de chuveiros elétricos e princípios de incêndio, são causados por emendas mal feitas, frouxas ou com azinhavre ( corrosão).
