Como instalar o DPS em um Quadro de Luz sem espaço interno ?

Olá nobres amigos e iluminados leitores do Blog do Gilson Eletricista.

Se você tem um Quadro de Luz, antigo ou novo, porém não existe espaço para nenhum disjuntor ou dispositivo novo, o jeito é acrescentar um pequeno Quadro externo ao lado.

Nesta residência, em um condomínio, o Quadro de Luz fica localizado na cozinha e todos os apartamentos, instalaram armários e o QDL ficou dentro de algum compartimento.

A maioria deles ficou sem a tampa, para evitar a perda de espaço interno no armário.

O quê fazer ?

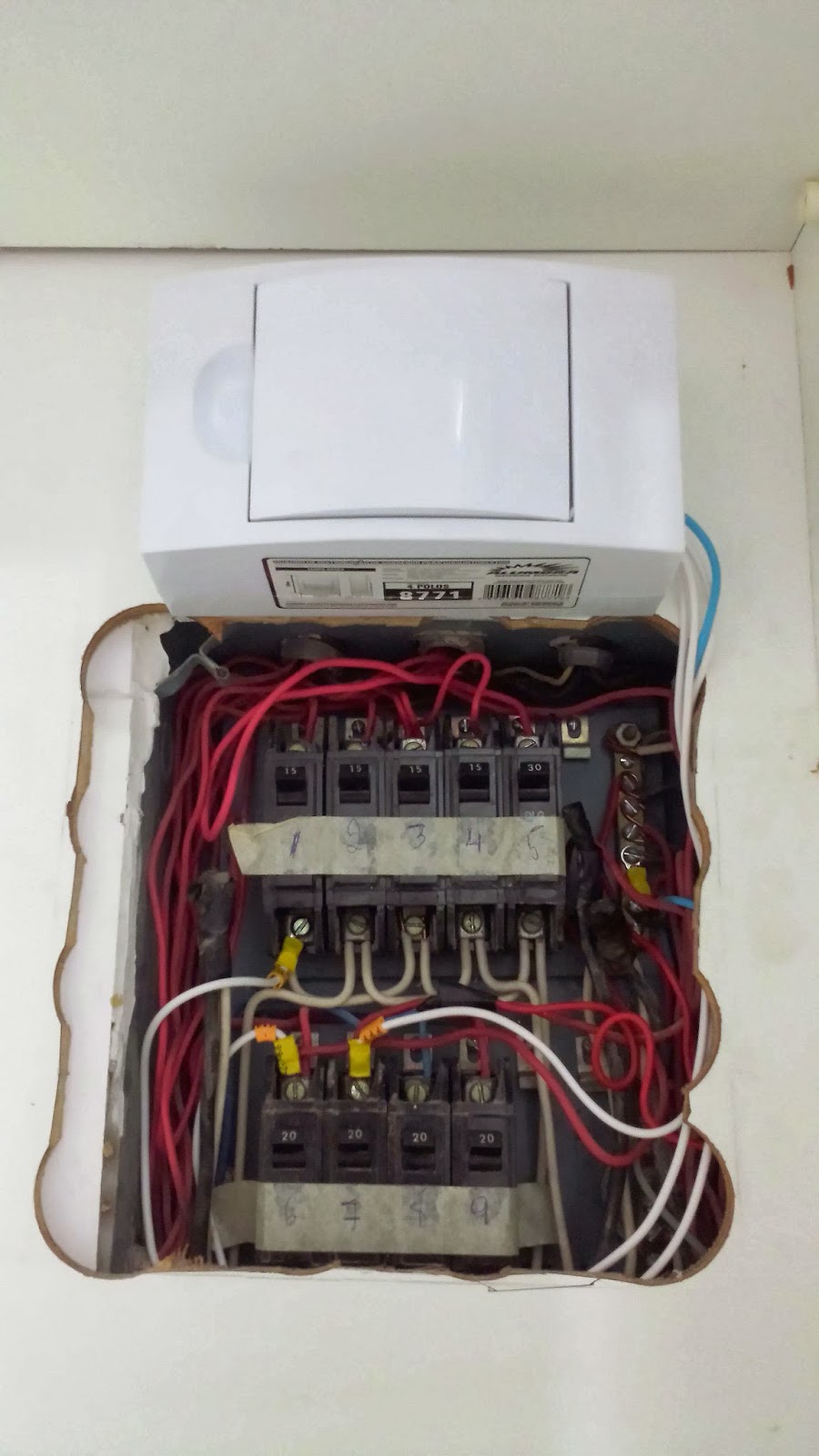

Instale um pequeno quadro externo, fixado logo acima da posição do QDL.

Este pequeno quadro, conterá 1, 2 ou 3 DPS de Classe II.

É necessário um DPS para cada Fase.

Mono-fásico: 1 DPS
Bi-fásico: 2 DPS
Tri-fásico: 3 DPS

Estes DPs são do fabricante Exatron, mas outras marcas també servirão.




 De um lado, interligue o Terra (cabinho cor azul), na inexistência de um Terra, conecte ao Neutro, que está aterrado junto ao Padrão de Entrada.

1 cabo azul conectado ao barramento do Neutro.

De cada DPS, interligue em uma Fase (cabinho cor branco).

3 cabos brancos em 3 diferentes Fases.



Comentário Pessoal:
O montador deste armário, cortou o fundo com uma serra copo e com uma lâmina de serra.
Note que os disjuntores da parte de baixo, ficaram sem acesso aos bornes e parafusos dos disjuntores.




Autor do texto e das fotos:
Gilson Carlos Pessanha
