Qual a melhor sequência de instalação de um ventilador de teto ?

Olá amigos e leitores do Blog do Gilson Eletricista.

A onda de calor está alavancando a venda de todos os aparelhos que ajudem ou minimizem as elevadas temperaturas.

Na virada deste ano, os fornecedores de gelo em cubos, não estavam fazendo as entregas e, neste momento, surge o mercado negro dos aproveitadores.

Um saco com 5 Kg de gelo, que custa em média R$7,00, estava sendo comercializado informalmente por R$90,00, em Copacabana - Rio de Janeiro - Brasil.

Você bebe 3 copos de água e, em seguida, já está com sede.

Se a pessoa não se hidratar, vem uma sensação de fadiga, desanimo e tristeza.

Sequência de montagem e instalação:



1º Passo.
Antes de abrir a caixa, confira a voltagem, a cor e o modelo.





2º Passo.
Abra a caixa e confira se os dados acima são os mesmos e se não está faltando algum acessório, parafusos, porcas e se o lustre não está quebrado ou amassado.

3º Passo:
Passe os dois fios do motor, por dentro da tubulação.

4º Passo.
Identifique os 4 fios na caixa de luz do teto e coloque conectores com parafusos para as emendas destes fios com os fios do ventilador.



5º Passo.
Identifique os 4 fios na caixa de luz na parede.

6º Passo.

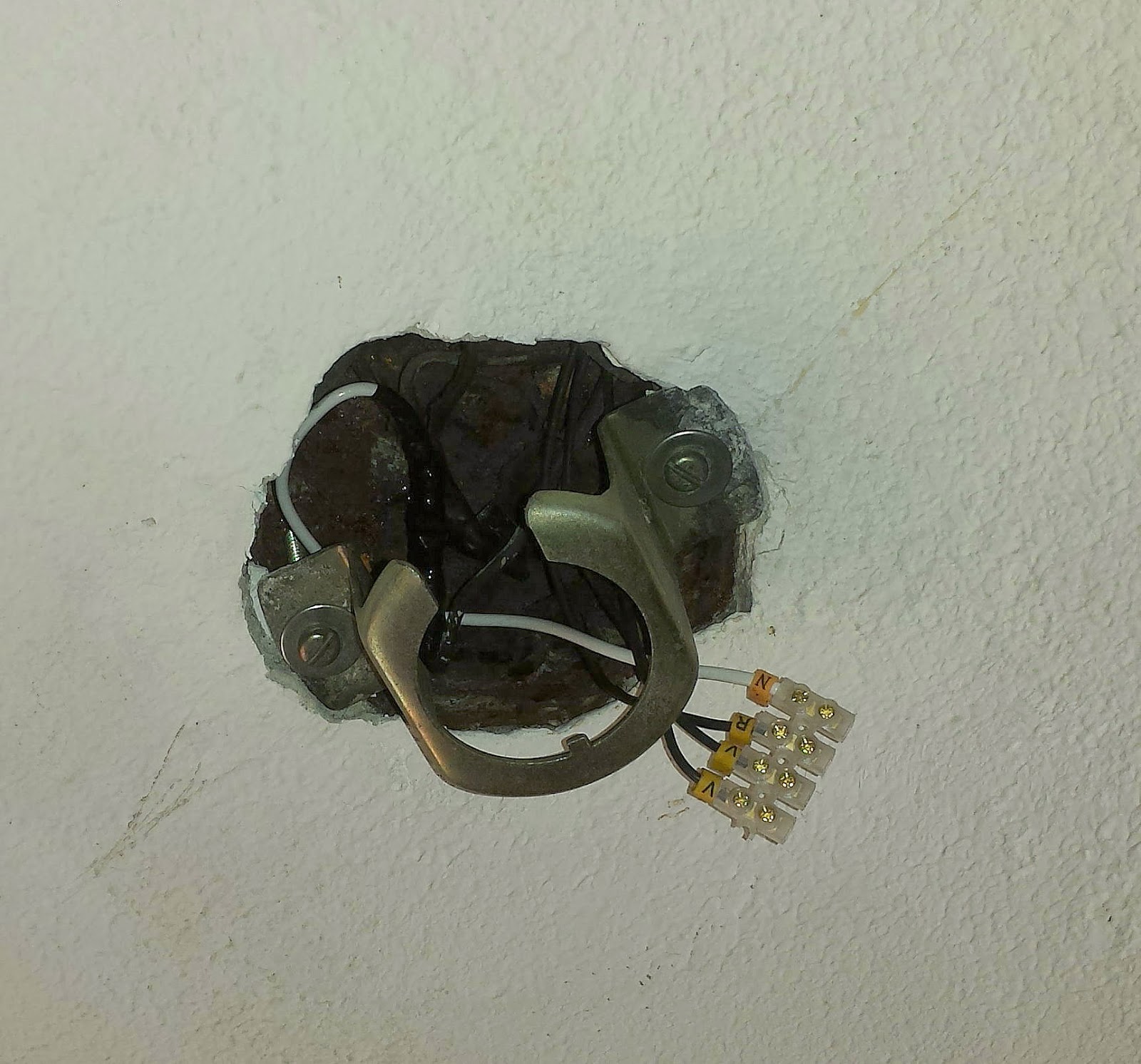

Instale o suporte na caixa de luz do teto.



7º Passo.
Instale as garras das pás, no corpo do motor.

8º Passo.
Instale o lustre no corpo do motor.

9º Passo.
Instale a haste e coloque a canopla inferior (ou acabamento para esconder o corpo do motor) e a canopla superior nesta haste.

10º Passo.
Passe os fios do lustre e do motor, por dentro da haste.

11º Passo.
Se o suporte do teto for de apoio para esfera, coloque a esfera e a trava da esfera na haste.

12º Passo.
Coloque este conjunto montado no suporte do teto.
Se o suporte do teto for triângulo de aço, proceda a fixação do mesmo.



13º Passo:
Faça a conexão dos fios do ventilador no conector de parafusos.

14º Passo.
Instale as pás nas garras.
Todas deverão seguir a posição que vem marcada na pá ¨este lado para cima¨.



15º Passo.
Coloque as lâmpadas, seguindo a recomendação do fabricante, quanto ao tamanho, tipo e potência máxima.

16º Passo.
Coloque o globo ou a tampa do lustre.

17º Passo.
Instale o controle de parede e, antes de fixá-lo, confira se a direção do vento está de acordo com a chave seletora.

Comentário Pessoal:
Este passo a passo, vai evitar que você descubra, por exemplo, que a voltagem do motor veio errada, que está faltando algum acessório, que uma das pás está trincada, e você só percebeu isto no final e agora terá de desmontar tudo e devolver na loja ou pela internet.

Dica:
É bom guardar a caixa por alguns dias.
Abra a caixa cuidadosamente, porque eles exigem que ela esteja perfeita, em caso de troca.

Observação:
Estes 17 passos foram fáceis e rápidos de ler.

Na prática, eles levam em torno de 1 hora a 2 horas de serem realizados e muitas subidas e descidas na escada.


Autor do texto e das fotos:Gilson Carlos Pessanha
MyFreeCopyright.com Registered & Protected

Angel Graphics
Visite e curta a minha página no facebook.com/GilsonEletricista

4 comentários:

  1. Gilson, primeiramente parabéns pelo blog e em compartilhar sua experiencia conosco.
    Instalei um ventilador de teto em casa a uns 2 meses e ele vem apresentando uma grande vibração na velocidade máxima, observando ele em movimento está bem travado na parte superior junto ao teto e notei uma folga na bucha que fixa a haste ao motor. Por acaso você teria alguma ideia para solucionar essa folga, pois acho que vai ser dificil encontrar uma "bucha nova" pra comprar. Muito obrigado. Grande Abraço.

    ResponderExcluir
  2. Olá Luciano Miguel Santos,
    Esta folga na bucha causa oscilação durante o funcionamento.
    Meu cliente bateu a porta do armário nas pás em funcionamento.
    Depois disto, o ventilador, passou a oscilar.
    A Bucha ficou deformada e apresentou folga.
    Eu alertei, na ocasião em que instalei este ventilador, que as pessoas acostumadas com o funcionamento do ventilador, subiam na escada, com o foco em apanhar algum objeto na parte superior do armário e abriam a porta , a qual batia nas pás.
    Tenha um dia iluminado !

    ResponderExcluir
  3. Gilson, com a sua experiencia, você sabe me dizer o que eu poderia fazer para tirar essa folga da bucha? Grande Abraço.

    ResponderExcluir
  4. Olá Luciano Miguel Santos,
    Nunca tirei esta folga causada por deformação na bucha.
    Tempo é dinheiro.
    Para retirar a bucha, é necessário desinstalar o ventilador, desmontá-lo e remontá-lo e em seguida instalar.
    O tempo gasto, fora o tempo e o deslocamento para comprar uma nova bucha e retornar para terminar o reparo, dá para instalar 3 ou 4 novos.
    Nestes casos, aconselho o cliente a comprar um novo.
    Há casos, em que o o ventilador era da mãe e foi trazido de outro país, ou já não existe mais e o cliente insiste em consertar.
    Nestes casos, eu cobro para retirar e desmontar.
    Entrego a bucha, para que o cliente, ou o motorista ou algum parente, saia atrás da compra desta peça.
    Quando o cliente estiver de posse da nova bucha, eu retorno, monto e instalo o ventilador e cobro pela instalação.
    Tenha um dia iluminado !
