Jack the Ripper - Lâmpada Led

Olá amigos e leitores do blog do Gilson Eletricista.

Estou iniciando uma série de posts intitulados: Jack o estripador.

Nestes posts vou mostrar o interior de vários dispositivos e aparelhos, segundo a técnica do Jack the ripper.

O Blog do gilson Eletricista tem como sua principal característica a criatividade e a simplicidade na apresentação de diversos assuntos técnicos e teóricos procurando evitar ao máximo a utilização de termos técnicos e com isso me fazer entender com uma criança de 8 anos e com uma jovem senhora de 80 anos.

Led, mas afinal de contas que diabo é isto ?
Led são as iniciais de uma palavra inglesa, que significa Diodo Emissor de Luz.

É um componente eletrônico que quando a corrente elétrica passa por ele, a sua junção emite luz.

Devido a esta particular característica estes Leds começaram a ser empregados em todos os campos e áreas de nossa vida.

Qual o tipo de tensão para seu funcionamento ?
Tensão contínua ou VDC, ou seja é uma eletricidade que tem positivo e negativo, como nas pilhas.

Como será uma lâmpada Led por dentro ?
Nas fotos abaixo, veremos o quê existe dentro de uma lâmpada Led da marca Taschibra.


Retirado o difusor e o bocal com o driver e serrado o dissipador de calor.


Dissipador de calor serrado.


Aí estão os 14 Leds que estão soldados em uma placa de circuito impresso  acoplada com pasta térmica ao dissipador de alumínio.


Driver visto por cima.

Driver visto por baixo.

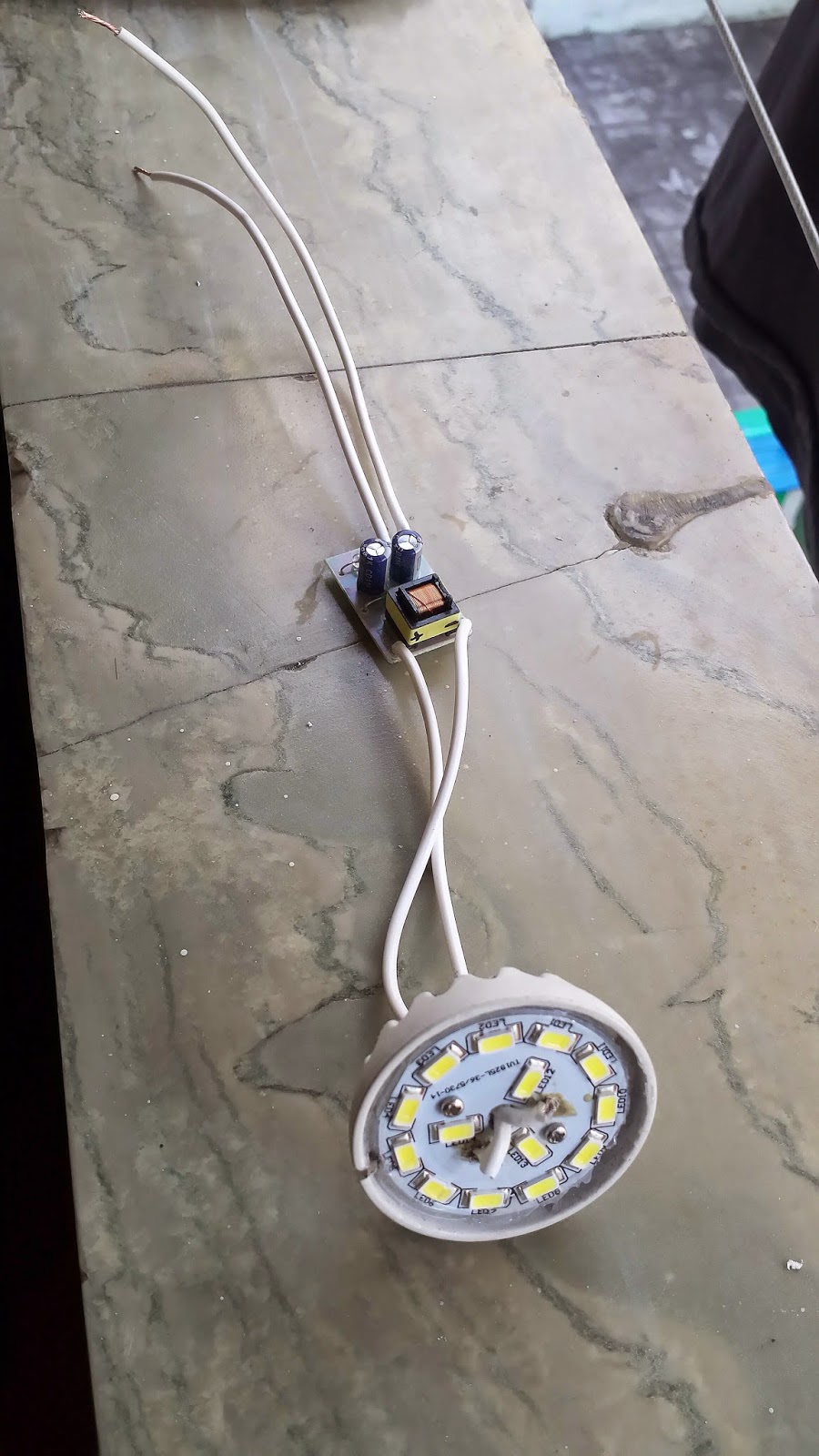

 Fios do lado esquerdo são soldados ao bocal e os fios do lado direito são a saída para o grupo de Leds.


Nesta foto tentei fazer uma adaptação para instalar dentro do lustre do ventilador de teto Latina Air e substituir as lâmpadas halogenas haloppen


Neste intenso manuseio o driver foi danificado e a lâmpada não acendeu.

Com a diminuição da área do dissipador talvez o calor gerado seria destrutivo para os Leds...

Em todo caso fica aqui a demonstração como é uma lâmpada Led por dentro.


Autor do texto e das fotos: Gilson Carlos Pessanha        MyFreeCopyright.com Registered & Protected
