Qual a diferença entre uma tomada de 10A e uma de 20A da Pial Sistema X ?

Olá nobres amigos e iluminados leitores do Blog do Gilson Eletricista.

Aqui no Rio de Janeiro - Brasil, as fantásticas promoções da Black Friday, continuam em todos os segmentos.

Um conhecido e famoso restaurante da zona sul, mandou rapidamente imprimir novas cartas de vinhos.

Mesma cor e formato.

Os preços foram aumentados em + de 100%.

E na entrada, um cartaz:

Todos os vinhos com 15% de desconto para pagamento em dinheiro...

E na elétrica, também existem estas pegadinhas ?

Tomada sistema X de 10A e de 20A.
Cliente comprou um forno elétrico de 2000w x 127 volts.

O plugue era tripolar de 20A.

Manual recomendava a instalação de uma tomada tripolar de 20A.

A corrente elétrica erá de 15,74A, logo uma tomada de 10A não suportaria este funcionamento.

Instalei uma tomada de 20A de sobrepor da linha sistema X da Pial Legrand.

Nos primeiros dias de utilização, a tomada derreteu.

Comprei outra e fiz a substituição.

Uma semana depois, novo derretimento.

A tomada de 20A, não estava suportando uma corrente de 15,74A.

Comprei uma tomada de 20A de porcelana com capacidade para 20A x 380 volts.

Como o original plugue de 20A do forno já estava com sinais de derretimento e, também porque seria necessario a utilização de um plugue de porcelana e pinos grossos, substitui o plugue pelo compatível.


Plugue tripolar de 20A x 380 volts

     Plugue da esquerda = bipolar de 30A  e Plugue da direita = tripolar de 20A


Tomada bipolar de 20A x 380 volts

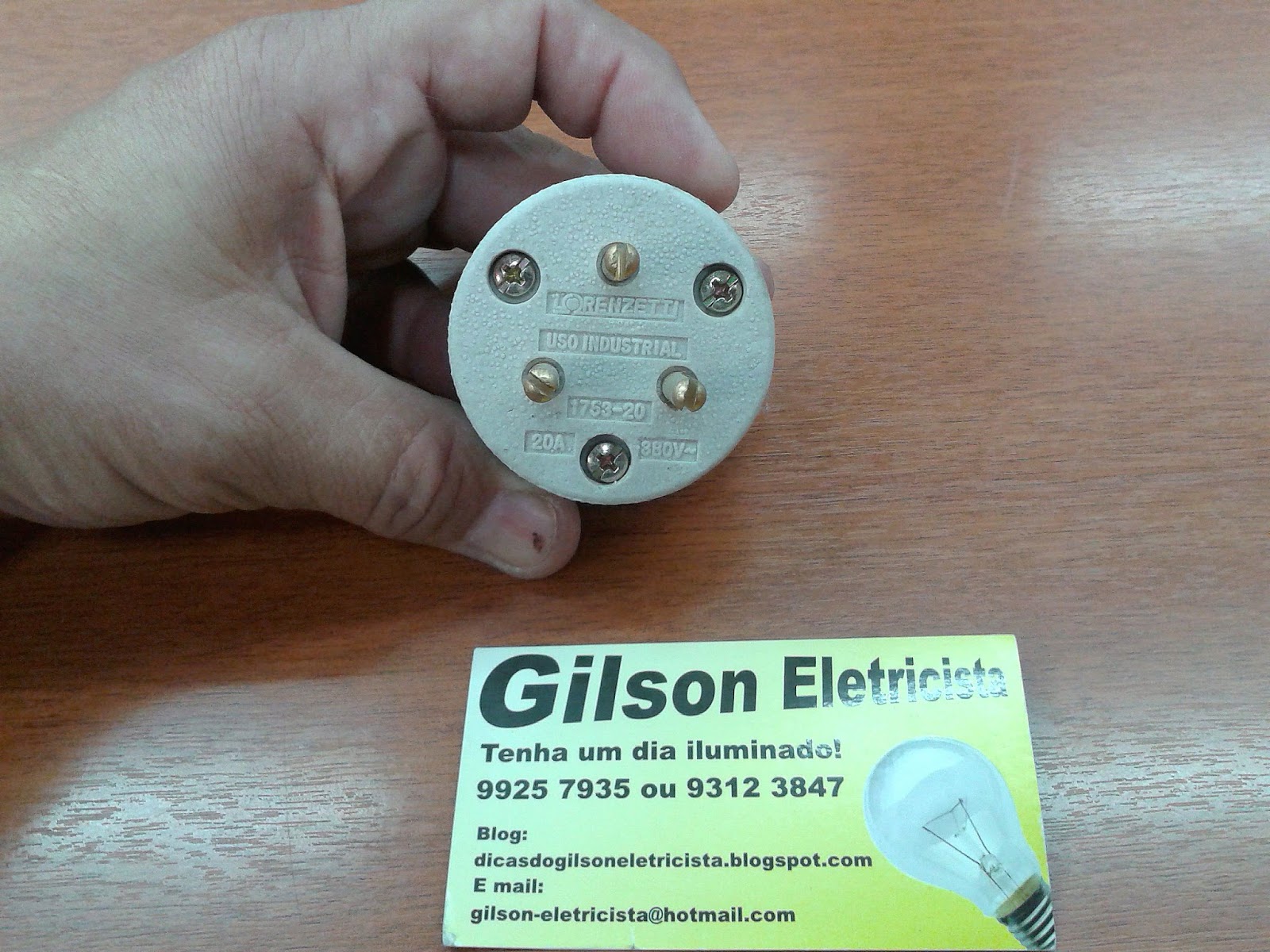

Parte inferior com parafusos em latão e corpo em louça

Feita a substituição o forno já está funcionando bem há 3 meses.

Por quê uma tomada de 20A não suportou uma corrente de 15,74A ?

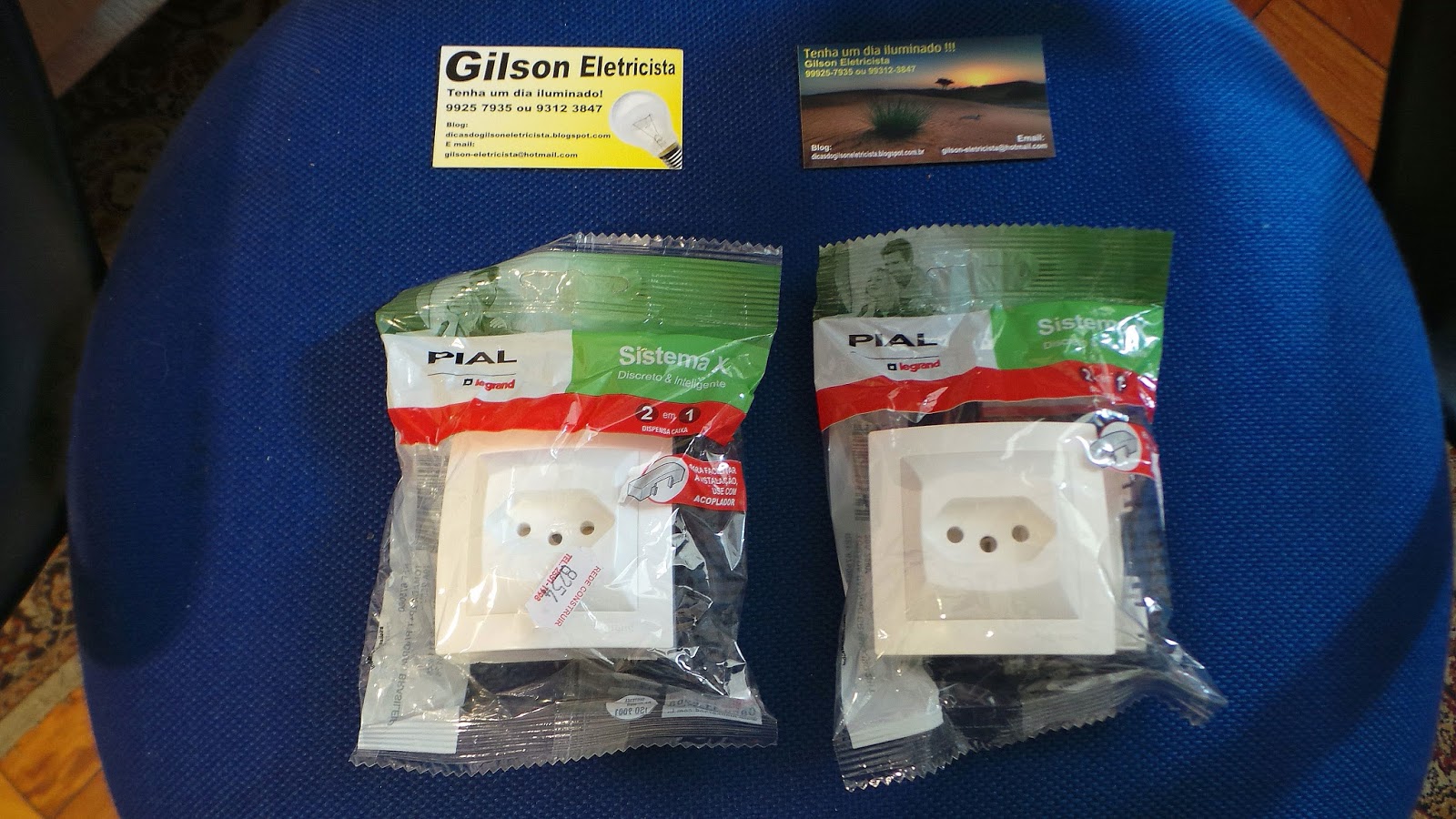

Para tirar esta dúvida, comprei duas novas tomadas, lacradas em suas respectivas embalagens e coloquei-as lado a lado e fui desmontando.

Ao chegar aos contatos de Latão, observei que eram exatamente iguais em seus orifícios e em suas espessuras.

Um plugue de 20A entrava normalmente em ambos os terminais.

A única diferença estava nas tampas.

A de 10A com furos menores.

A de 20A com furos maiores.

Ou seja, ambas tinham a mesma capacidade de corrente = 10A

Por esta razão a tomada de 20A não suportou 15,74A e derreteu.

O preço de uma tomada de 20A é bem mais caro do que uma tomada de 10A.

E esta diferença está somente pelos furos passantes na tampa de PVC ?

Direito de resposta.
Caso a Pial Legrand deseje se manifestar e explicar esta situação, o campo dos comentários está disponível...







Isto é pegadinha ou Black Friday ?



Autor do texto e das fotos: Gilson Carlos Pessanha         MyFreeCopyright.com Registered & Protected
