O Quadro de Disjuntores ou QDL - Quadro de Luz, é onde ficam localizados os disjuntores que são os responsáveis pela proteção dos fios e circuitos elétricos.
Em caso de sobre-carga ou curto-circuito eles desarmam.
Se houve uma sobre-carga passageira, eles poderão ser rearmados manualmente.
Se houve um curto-circuito nos fios ou na carga, ao tentar rearmá-lo manualmente ele não aceitará e desarmará novamente.
Manutenção Preventiva:
É muito importante que você abra o seu QDL, pelo menos uma vez por ano e faça uma inspeção visual e um reaperto de todos os parafusos e bornes nos disjuntores e nos barramentos.
Inspeção visual.
Ao retirar a tampa observe se existem fios queimados, fios com a cor original modificada, fios frouxos, fios derretidos.
Reaperto de parafusos e conexões.
Utilizando uma chave de fenda adequada ao tamanho da fenda do parafuso, reaperte todos os parafusos e bornes nos disjuntores e nos barramentos.
Para sua segurança, desligue o disjuntor geral, utilize uma chave de fenda com isolamento de 1000 volts e use calçados de sola de borracha.

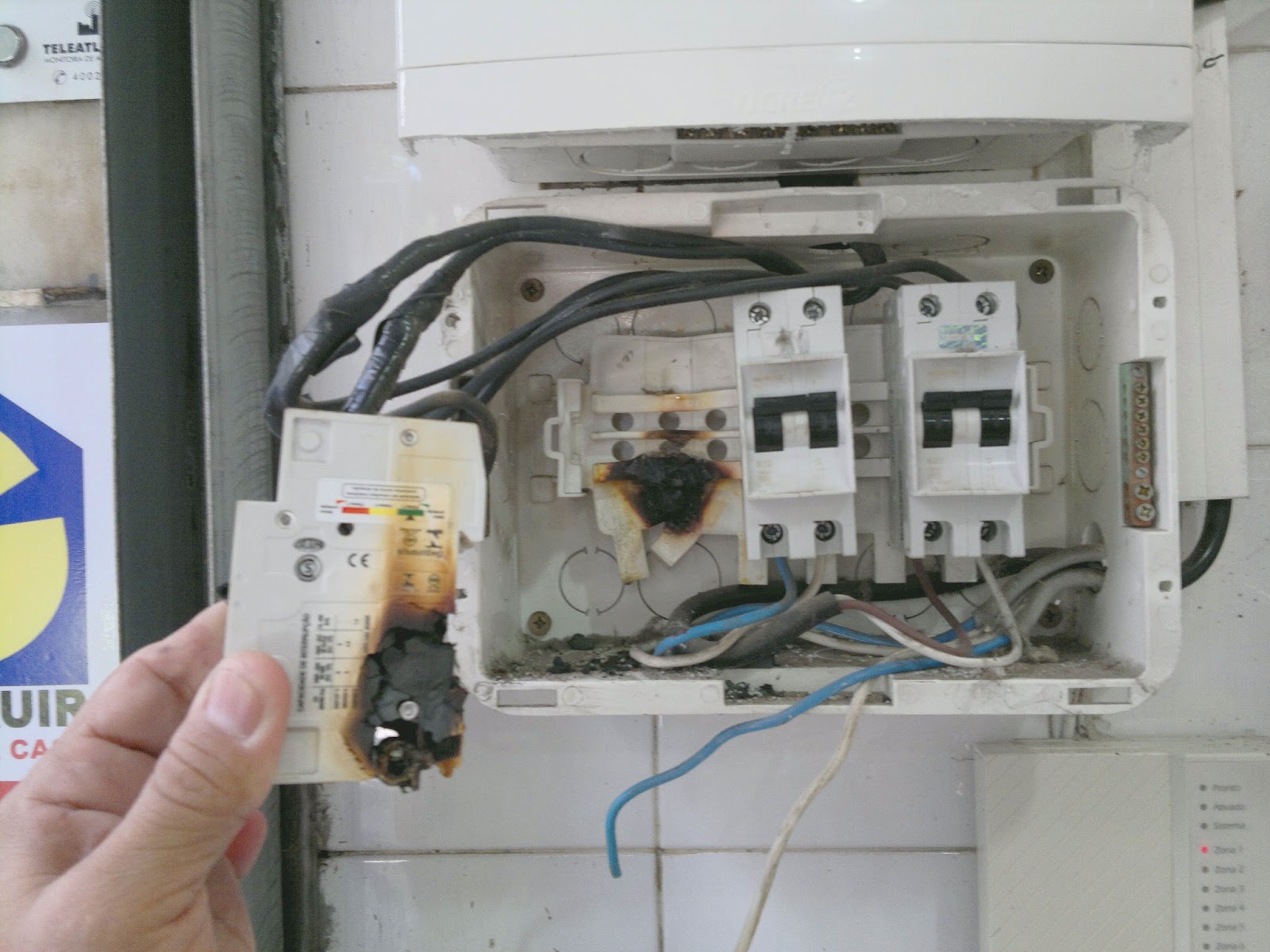

Veja nas fotos abaixo, o derretimento e queima de um disjuntor bipolar, causado pela má conexão dos fios nos bornes.
Este defeito foi progressivamente e lentamente ocorrendo e só foi notado quando o cheiro de queimado já estava muito forte.
Ao retirar a tampa: sem pó
Está tudo bem ? À primeira vista sim ?
Podemos recolocar a tampa e afirmar que está tudo normal e seguro ?
Não !
Todos os parafusos estavam frouxos;
Todos os barramentos estavam com folga;
No barramento do Neutro, havia um derretimento causado por folga e oxidação nos fios. Observe que a coloração normal dos fios de cobre escureceram.
Observe que o terminal da esquerda está fazendo uma precária conexão na ponta do fio azul.
Idem para o fio preto derretido.
O chuveiro elétrico parou de esquentar.
Morador trocou a resistência e não resolveu.
Foi até o quadro de luz e confirmou que o disjuntor do chuveiro estava armado.
Ao retirar a tampa, observei que uma emenda mal feita, no fio Neutro, estava queimada e estourada.
E por quê o instalador fez esta emenda no fio Neutro ?
Porque o cabo flexível de 10 mm² não era suficiente para alcançar o barramento do Neutro.
Como ele fez esta emenda ?
Como ele não tinha o mesmo cabo flexível de 10 mm², fez a emenda com dois fios rígidos de 2,5 mm², torcidos com o cabo flexível.
Não soldou e nem usou conector de parafusos.
Esta emenda foi gradativamente derretendo com o uso do chuveiro.
Em um dia mais frio, ao passar a chave seletora de quente para superquente, a emenda estourou.
Emenda refeita com o mesmo tipo de cabo, com a mesma bitola e utilizando conector com parafusos de 16 mm².
Comentário Pessoal:
Contrate um eletricista de sua confiança e peça uma vistoria em seu quadro de luz. O olhar de um eletricista é mais apurado do que o seu. A maioria das pessoas não veria este fio derretido.
Uma vez por ano é suficiente para uma manutenção preventiva.
Você evitará preços elevados em sua conta de luz, causados por fugas elétricas, e o principal e mais importante, você não correrá perigo de suas instalações pegarem fogo.
90% dos incêndios em residências e firmas tem origem em instalações elétricas mal feitas, mal projetadas e sem nenhum tipo de manutenção preventiva.
É melhor prevenir do que remediar !
Para contratar um profissional eletricista, leia minha postagem ¨A grande família dos eletricistas no mundo¨ e entre em contato com o mais próximo de sua localidade no Brasil e no mundo.
Autor do texto e das fotos:
Gilson Carlos Pessanha
Visite e curta a minha página no facebook.com/GilsonEletricista
